        怡合达自营 带座轴承 铸造型 标准型 微型菱形带座轴承 偏心套锁紧

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        产品名称 微型菱形带座轴承
        锁紧方式 偏心套
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 过渡配合
        轴承座外形 菱型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          案例动画

          材质图

          参数图

          材质图
          代码 类型  材质
          轴承座 轴承
          BDU02 标准型 偏心套锁紧 锌合金 GCr15
          BDU03 SUS304 SUS420



          轴承内径公差：H7
              外形非安装尺寸公差：CT9
              使用温度：-10°C~80°℃
          轴承座与轴承芯为过渡配合，
              交货产品轴承芯略有倾斜为正常现象，

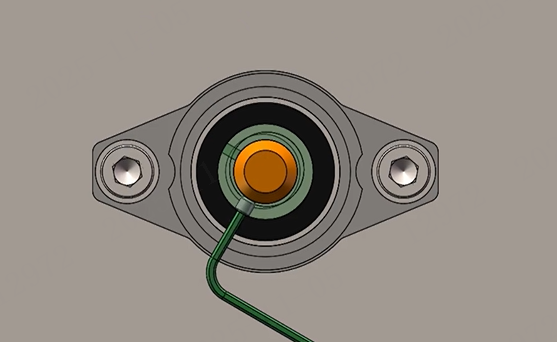

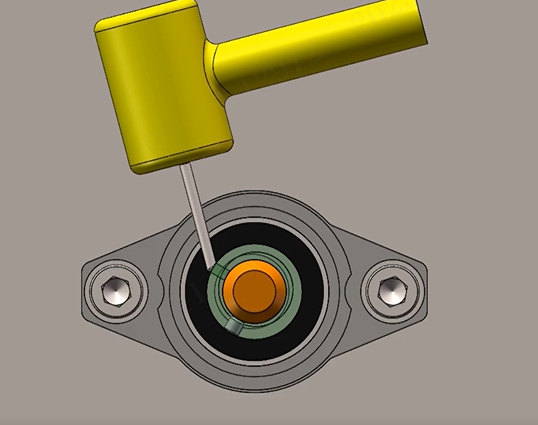

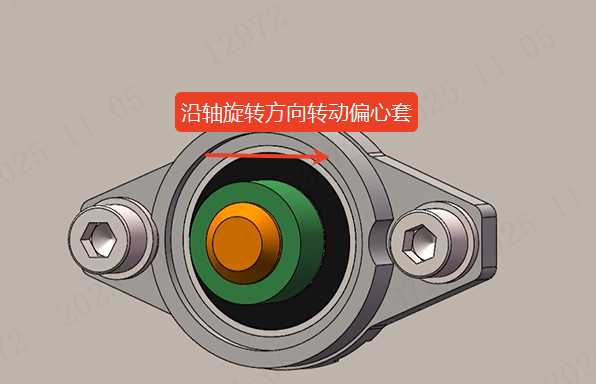

              安装后锁紧螺栓会自动调正。

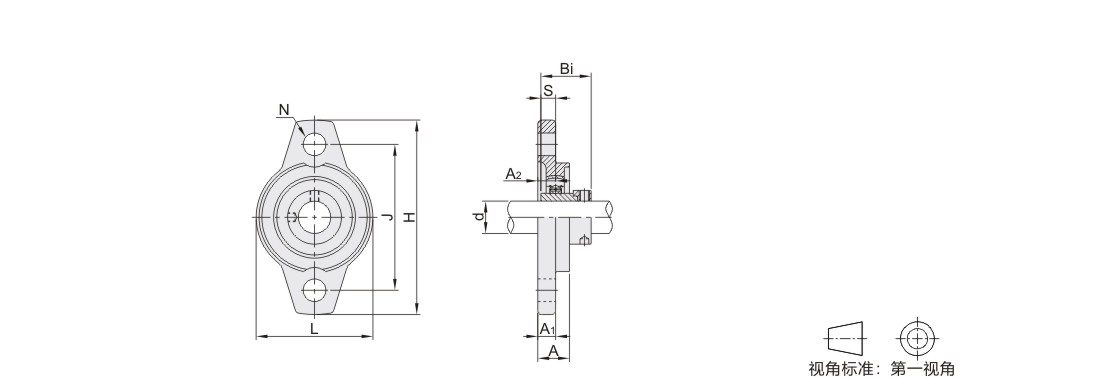

          参数图



          选型表

          型号 国标型号 d H J L    A1 A2 A N S Bi 安装螺栓 紧定扭力
          （N·m）          		 基本额定载荷(N) 重量(g)
          代码 规格 动(Cr) 静(Cor)
          (锌合金)
          BDU02
          (SUS304)
          BDU03          		 000  UFL000 10  60  45  36  5.5  5.5  11.5  7  4  17.5  M6 4   4600  2000  60
          001  UFL001 12  63  48  38   5100  2400  76
          002  UFL002 15  67  53  42  6.5  6.5  13   4.5  18.5   5600  2800  100
          003  UFL003 17  71  56  46  7  7  14   5  20.5   6000  3300  129
          004  UFL004 20  90  71  55  8  8  16  10   6  24.5  M8 8   9350  5100  205
          005  UFL005 25  95  75  60  25.5  10100  5800  244
          006  UFL006 30  112  85  70  9  9  18  13   6.5  26.5  M10 17  13200  8300  354
