        怡合达自营 带座轴承 铸造型 标准型 轻型菱形带座轴承 过渡配合型

        品牌名称：

        怡合达

        条件筛选：

        类型 浮球位置固定型
        产品名称 轻型菱形带座轴承
        轴承材质 GCr15
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 过渡配合
        轴承座外形 轻菱型
        轴承座材质 HT200灰铸铁

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质
          轴承座材质 轴承
          E-BDV 经济型 HT200灰铸铁 GCr15
          BDV 标准型



          轴承内径公差：H7
              外形非安装尺寸公差：CT9
          轴承座与轴承芯为过渡配合，
              交货产品轴承芯略有倾斜为正常现象，
              安装后锁紧螺栓会自动调正。
          不承诺品牌。

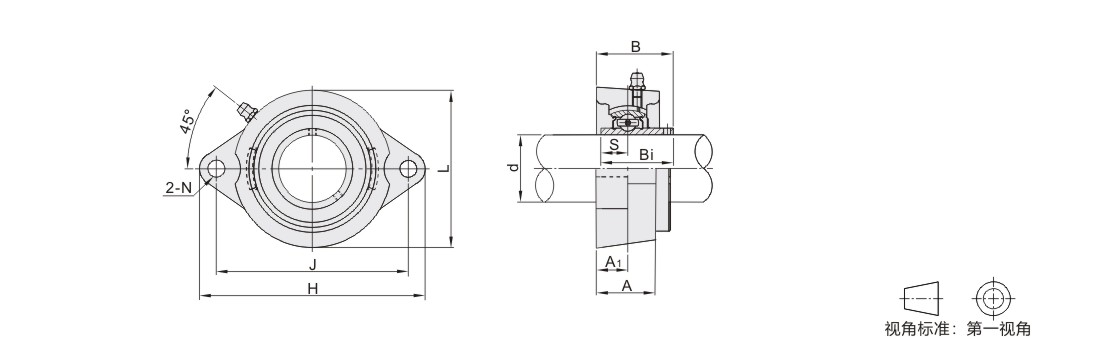

          参数图



          选型表

          型号
          		 国标型号
          		 d
          		 H
          		 J
          		 L
          		 A1
          		 A
          		 N
          		   S
          		  B
          		 Bi
          		 安装孔
          尺寸(△)
          公差
          		 安装孔
          位置度
          偏差x
          		 螺栓
          		 紧定
          扭力
          ( N·m)
          		 基本额定载荷(N)
          		 重量
          (g)
          代码 规格 E-BDV BDV 动载荷Cr 静载荷Cor
          经济型
          E-BDV
          标准型
          BDV          		 201G SBLF201 12  81  63.5  56  9.5  18  8  6  25.5  25.5 22  ±0.5 0.6 M6 4 9550 4780 270
          202G SBLF202 15  260
          203G SBLF203 17  250
          204G SBLF204 20  90  71.5  61  11  20  10  7  29  29 25  M8 8   12800  6650  350
          205G SBLF205 25  96  76  64  7.5  30.5  30.5 27    14000  7880  430
          206G SBLF206 30  113  90.5  76  12  22.5  12  8  34  32 30  M10 17   19500  11200  560
