        怡合达自营 带座轴承 铸造型 经济型 微型立式带座轴承

        品牌名称：

        怡合达

        条件筛选：

        产品名称 微型立式带座轴承
        锁紧方式 螺钉
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 过渡配合
        轴承座外形 立式

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质
          轴承座 轴承
          E-BDJ01 经济型 螺钉锁紧 锌合金 GCr15
          E-BDJ03 SUS304 SUS420



          轴承内径公差：H7
              外形非安装尺寸公差：CT9
              使用温度：-10°C~80°℃
          轴承座与轴承 芯为过渡配合，
              交货产品轴承芯略有倾斜为正常现象，
              安装后锁紧螺栓会自动调正.

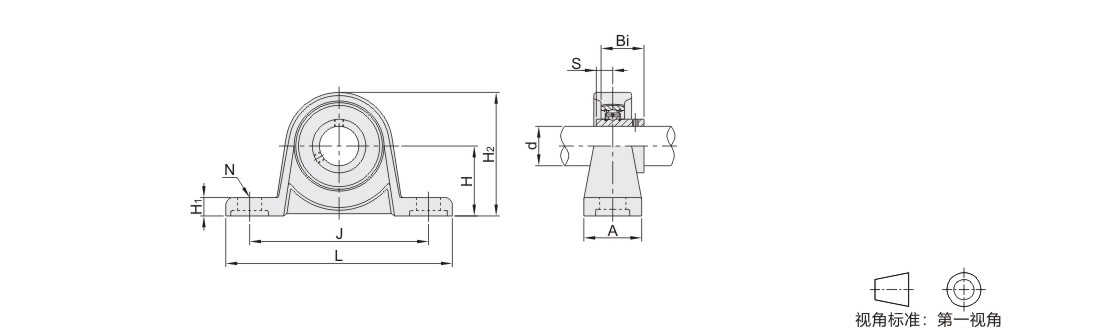

          参数图



          选型表

          型号 国标型号 d L    J H     H1 H2 A S    N Bi 安装螺栓 紧定扭力
          （N·m）          		 基本额定载荷(N) 重量(g)
          代码 规格 动(Cr) 静(Cor)

          (锌合金)
          E-BDJ01

          (SUS304)
          E-BDJ03

          		 08* KP08 8  55   42  15    5  29  13  3.5   4.8  14  M3   0.8   3100  1200  50
          000  KP000 10  67   53  18   6  35  16  4    7  M6    4   4600  2000  70
          001  KP001 12  71   56  19  38  14.5   5100  2400  80
          002  KP002 15  80   63  22      7  43  4.5  16.5    5600  2800  120
          003  KP003 17  85   67  24  47  18  5  17.5    6000  3300  140
          004  KP004 20  100   80  28   9  55  20  6   10  21  M8   8    9350  5100 210
          005  KP005 25  112   90  32   10  62  22.5   10100 5800 270
          006  KP006 30  132     106 36      11  70  26  6.5   13  24.5  M10    17   13200  8300   410



          E-BDJ03不适用带*规格。
