        怡合达自营  带座轴承 带悬挂式座外球面轴承 铸造型 标准型

        品牌名称：

        怡合达

        条件筛选：

        类型 浮球位置固定型
        产品名称 带悬挂式座外球面轴承
        轴承材质 GCr15
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 间隙配合
        轴承座外形 悬挂型
        轴承座材质 HT200灰铸铁

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质
          轴承座 轴承
          T-BDB06 标准型 HT200灰铸铁 GCr15



          轴承内径公差：H7
              外形非安装尺寸公差：CT9
          轴承座与轴承芯为间隙配合。
          不承诺品牌。

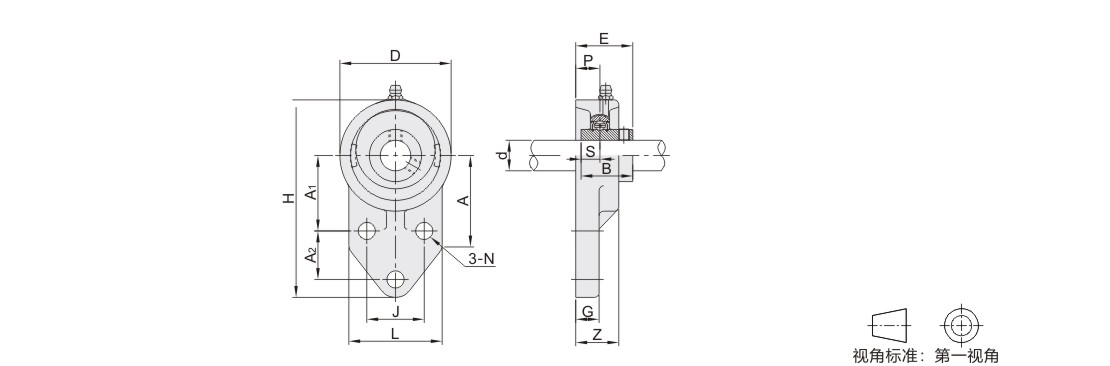

          参数图



          选型表

          型号 国标型号 d H L J A A1 A2 D E Z P B N G S 安装孔
          尺寸(△)
          公差          		 安装孔
          位置度
          偏差x          		 螺栓 紧定
           扭力
            (N·m)          		 基本额定载荷(N) 重量
          (g)
          代码 规格 动载荷Cr 静载荷Cor
          T-BDB06 201 UCFB201 12 109 52 32 52 42 27 60 33.3 25.5 15 31 10 11 12.7 ±0.5 0.6 M8   6~10 12800 6650 520
          202 UCFB202 15 500
          203 UCFB203 17 490
          204 UCFB204 20 470
          205 UCFB205 25 116 56 34 45 68 35.7 27 16 34 13 14.3 14000 7880 660
          206 UCFB206 30 132 65 40 55 50 29 80 40.2 31 18 38.1 15.9 19500 11200 950
          207 UCFB207 35 144 70 46 62 55 32 90 44.4 33 19 42.9 14 17.5 0.8 25700 15200 1270
          208 UCFB208 40 164 78 50 72 60 41 100 51.2 35 21 49.2 12 17 19 M10 12~21 29600 18200 1710
          209 UCFB209 45 175 80 54 76 65 43 108 52.2 38 22 16 31850 20800 2260
          210 UCFB210 50 184 86 58 82 68 46 114 54.6 39 51.6 35100 23200 2300
