        怡合达自营 带座轴承 铸造型 标准型 带可调菱形带座轴承 间隙配合型

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        产品名称 带可调菱形带座轴承
        轴承材质 GCr15
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 间隙配合
        轴承座外形 可调菱型
        轴承座材质 HT200灰铸铁

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质
          轴承座材质 轴承
          T-BDB09 标准型 HT200灰铸铁  GCr15



          轴承内径公差：H7
              外形非安装尺寸公差：CT9
          轴承座与轴承芯为间隙配合。
          不承诺品牌。

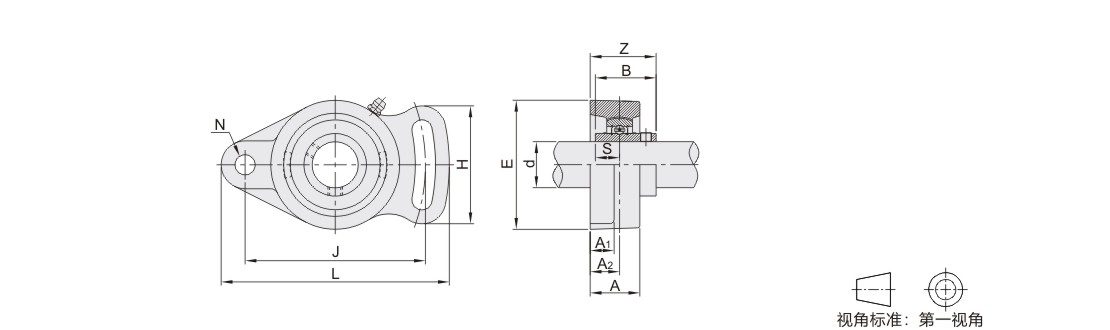

          参数图



          选型表

          型号 国标型号 d L J H A A1 A2 E N S B  Z 安装孔
          尺寸(△)
          公差          		 安装孔
          位置度
          偏差x          		 螺栓 紧定
          扭力
          ( N·m)          		 基本额定载荷(N) 重量
          (g)
          代码 规格 动载荷Cr 静载荷Cor
          T-BDB09 201 UCFA201 12 98 78 50 24 11 13.74 59 10 12.7 31 32.04 ±0.5 0.6 M8 6~10 12800 6650 430
          202 UCFA202 15 410
          203 UCFA203 17 400
          204 UCFA204 20 380
          205 UCFA205 25 122 96 64 27 13 16 70 12 14.3 34 35.7 M10 12~21 14000 7880 650
          206 UCFA206 30 141 115 68 30.5 14 18 80 15.9 38.1 40.2 19500 11200 960
          207 UCFA207 35 155 128 75 33 15 19 92 13 17.5 42.9 44.4 0.8 M12 21~37 25700 15200 1270
          208 UCFA208 40 171 144 84 38 14 21 105 19 49.2 51.2 29600 18200 1800
          209 UCFA209 45 178 146 88 16 22 108 16 52.2 M14 34~60 31850 20800 1910
          210 UCFA210 50 188 155 92 39 114 51.6 54.6 35100 23200 2090
