        怡合达自营 带座轴承 铸造型 标准型 带可调节滑块座轴承

        品牌名称：

        怡合达

        条件筛选：

        类型 浮球位置固定型
        产品名称 带可调节滑块座轴承
        轴承材质 GCr15
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 过渡配合
        轴承座外形 可调节滑块型
        轴承座材质 HT200

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          滑块座 轴承座 轴承 滑块座
          BDX12 铸造型  HT200  HT200 GCr15 发黑



          轴承内径公差：H7
              外形非安装尺寸公差：CT9
          轴承座与轴承芯为过渡配合，
              交货产品轴承芯略有倾斜为正常现象，
              安装后锁紧螺栓会自动调正。
          不承诺品牌。

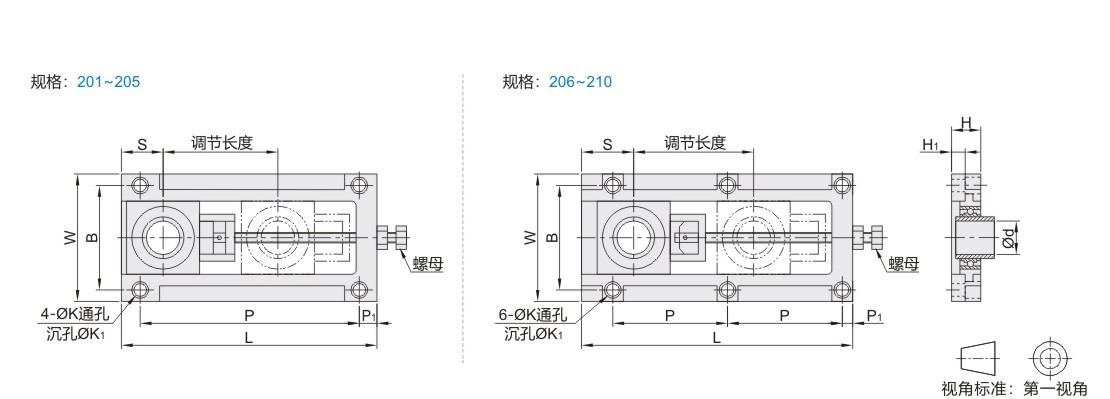

          参数图



          选型表

          型号 国标型号 d L W B P P1 K K1 S 调节
          长度          		 H H1 螺母 安装
          螺栓
          代码 规格
          BDX12 201  UCTM201A-150 12  170  102  82  150  10  10  14  35  55  26  17  M14 M8
          202  UCTM202A-150 15
          203  UCTM203A-150 17
          204  UCTM204A-150 20
          205  UCTM205A-150 25
          206  UCTM206A-150 30  260  122  100  110  12  17  55  115  28  M16 M10
          207  UCTM207A-230 35  310  132  108  130  13  14  19  60  140  29  16  M18 M12
          208  UCTM208A-300 40  350  144  120  150  65  175  34  21  M20
          209  UCTM209A-300 45  420  164  136  170  15  16  22  75  210  38  23  M24 M14
          210  UCTM210A-300 50
