        怡合达自营 带座轴承 冲压型 标准型 带可调节滑块座轴承

        品牌名称：

        怡合达

        条件筛选：

        类型 浮球位置固定型
        产品名称 带可调节滑块座轴承
        轴承材质 GCr15
        适用行业 通用
        制作工艺 冲压型
        轴承座凹球面公差 过渡配合
        轴承座外形 可调节滑块型
        轴承座材质 Q235+HT200

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          滑块座 轴承座 轴承 滑块座
          BDX11 冲压型  Q235 Q235+HT200 GCr15 发黑



          冲压型产品存在未打磨焊点。
          轴承内径公差：H7
              外形非安装尺寸公差：CT9
          轴承座与轴承芯为过渡配合，
              交货产品轴承芯略有倾斜为正常现象，
              安装后锁紧螺栓会自动调正。
          不承诺品牌。

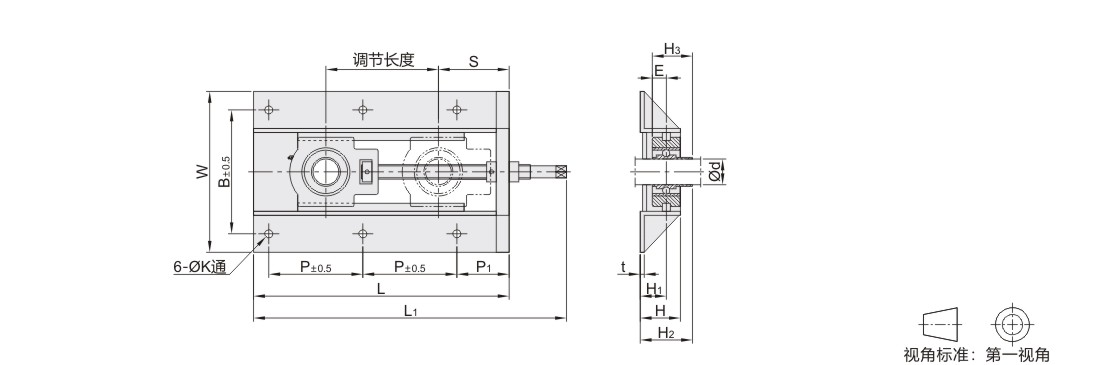

          参数图



          选型表

          型号 国标型号 d     L L1 W B P P1 K 调节
          长度          		 S t H H1 H2 H3 E 安装
          螺栓          		 基本额定载荷(KN)
          代码 规格 动载荷Cr 静载荷Cor
          BDX11 201  UCTH201-150 12  318  376  200  154  117  65  12  153  88  6  50  28  46.3  31  12.7  M10 12.8  6.65
          202  UCTH202-150 15
          203  UCTH203-150 17
          204  UCTH204-150 20
          205  UCTH205-150 25  377  152  47.8  34.1  14.3  14  7.85
          206  UCTH206-150 30  336  407  213  166  126  143  100  32  54.2  38.1  15.9  19.5  11.3
          207  UCTH207-230 35  430  500  173  219  107  57.4  42.9  17.5  25.7  15.4
          208  UCTH208-300 40  23  599  234  192  218  67  15  296  119  35  65.2  49.2  19  M12 29.1  17.8
          209  UCTH209-300 45  5  598  297  118  34.1  21.3
          210  UCTH210-300 50  527  603  219  296  121  67.6  51.6  35.1  23.3
          211  UCTH211-300 55  545  629  304  240  230  63  291  141  65  38  71.4  55.6  22.2  43.4  29.4
          212  UCTH212-300 60  571  651  243  288  154  77.7  65.1  25.4  52.4  36.2
