        图片仅供参考，请以已选的规格为准

          TR 带座轴承 冲压型 标准型 菱形座外球面球轴承

          品牌名称：

          TR

          条件筛选：

          产品名称 菱形座外球面球轴承
          轴承材质 GCr15
          制作工艺 冲压型
          轴承座凹球面公差 过渡配合
          轴承座外形 菱型
          轴承座材质 优质碳素结构钢

          产品代码：

          有 7 个备选型号

          登录后可查看价格、加入购物车、一键购买

          立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 材质
            轴承座 轴承
            SBPFL...-TR 菱形座外球面球轴承 优质碳素结构钢 GCr15

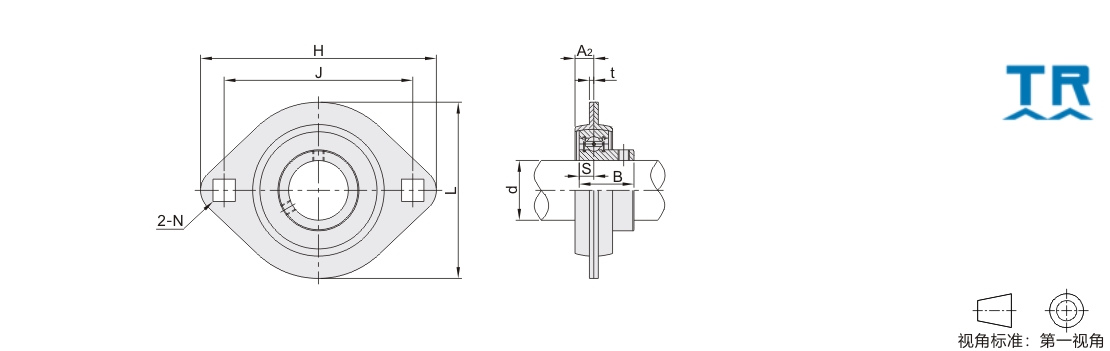

            参数图



            选型表

            型号 d H J A2 L N t S B 螺栓 紧定扭力
            （N·m）            		 额定负荷(N) 重量
            （Kg）
            动(Cr) 静(Cor)
            SBPFL201-TR 12 81 63.5 7 59 7.5 2 6 22 M6 3~6 9550 4780 0.18
            SBPFL202-TR 15 0.17
            SBPFL203-TR 17 0.16
            SBPFL204-TR 20 90 71.5 8 67 9 7 25 M8 6~10 12800 6650 0.22
            SBPFL205-TR 25 95 76 9 71 7.5 27 14000 7880 0.27
            SBPFL206-TR 30 113 90.5 84 10.5 2.5 8 30 M10 12~21 19500 11200 0.41
            SBPFL207-TR 35 122 100 10 94 8.5 32 25700 15200 0.58
