        怡合达自营 带座轴承 冲压型 标准型 圆形座外球面轴承 过渡配合型

        品牌名称：

        怡合达

        条件筛选：

        类型 浮球位置固定型
        产品名称 圆形座外球面轴承
        轴承材质 GCr15
        制作工艺 冲压型
        轴承座凹球面公差 过渡配合
        轴承座外形 圆型
        轴承座材质 优质碳素结构钢

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码  类型 材质 表面处理
          轴承座材质 轴承 轴承座
          E-BDB01 经济型 优质碳素结构钢 GCr15 镀锌
          BDB01 标准型



          轴承内径公差：H7
              外形非安装尺寸公差：CT9
          轴承座与轴承芯为过渡配合，
              交货产品轴承芯略有倾斜为正常现象，
              安装后锁紧螺栓会自动调正。
          不承诺品牌。

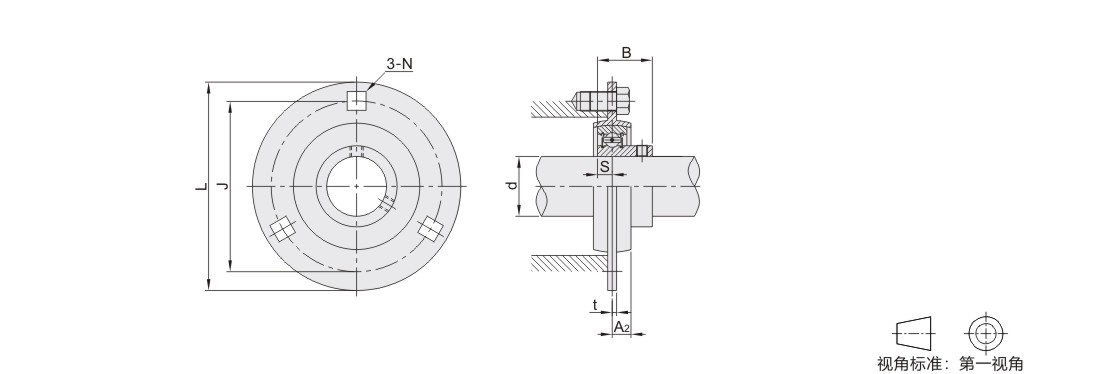

          参数图



          选型表

          型号
          		 国标型号 d L J N t A2 S B 安装孔
          尺寸(Δ)
          公差          		 安装孔
          位置度
          偏差x          		 螺栓 紧定
          扭力
          ( N·m)          		 基本额定载荷(N) 重量
          (g)
          代码 规格 动载荷Cr 静载荷Cor

          经济型
          E-BDB01

          标准型
          BDB01

          		 201  SBPF201 12  81  63.5  7.1  2  7  6  22  ±0.5 0.6  M6 4   9550  4780  270
          202  SBPF202 15
          203  SBPF203 17
          204  SBPF204 20  90  71.5  9  8  7  25  M8 8      12800  6650  330
          205  SBPF205 25  95  76  9  7.5  27      14000  7880  380
          206  SBPF206 30  113  90.5  11  2.6  9.5  8  30  M10 17     19500  11200  620
          207  SBPF207 35  122  100  11  8.5  32  0.8  820
