同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 2 项未选择

      重置

      代码

      产品选型

      轴承型号

      中心高度h(mm)

      图片仅供参考，请以已选的规格为准

        怡合达自营 带座轴承 轴承座组件 机加型 经济型 单轴承 T型 高度h选择倒角型

        品牌名称：

        怡合达

        条件筛选：

        轴承材质 GCr15
        制作工艺 机加型
        尺寸选择 高度h选择
        追加工 倒角
        挡圈 有
        轴承座外形 T型
        轴承座材质 铝合金
        轴承座表面处理 喷细砂本色阳极氧化
        轴承数量 1
        轴承种类 经济型深沟球轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型
          		 材质
          		 表面处理
          轴承 轴承座 挡圈 轴承座
          E-BGJ03 高度h选择倒角型 GCr15 铝合金 弹簧钢 喷细砂本色阳极氧化



           产品特点

            体积小，精度高；

            起到固定和支撑作用，支撑机械体旋转；

            低晃动，承重载荷大；

            适合于转轴、固定环、直线轴承配合使用，形成线性导向机构。

          轴承精度：GB/T 307.1  0 级

              相当于   ：JIS  B  1514   0 级

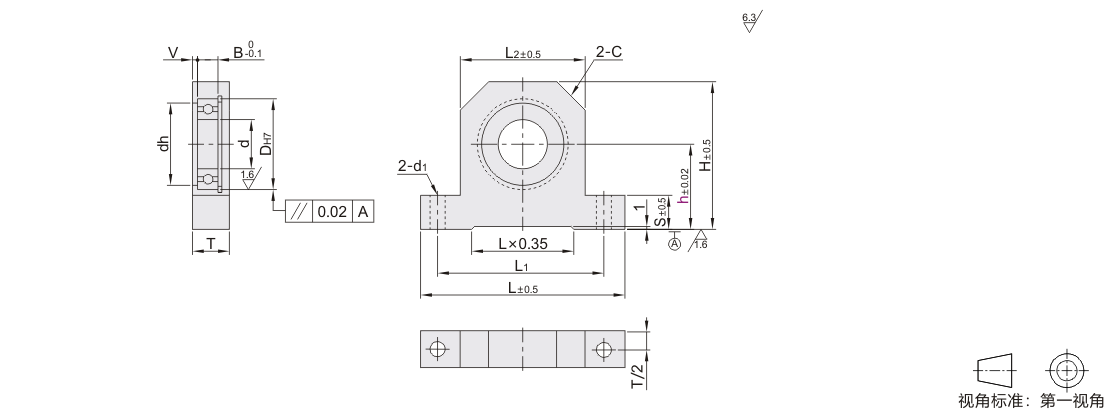

          参数图



          选型表

          型号
          		 h
          		 d
          		 DH7
          		 dh
          		 B
          		 V
          		 H
          		 L
          		 L1
          		 L2
          		 T
          		 S
          		 C
          		 d1
          		 挡圈型号
          代码 轴承型号 密封圈
          E-BGJ03 6801 ZZ
          (双盖式)          		 15 20 25 12 21 18 5 2 h+15 58 46 30 10 8 8 5.5 TBP16-21
          6902       20 25 30 15 28 25 7 h+20 68 56 40 12 10 11 TBP21-28
          6804 20 32 29 h+22 72 60 44 13 12 12 TBP16-32
          6905             25 30 40 25 42 39 9 h+27.5 90 75 55 15 15 16 6.5 TBP21-42
          6806                   30 40 50 30 7 h+32.5 105 85 65 14 20 18 9 TBP16-42



          请注意避让挡圈， 挡圈(TBP21/22/23)尺寸详见怡合达电商平台。
