怡合达自营带座轴承轴承座组件机加型标准型双轴承 T型 h选择型/T选择 h指定型/T选择 h指定型/T指定 T选择/h指定倒角型

类型				材质		表面处理
T·h选择型	T选择 h指定型	T·h指定型	T选择·h指定倒角型	材质		表面处理
T·h选择型	T选择 h指定型	T·h指定型	T选择·h指定倒角型	轴承	轴承座	轴承座
BHJ61	BHJ71	BHJ81	BHJ91	钢	S45C	发黑
BHJ62	BHJ72	BHJ82	BHJ92			喷细砂无电解镀镍
BHJ65	BHJ75	BHJ85	BHJ95			镀铬
BHJ63	BHJ73	BHJ83	BHJ93		A2017	喷细砂本色阳极氧化
BHJ64	BHJ74	—	BHJ94	不锈钢	A2017	喷细砂本色阳极氧化
BHJ66	BHJ76	BHJ86	BHJ96	不锈钢	SUS304	—

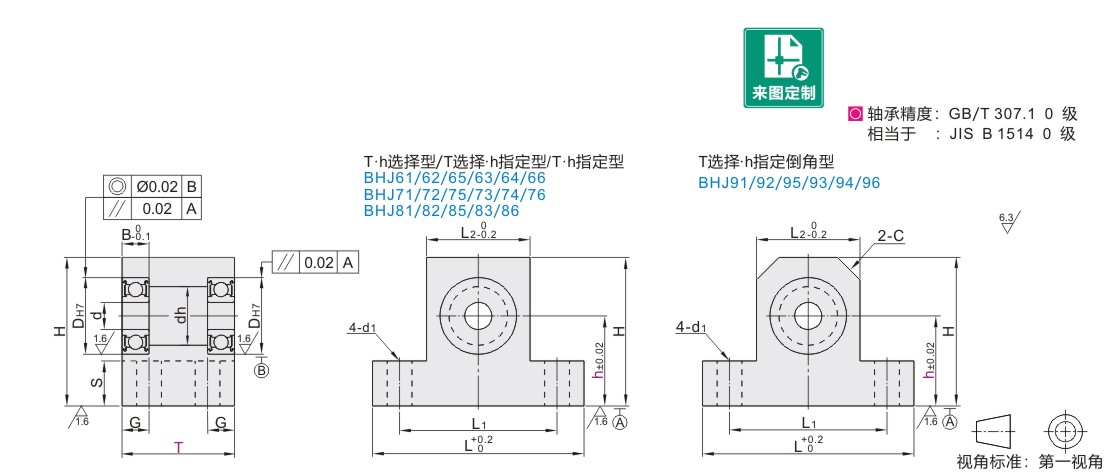

型号			T			h		d	DH7		dh	B	H	L	L1	L2	G	S	C	d1
代码	轴承型号	密封圈	选择型	最小单位1		选择型	最小单位1
代码	轴承型号	密封圈	选择型	范围(1)	范围(2)	选择型	最小单位1
T·h选择型 BHJ61 BHJ62 BHJ65 BHJ63 BHJ64 BHJ66 T选择·h指定型 BHJ71 BHJ72 BHJ75 BHJ73 BHJ74 BHJ76 T·h指定型 BHJ81 BHJ82 BHJ85 BHJ83 BHJ86 T选择·h指定倒角型 BHJ91 BHJ92 BHJ95 BHJ93 BHJ94 BHJ96	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20 30 35	—	—	10 15 20 25	—	3	10	+0.015 0	7	4	h+8.8	36	26	16	5	4.8	5	4.5
	624							4	13	+0.018 0	9	5	h+10.8	38	28	18
	605							5	14		10	5	h+10.8	40	30	20
	625		25 30 35			20 25 30		5	16		12	6	h+11.8	46	34	22	6	9.8
	606		25 35 40	22~34	36~50		15~30	6	17		13		h+12.8	47	35	23				5.5
	626							6	19	+0.021 0	15		h+13.8	49	37	25
	608							8	22		18	7	h+14.8	53	41	29
	628								24		20	8	h+15.8	56	44	32
	6900		25 40 45	22~39	41~50	20 30 40	15~40		22		19	6	h+14.8	53	41	29			10
	6000		25 40 45				20~40	10	26		22	8	h+16.8	58	46	34
	6200		30 40 45					10	30		24	9	h+18.8	62	50	38
	6901		25 30 40					12	24		21	6	h+15.8	56	44	32
	6001		25 30 40						28		24	8	h+17.8	60	48	36
	6201		30 40 45		41~60				32	+0.025 0	26	10	h+19.8	64	52	40
	6902		25 40 50	25~49	51~60	25 30 40 50	20~50	15	28	+0.021 0	25	7	h+17.8	60	48	36		14.8
	6002		30 40 50				25~50		32	+0.025 0	28	9	h+19.8	68	54	40	7			6.5
	6202		35 40 50						35	+0.025 0	29	11	h+21.8	72	58	44
	6903		25 40 50					17	30	+0.021 0	27	7	h+18.8	64	52	38
	6003		30 40 50						35	+0.025 0	31	10	h+21.8	70	56	43
	6203		35 40 50		51~70				40		34	12	h+23.8	76	62	49
	6904		35 40 50		51~70	30 40 50 60	30~60	20	37		34	9	h+22.8	73	59	45
	6004		40 50 55	30~49	51~80				42		36	12	h+24.8	82	66	50	8			9
	6204		45 50 55	30~49	51~80				47		40	14	h+27.8	88	72	56	8
	6005		40 50 60	34~59	61~80	35 40 50 80	35~80	25	47		41	12	h+27.8	96	76	56	10		12
	6205		45 50 60	37~59	61~90			25	52	+0.030 0	45	15	h+30.8	102	82	62		19.8		11
	6006		45 50 60		61~90			30	55		48	13	h+31.8	104	84	64
	6206		50 60 65		61~100			30	62		55	16	h+35.8	112	92	72
	6007		50 60 65	37~65	66~100	45 50 90	40~90	35	62		55	14	h+35.8	112	92	72
	6207		60 65 70	50~74	75~100	45 50 90	40~90	35	72		64	17	h+43.8	148	118	88	15	24.8	15	13
	6008		50 60 70	40~69	71~100	50 60 100	45~100	40	68		60	15	h+40.8	122	102	82	10	19.8	12	11
	6208		60 65 80	50~79	81~100	50 60 100	45~100	40	80		74	18	h+49.8	160	130	100	15	24.8	15	13
