同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 5 项未选择

      代码

      参数选型

      轴承座材质

      轴承座表面处理

      产品选型

      轴承型号

      盖板

      查看大图

      图片仅供参考，请以已选的规格为准

        怡合达自营 带座轴承 轴承座组件 机加型 标准型 双列角接触轴承 组合型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        类型 短型法兰型
        轴承材质 钢
        制作工艺 机加型
        挡圈 无
        轴承座外形 法兰型
        轴承数量 1
        轴承种类 双列角接触轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 ①轴承 ②固定座
          ③盖板  ④内圈固定环          		 ⑤盖板固定用螺丝
          材质 材质 表面处理  材质 表面处理
          BJH01 组合型 SUJ2 S45C 发黑 SCM435 发黑
          BJH02 喷细砂无电解镀镍 SUS304 —
          BJH05 镀铬
          BJH06 SUS304 —


          由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。
           请将向心轴承座的外圈用盖板固定，内圈用轴承螺帽紧固之后再使用。
           油封用盖板、O形圈用盖板时不附带④内圈固定环。
           接触O形圈可能施加扭矩。

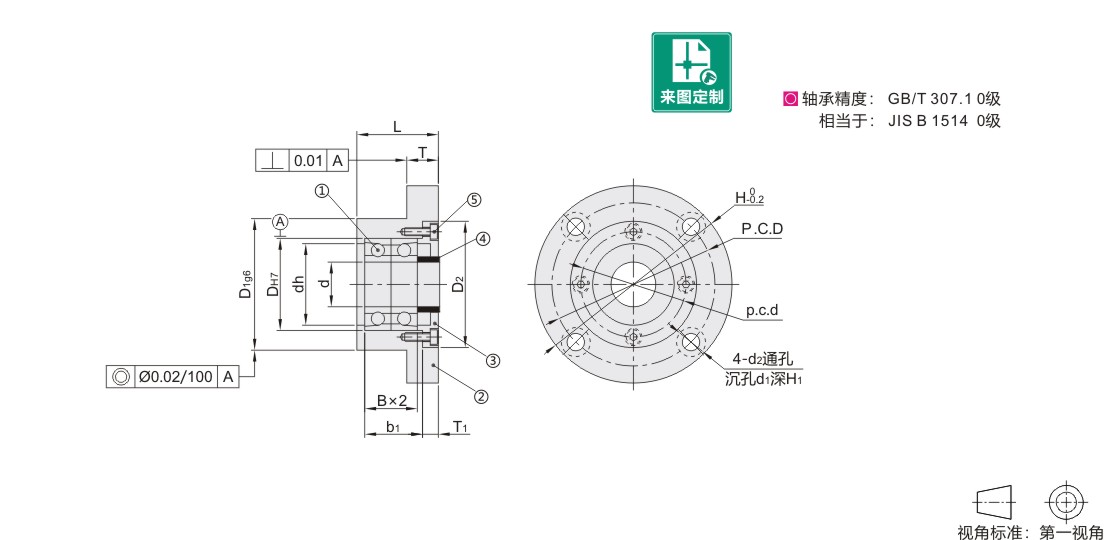

           轴承精度： GB/T 307.1 0级
                 相当于： JIS B 1514  0级

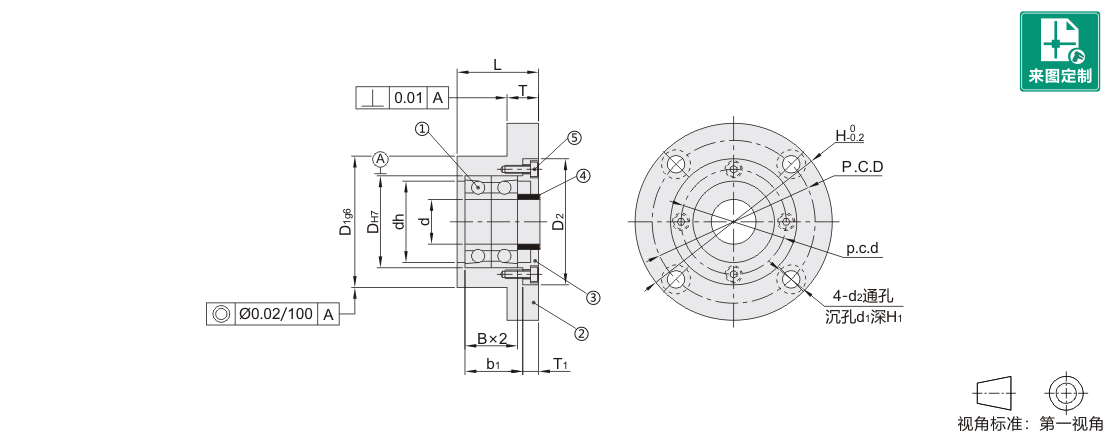

          参数图

          盖板选择


          BJH01~06

          型号 盖板选择 L d DH7 B b1 H D2 T dh D1g6 P.C.D d1 d2 H1
          代码 轴承型号

          BJH01

          BJH02

          BJH05

          BJH06

          		 7002 N
          (标准盖板)
          S
          (油封用)
          R
          (O型圈用)          		 29 15 32 +0.025
              0                  		 9 20 75 48 12 28 50 -0.009
          -0.025          		 62 11 6.7 6.5
          7003 31 17 35 10 22 31
          7004 36 20 42 12 26 92 58 15 36 60 -0.010
          -0.029          		 75 14 9.1 8.5
          7005 38 25 47 98 63 41 65 80
          7006 40 30 55 +0.030
              0                  		 13 28 120 78 18 48 80 98 17.5 11.1 10.5
          7007 43 35 62 14 30 126 84 55 86 -0.012
          -0.034          		 106
          7008 46 40 68 15 32 140 92 20 60 95 116
          7009 48 45 75 16 34 145 98 69 100 122
          7010 50 50 80 147 101 74 105 124

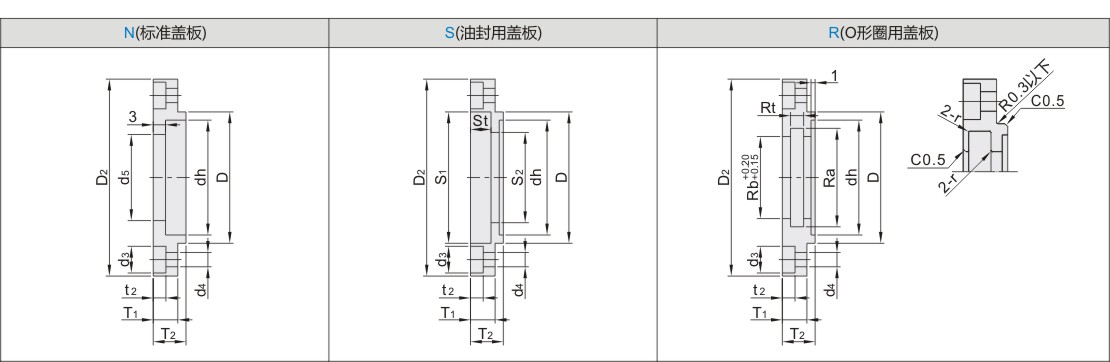

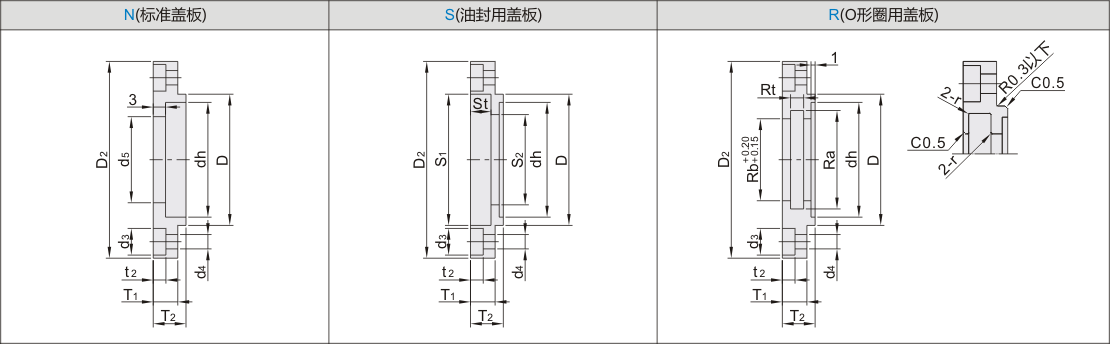

          盖板参数

          轴承
          型号          		 ③盖板部详情 ⑤盖板
          固定用
          螺栓          		 ④固定用轴环详情
          D D2 dh T1 T2 p.c.d d3 d4 t2 N
          (标准盖板)          		 S(油封用盖板) R(O形圈用盖板) 内径 外径 厚度
          d5 S1 S2 St 附件油封 Ra Rb Rt r 附件O形圈
          7002 32 48 28 6 8 40 6.5 3.5 3.1 21 32 22 5 XUE01-20-32-5 24 20 3.2 0.4 XTC01-20 M3-8 15 20 8.5
          7003 35 31 17
          7004 42 58 36 7 9 48 8 4.5 4.1 26 35 27 6 XUE01-25-35-6 31 25 4.7 0.7 XTC01-25 M4-10 20 25 9.5
          7005 47 63 41 8 10 53 31 40 32 7 XUE01-30-40-7 36 30 XTC01-30 25 30 10.5
          7006 55 78 48 64 9.5 5.5 5.1 41 50 42 6.5 XUE01-40-50-6 41 35 XTC01-35 M5-12 30 40
          7007 62 84 55 9 11 72 46 60 47 9 XUE01-45-60-9 46 40 XTC01-40 35 45 11.5
          7008 68 92 60 78 11 6.6 6.1 51 65 52 XUE01-50-65-9 51 45 XTC01-45 M6-12 40 50
          7009 75 98 69 85 56 70 57 XUE01-55-70-9 56 50 XTC01-50 45 55
          7010 80 101 74 11 13 88 61 75 62 XUE01-60-75-9 70 60 7.5 0.8 XTC01-60 M6-15 50 60 13.5
