      类型

      轴承种类

      产品选型

      轴承型号

      查看大图

      图片仅供参考，请以已选的规格为准

        怡合达自营 带座轴承 轴承座组件 机加型 标准型 单轴承 引导式圆法兰型 标准型 满球型

        品牌名称：

        怡合达

        条件筛选：

        轴承材质 高温合成钢
        制作工艺 机加型
        挡圈 有
        轴承座外形 法兰型
        轴承座材质 SUS304
        轴承座表面处理 无
        轴承数量 1

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          材质图

          参数图

          材质图
          类型    轴承类型 材质 耐温
          圆法兰 方法兰 对边法兰 轴承 轴承座 挡圈
          BFE06 BFE16 BFE26 标准型 高温
          合成钢          		 SUS304 SUS304 350℃
          BFE36 BFE46 BFE56 满球型



          轴承精度：GB/T 307.1 6级

          根据JB/T 2974-2004标准，轴承套圈经过高温回火处理，工作温度可达350℃

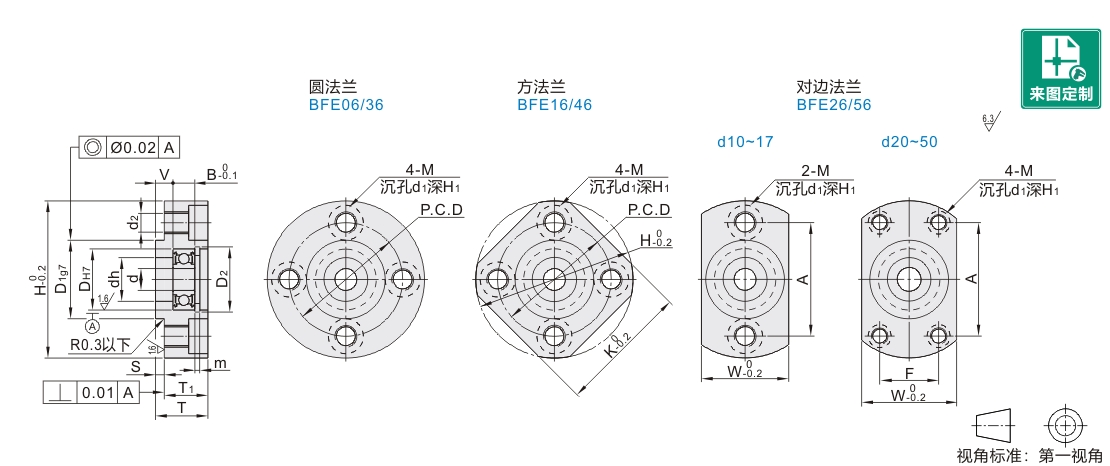

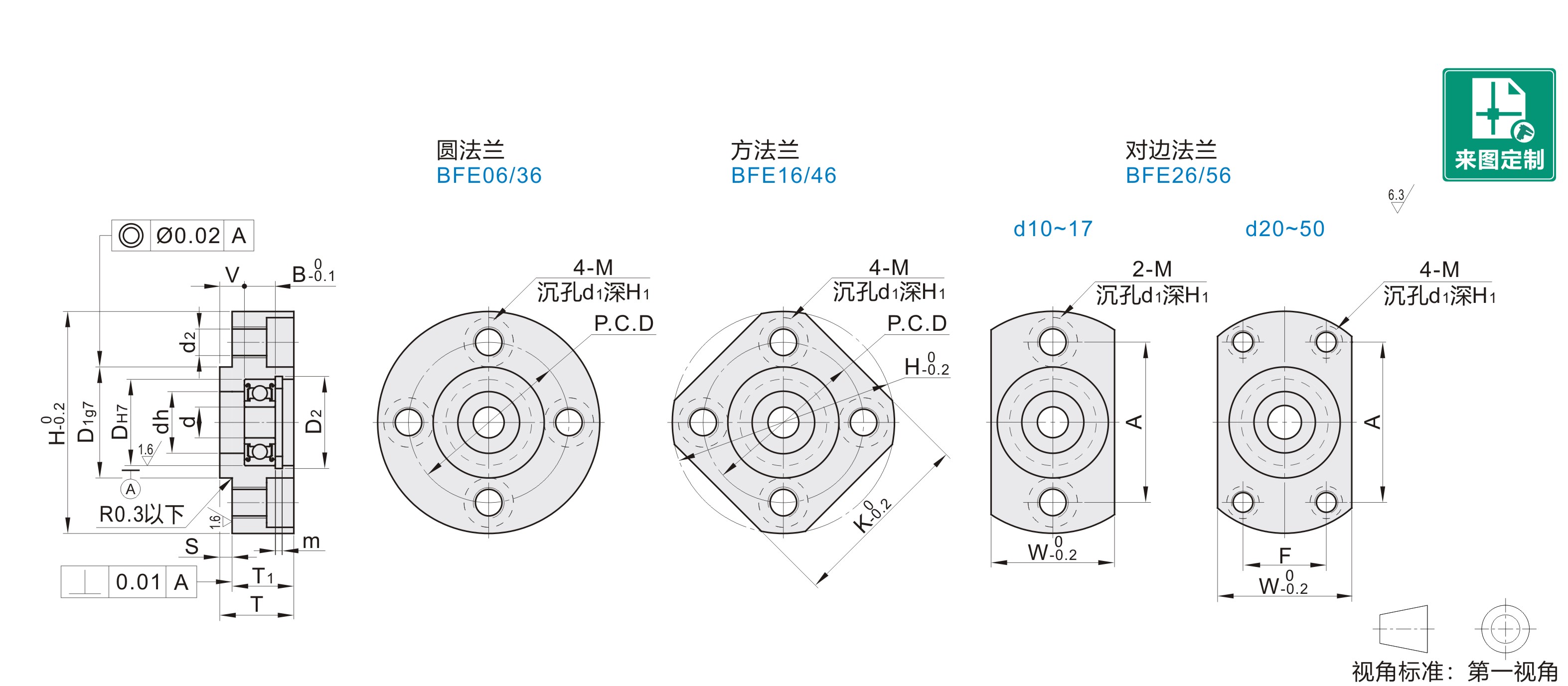

          参数图



          选型表

          型号 d DH7 B H W T T1 S V dh D1g7 P.C.D K A F M(粗牙螺纹)
          (d2)          		 d1 H1 D2 m
          代码 轴承型号
          圆法兰
          BFE06
          BFE36
          方法兰
          BFE16
          BFE46
          对边法兰
          BFE26
          BFE56          		 6200ZZ 10 30 +0.021
          0          		 9 54 38 14 12 2 2 24 36 -0.009
          -0.034          		 44 42 44 — M5(4.3) 8 4.6 31.4 +0.25
          0          		 1.35 +0.14
          0
          6201ZZ 12 32 0.025
          0          		 10 56 40 15 13 26 38 46 43 46 33.7
          6202ZZ 15 35 11 64 44 17 15 29 42 52 49 52 M6(5.2) 9.5 6 37 1.65
          6203ZZ 17 40 12 72 50 18 16 34 48 60 54 60 5 42.5 1.95
          6204ZZ 20 47 14 81 58 20 18 40 54 -0.01
          -0.04          		 68 62 59 34 M8(6.8) 11 6.7 49.5
          6205ZZ 25 52 +0.030
          0          		 15 94 64 22 20 45 60 78 72 68 39 M10(8.5) 14 8.8 55 +0.30
          0          		 2.2
          6206ZZ 30 62 16 104 74 23 21 55 70 88 79 77 44 65
          6207ZZ 35 72 17 126 88 26 23 3 3 64 84 -0.012
          -0.047          		 105 95 92 51 M12(10.5) 17.5 11.2 75 2.7
          6208ZZ 40 80 18 134 96 27 24 74 92 113 102 98 56 83.5 +0.35
          0
          6210ZZ 50 90 +0.035
          0          		 20 147 110 31 28 4 83 106 126 110 104 72 93.5 3.2
