        怡合达自营 带座轴承 轴承座组件 机加型 经济型 双轴承 带挡圈 双轴承紧凑T型

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        类型 紧凑型
        制作工艺 机加型
        尺寸选择 高度h选择
        挡圈 有
        轴承座外形 T型
        轴承数量 2
        轴承种类 深沟球轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          轴承 轴承座 挡圈 轴承座
          E-BHF51 双轴承紧凑T型 钢
          		 S45C 弹簧钢 发黑
          E-BHF52 SUS304 无电解镀镍
          E-BHF56 不锈钢 SUS304 —



          由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。

          轴承精度 ：GB/T 307.1  0  级
               相当于     ：JIS  B 1514  0  级

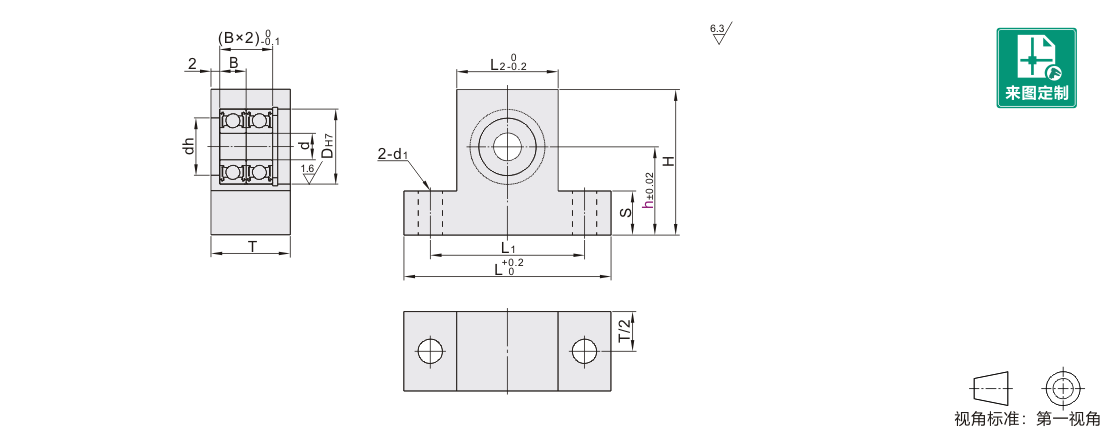

          参数图



          选型表

          型号
          		 h
          选择
          		 d
          		 DH7
          		 dh
          		 B
          		 H
          		 L
          		 L1
          		 L2
          		 T
          		 S
          		 d1
          代码 轴承型号 密封圈
          E-BHF51
          E-BHF52
          E-BHF56          		 605

          ZZ
          (双盖式)

          ※VV
          (非接触式
          橡胶密封圈)

          DD
          (接触式
          橡胶密封圈)

          		 10 15 20 25 5 14 +0.018
          0          		 10 5 h+10.8 40 30 20 15 4.8 4.5
          606 15 20 25 30 6 17 13 6 h+12.8 47 35 23 18 9.8 5.5
          608 8 22 +0.021
          0          		 18 7 h+14.8 53 41 29 19
          6900 20 30 40 10 19 6 18
          6000 26 22 8 h+16.8 58 46 34 23
          6901 12 24 21 6 h+15.8 56 44 32 18
          6001 28 24 8 h+17.8 60 48 36 23
          6902 25 30 40 50 15 25 7 19 14.8
          6002 32 +0.025
          0          		 28 9 h+19.8 68 54 40 24 6.5
          6903 17 30 +0.021
          0          		 27 7 h+18.8 64 52 38 20
          6003 35 +0.025
          0          		 31 10 h+21.8 70 56 43 26
          6904 30 40 50 60 20 37 34 9 h+22.8 73 59 45 24
          6004 42 36 12 h+24.8 82 66 50 31 9
          6005 25 47 41 h+27.8 96 76 56
          6006 35 40 50 80 30 55 +0.030
          0          		 48 13 h+31.8 104 84 64 32 19.8 11



          ※ VV(非接触式橡胶密封圈)不适用于型号为605、606的轴承。

          ※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。

          请注意避让挡圈，挡圈尺寸详见怡合达电商平台。
