        怡合达自营 带座轴承 轴承座组件 机加型 经济型 单轴承 键槽型 单轴承定位式T型

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        类型 键槽型
        制作工艺 机加型
        挡圈 有
        轴承座外形 T型
        轴承数量 1
        轴承种类 深沟球轴承

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 7 项未选择

          代码

          参数选型

          尺寸选择

          轴承座材质

          轴承座表面处理

          轴承材质

          产品选型

          轴承型号

          中心高度h(mm)

          技术图档

          3D预览

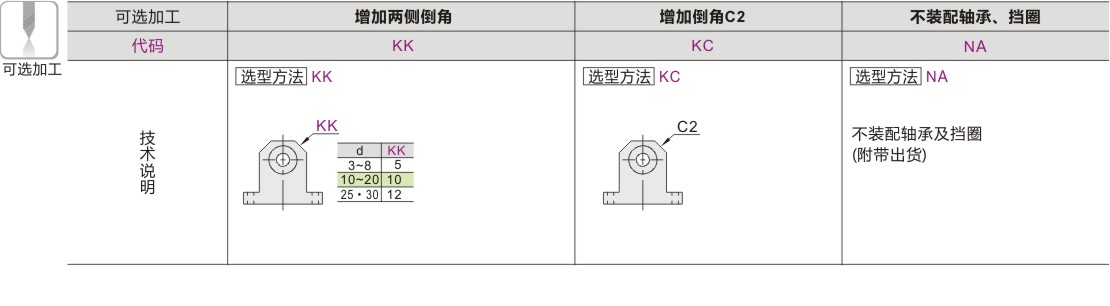

          可选加工参数

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          轴承 轴承座 挡圈 轴承座
          E-BGP21 键槽型 钢 S45C 弹簧钢 发黑
          E-BGP22 SUS304 无电解镀镍
          E-BGP23 A6061 本色阳极氧化(哑光)
          E-BGP26 不锈钢 SUS304 —
          E-BGP31 钢 S45C 弹簧钢 发黑
          E-BGP32 SUS304 无电解镀镍



          由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。

          轴承精度 ：GB/T 307.1  0  级
               相当于     ：JIS  B 1514  0  级

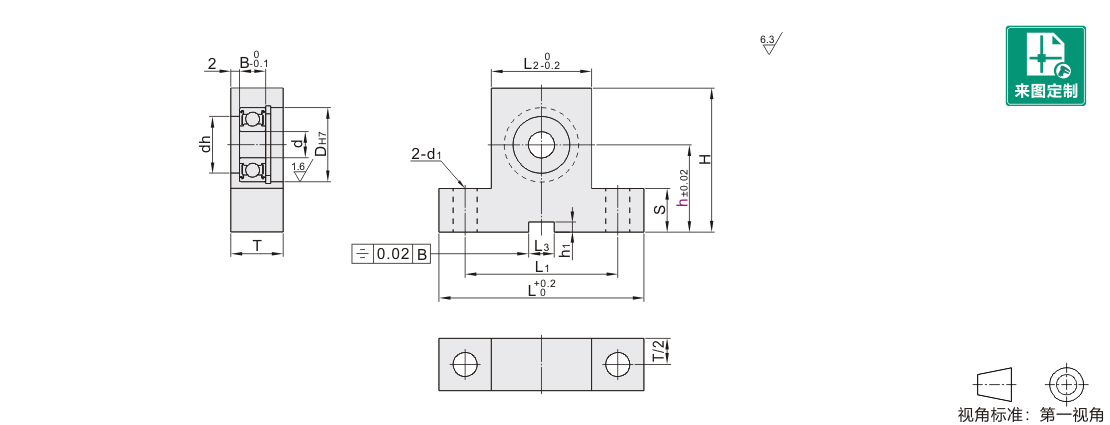

          参数图



          选型表

          型号
          		 h
          		 d
          		 DH7
          		 dh
          		 B
          		 H
          		 L
          		 L1
          		 L2
          		 T
          		 S
          		 d1
          		 L3
          		 h1
          代码 轴承型号 密封圈 高度选择型 高度指定型
          最小单位1

          高度h
          选择型
          E-BGP21
          E-BGP22
          E-BGP23
          E-BGP26

          高度h
          指定型
          E-BGP31
          E-BGP32

          		 623

          ZZ
          (双盖式)

          ※VV
          (非接触式
          橡胶密封圈)

          DD
          (接触式
          橡胶密封圈)

          		 10 15 20 25 10~30 3 10 +0.015
          0          		 7 4 h+8.8 36 26 16 10 4.8 4.5 3 ±0.0125 1.4 +0.1
          0
          624 4 13 +0.018
          0          		 9 5 h+10.8 38 28 18
          605 5 14 10 40 30 20 5.5 4 ±0.0150 1.8
          606 15 20 25 30 15~30 6 17 13 6 h+12.8 47 35 23 12 9.8
          608 8 22 +0.021
          0          		 18 7 h+14.8 53 41 29 6 2.8
          6900 20 25 30 40 20~40 10 19 6
          6000 26 22 8 h+16.8 58 46 34 15 8 ±0.0180 3.3 +0.2
          0
          6901 12 24 21 6 h+15.8 56 44 32 12
          6001 28 24 8 h+17.8 60 48 36 15
          6902 25 30 35 40 50 25~50 15 25 7 12 14.8
          6002 32 +0.025
          0          		 28 9 h+19.8 68 54 40 15 6.5 10
          6903 17 30 +0.021
          0          		 27 7 h+18.8 64 52 38 13
          6003 35 +0.025
          0          		 31 10 h+21.8 70 56 43 16
          6904 30 40 50 60 30~60 20 37 34 9 h+22.8 73 59 45 15
          6004 42 36 12 h+24.8 82 66 50 19 9
          6005 40 50 60 35~80 25 47 41   h+27.8 96 76 56 12 ±0.0215
          6006 35 40 50 80 30 55 +0.030
          0          		 48 13 h+31.8 104 84 64 19.8 11



          ※ VV(非接触式橡胶密封圈)不适用于型号为623、624、605、606的轴承。

          ※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。

          请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。
