怡合达自营带座轴承轴承座组件机加型经济型单轴承无挡圈型标准法兰型

品牌名称：

怡合达

条件筛选：

性价比经济型

制作工艺机加型

挡圈无

轴承座外形法兰型

轴承数量 1

轴承种类深沟球轴承

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

计算选型

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

可选加工参数

材质图

参数图

材质图

类型			材质		表面处理
圆法兰	方法兰	对边法兰	轴承	轴承座	轴承座
E-BFF51	E-BFF61	E-BFF71	钢	S45C	发黑
E-BFF52	E-BFF62	E-BFF72		S45C	无电解镀镍
E-BFF53	E-BFF63	E-BFF73		A6061	本色阳极氧化(哑光)
E-BFF54	E-BFF64	E-BFF74	不锈钢	A6061	本色阳极氧化(哑光)
E-BFF56	E-BFF66	E-BFF76	不锈钢	SUS304	—

由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。

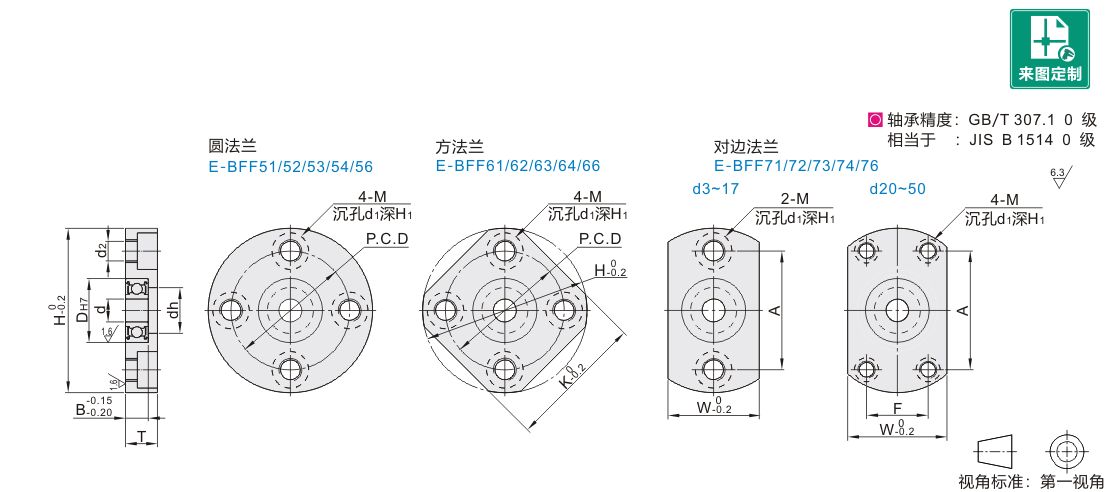

参数图

选型表

型号			d	DH7		B	H	W	T	dh	P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1
代码	轴承型号	密封圈	d	DH7		B	H	W	T	dh	P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1
圆法兰 E-BFF51 E-BFF52 E-BFF53 E-BFF54 E-BFF56 方法兰 E-BFF61 E-BFF62 E-BFF63 E-BFF64 E-BFF66 对边法兰 E-BFF71 E-BFF72 E-BFF73 E-BFF74 E-BFF76	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	3	10	+0.015 0	4	33	16	6	7	24	27	24	—	M4 (3.3)	6.5	3.6
	624		4	13	+0.018 0	5	35	18	7	9	26	28	26		M4 (3.3)	6.5	3.6
	605		5	14			36	20		10	26	30	26		M5 (4.3)	8	4.6
	625		5	16			38	22		12	28	31	28
	606		6	17		6	39	23	8	13	29	32	29
	626		6	19	+0.021 0	6	41	25	8	15	31	34	31
	678		8	12	+0.021 0	3.5	34	18	6	10	25	27	25
	698			19	+0.021 0	6	41	25	8	15	31	34	31
	608			22		7	45	29	9	18	35	36	35		M4(3.3)	6.5	3.6
	628			24		8	47	32	10	20	37	37	37		M5 (4.3)	8	4.6
	6700		10	15	+0.018 0	4	37	22	7.5	12	27	30	27
	6800			19	+0.021 0	5	41	25	7.5	15	31	34	31
	6900			22		6	45	29	8	19	35	36	35
	6000			26		8	50	34	10	22	40	39	40
	6200			30		9	54	38	11	24	44	42	44
	6701		12	18	+0.018 0	4	40	25	7.5	15	30	31	30
	6801			21	+0.021 0	5	44	29	7.5	17	34	35	34
	6901			24		6	48	31	8	21	38	38	38
	6001			28		8	52	36	10	24	42	40	42
	6201			32	+0.025 0	10	56	40	12	26	46	43	46
	6702		15	21	+0.021 0	4	44	29	7.5	18	34	35	34
	6802			24		5	47	32	7.5	20	37	37	37
	6902			28		7	57	37	9	25	45	45	45		M6 (5.2)	9.5	5.6
	6002			32	+0.025 0	9	60	40	11	28	48	46	48
	6202			35	+0.025 0	11	64	44	13	29	52	49	52
	6803		17	26	+0.021 0	5	50	34	7.5	22	40	39	40		M5(4.3)	8	4.6
	6903			30	+0.021 0	7	60	38	9	27	48	46	48		M6 (5.2)	95	5.6
	6003			35	+0.025 0	10	66	44	12	31	54	50	54
	6203			40	+0.025 0	12	72	50	14	34	60	54	60
	6704		20	27	+0.021 0	4	51	35	7.5	23	41	39	32	25	M5(4.3)	8	4.6
	6804			32	+0.025 0	7	60	40	9	28	48	46	38	29	M6(5.2)	9.5	5.6
	6904			37		9	69	47	11	34	56	54	51	24	M8 (6.8)	11	6.6
	6004			42		12	77	54	14	36	64	59	56	32
	6204			47		14	81	58	16	40	68	62	59	34
	6805		25	37		7	69	47	11	34	56	54	51	24
	6905			42		9	77	54	11	36	64	59	56	32
	6005			47		12	88	58	14	41	72	67	63	36	M10 (8.5)	14	8.8
	6205			52	+0.030 0	15	94	64	17	45	78	72	68	39	M10 (8.5)	14	8.8
	6806		30	42	+0.025 0	7	77	54	11	36	64	59	56	32	M8(6.8)	11	6.7
	6906			47	+0.025 0	9	88	58	13	41	72	67	63	36	M10 (8.5)	14	8.8
	6006			55	+0.030 0	13	96	66	15	48	80	73	70	40
	6206			62		16	104	74	18	55	88	79	77	44
	6007		35	62		14	104	74	16	55	88	79	75	44
	6207		35	72		17	126	88	21	64	105	95	92	51	M12(10.5)	17.5	11.2
	6008		40	68		15	114	82	17	60	96	85	80	54	M10(8.5)	14	8.8
	6208		40	80		18	134	96	22	74	113	102	98	56	M12 (10.5)	17.5	11.2
	6010	ZZ (双盖式)	50	80		16	134	96	20	74	113	__	98	56
	6210	ZZ (双盖式)	50	90	+0.035 0	20	147	110	24	83	126	__	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为67开始的型号及623、624、605、606的轴承。

※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
