外径D(mm)
外径d(mm)
轴孔径e(mm)
图片仅供参考，请以已选的规格为准
万向联轴器 螺钉夹紧型 铝合金
条件筛选：
类型 高扭矩万向型
主体材质 铝合金
表面处理 无
轴锁紧方式 螺钉夹紧型
种类筛选 万向型联轴器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面处理 | 附件 |
| DFA01 | 螺钉夹紧型 | 铝合金 | 阳极氧化 | 内六角圆柱头螺钉 |
特点
通过中间部分的模块与衬套来吸收偏差，发生偏差时，对轴和系统的偏心反力最小化； 适用于伺服电机、步进电机、编码器； 应用领域：直角坐标机器人、机床、UVW平台等。

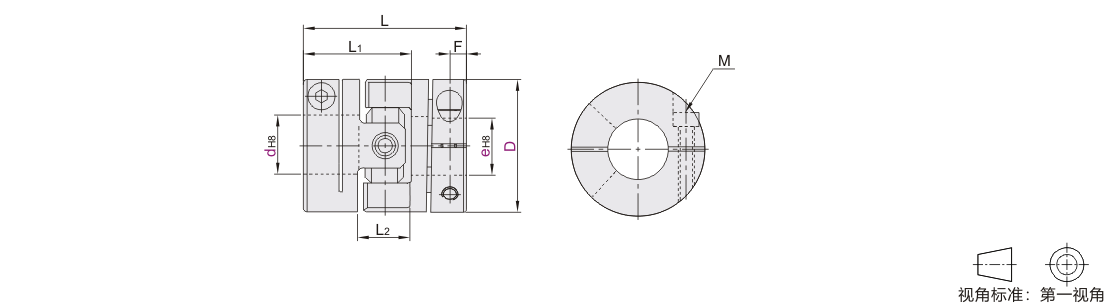

参数图
选型表
| 型号 |
d-e |
|||||||||||||||||||||||
| 代码 | D | |||||||||||||||||||||||
| DFA01 | 26 | d | 5 | 6 | 6.35 | 7 | 8 | 9 | 10 | 11 | 12 | |||||||||||||
| e | 5 6 6.35 7 8 9 10 11 12 | 6 6.35 7 8 9 10 11 12 | 6.35 7 8 9 10 11 12 | 7 8 9 10 11 12 | 8 9 10 11 12 | 9 10 11 12 | 10 11 12 | 11 12 | 12 | |||||||||||||||
| 36 | d | 5 | 6 | 6.35 | 7 | 8 | 9 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |||||
| e | 5 6 6.35 7 8 9 10 11 12 12.7 13 14 15 16 17 18 19 20 | 6 6.35 7 8 9 10 11 12 12.7 13 14 15 16 17 18 19 20 | 6.35 7 8 9 10 11 12 12.7 13 14 15 16 17 18 19 20 | 7 8 9 10 11 12 12.7 13 14 15 16 17 18 19 20 | 8 9 10 11 12 12.7 13 14 15 16 17 18 19 20 | 9 10 11 12 12.7 13 14 15 16 17 18 19 20 | 10 11 12 12.7 13 14 15 16 17 18 19 20 | 11 12 12.7 13 14 15 16 17 18 19 20 | 12 12.7 13 14 15 16 17 18 19 20 | 12.7 13 14 15 16 17 18 19 20 | 13 14 15 16 17 18 19 20 | 14 15 16 17 18 19 20 | 15 16 17 18 19 20 | 16 17 18 19 20 | 17 18 19 20 | 18 19 20 | 19 20 | 20 | ||||||
| 36L | d | 8 | 9 | 10 | 11 | 12 | 12.7 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | ||||||||||
| e | 8 9 10 11 12 12.7 14 15 16 17 18 19 20 | 9 10 11 12 12.7 14 15 16 17 18 19 20 | 10 11 12 12.7 14 15 16 17 18 19 20 | 11 12 12.7 14 15 16 17 18 19 20 | 12 12.7 14 15 16 17 18 19 20 | 12.7 14 15 16 17 18 19 20 | 14 15 16 17 18 19 20 | 15 16 17 18 19 20 | 16 17 18 19 20 | 17 18 19 20 | 18 19 20 | 19 20 | 20 | |||||||||||
尺寸性能表
| 型号 | L | L1 | L2 | F | M | 锁紧扭矩 (N·m) |
额定扭矩 (N·m) |
最大扭矩 (N·m) |
最高转速 (r/min) |
惯性力矩 (kg·m²) |
静态扭转刚性 (N·m/rad) |
容许安装偏差 | 重量（g） | |||
| 代码 | D | 径向(mm) | 角向(°) | 轴向(mm) | ||||||||||||
| DFA01 | 26 | 36 | 24 | 12 | 4 | M3 | 1.5 | 2.2 | 4.4 | 4000 | 3.57×10⁻⁶ | 600 | 0.1 | 2 | ±1 | 40 |
| 36 | 44 | 28.5 | 13 | 5.5 | M4 | 3.4 | 8 | 16 | 3500 | 1.64×10⁻⁵ | 1350 | 0.2 | 90 | |||
| 36L | 54 | 33.5 | 7 | 8 | 16 | 3000 | 5.33×10⁻⁵ | 1650 | 0.2 | 190 | ||||||
惯性力矩和重量按最大孔径计算。
-
