磁力联轴器 螺钉夹紧型/螺钉固定型 平面传动
条件筛选：
种类筛选 磁力联轴器
类型 平面磁力联轴器
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | ||
| 支架 | 支架 | 磁环 | |||
| DCY01 | 平面传动 | 螺钉固定型 | 铝合金 | 阳极氧化 | 镀镍 |
| DCY06 | 不锈钢 | 一 | |||
| DCY11 | 螺钉夹紧型 | 铝合金 | 阳极氧化 | ||
| DCY16 | 不锈钢 | 一 | |||

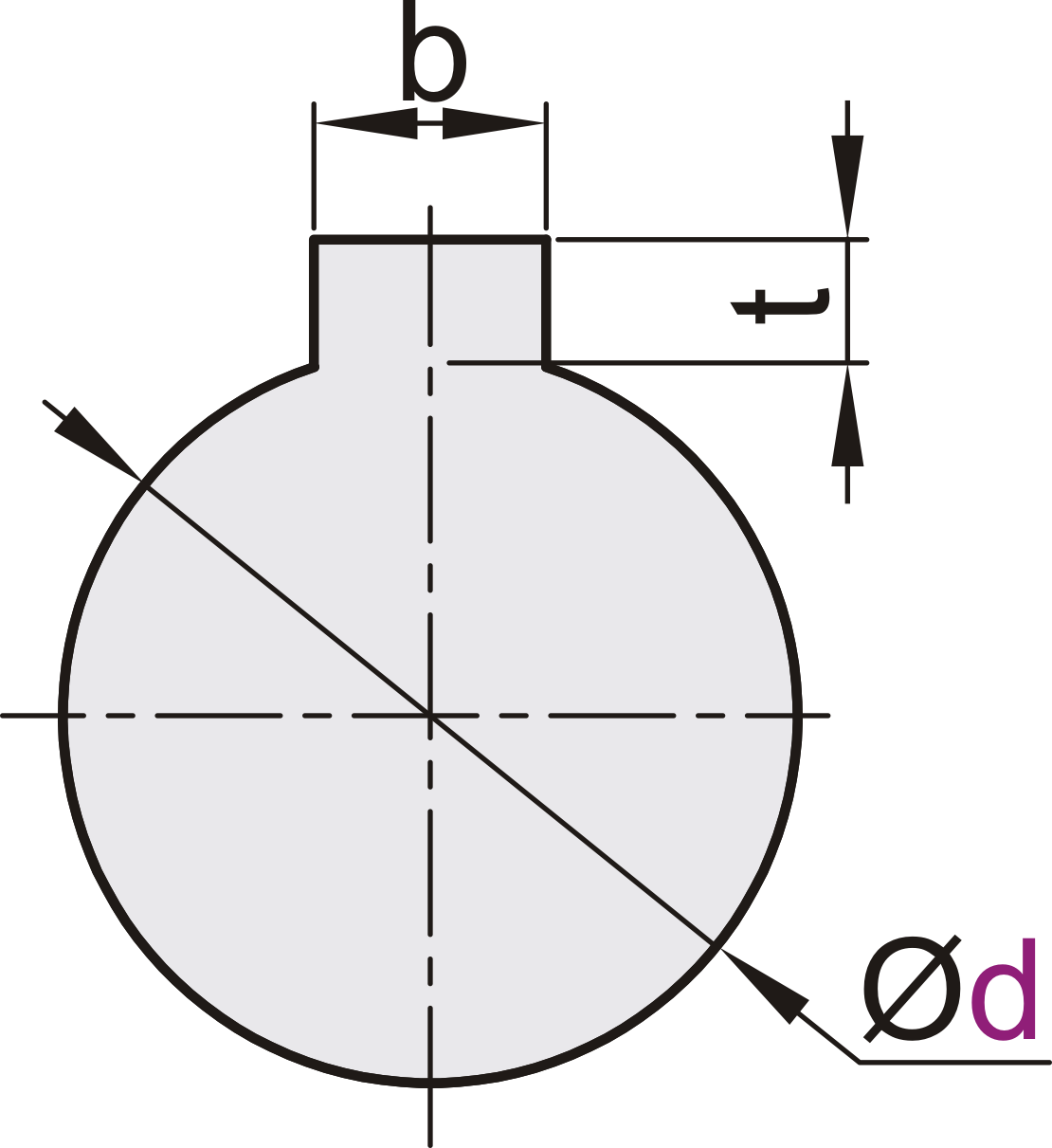

键槽尺寸表
| 轴径尺寸 | 键槽尺寸 |  |
|||
| Ød (mm) |
b | t | |||
| 尺寸 | 公差 | 尺寸 | 公差 | ||
| Ø6~Ø7.99 | 2 | ±0.0125 | 1 | +0.1 0 |
|
| Ø8~Ø10 | 3 | 1.4 | |||
| Ø10.01~Ø12 | 4 | ±0.015 | 1.8 | ||
| Ø12.01~Ø17 | 5 | 2.3 | |||
| Ø17.01~Ø22 | 6 | 2.8 | |||
| Ø22.01~Ø30 | 8 | ±0.018 | 3.3 | ||
| Ø30.01~Ø38 | 10 | +0.2 0 |
|||
| Ø38.01~Ø40 | 12 | ±0.0215 | |||

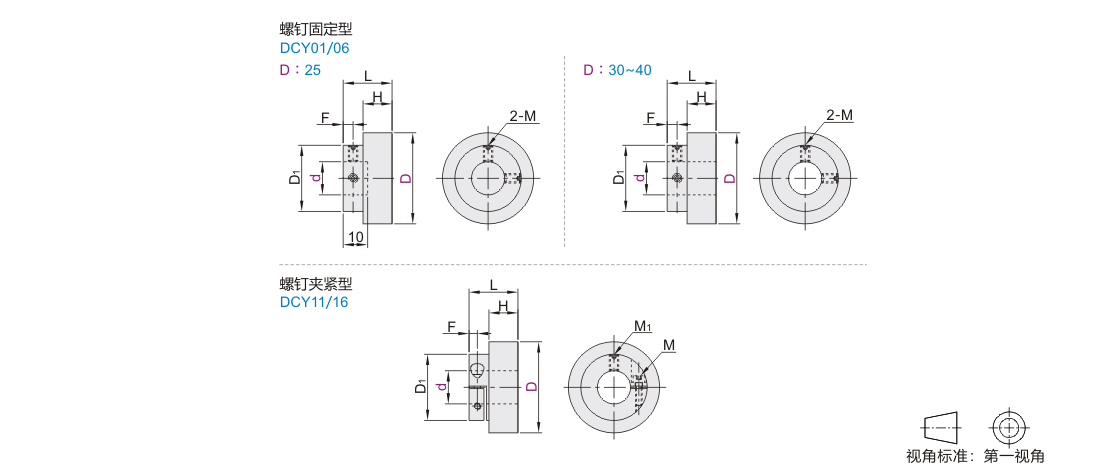

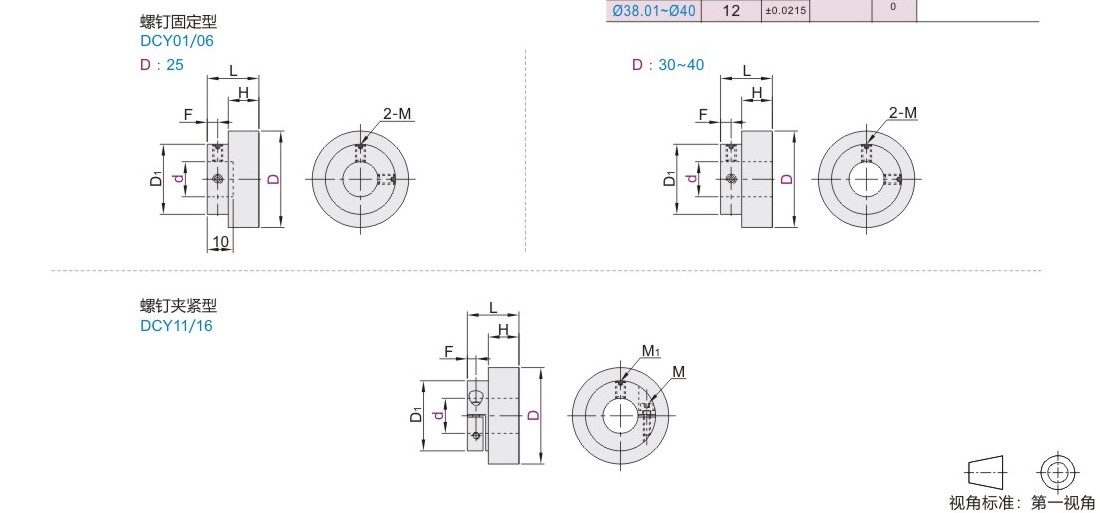

参数图
螺钉固定型
| 型号 | 磁极数 P |
d | D1 | L | F | 磁区 H |
M | 扭矩(N.m) | ||
| 代码 | D | 盲孔 | 通孔 | 间隙1.0mm | ||||||
| DCY01 DCY06 |
25 | 6 | 6 8 | 5 | 20 | 20 | 5 | 10 | M4 | 0.36 |
| 30 | — | 6 8 | 26 | 0.68 | ||||||
| 35 | 30 | 1.1 | ||||||||
| 40 | 10 | 10 12 | 35 | 22 | 12 | M5 | 1.58 | |||
螺钉夹紧型
| 型号 | 磁极数 P |
d | D1 | L | F | 磁区 H |
M | M1 | 扭矩(N.m) 间隙1.0mm |
|
| 代码 | D | |||||||||
| DCY11 DCY16 |
40 | 10 |
10 12 | 35 | 25 | 6 | 13 | M5 |
M4 | 1.58 |
| 45 | 12 15 | 40 | M5 |
2.3 | ||||||
| 50 | 12 15 | 3.2 | ||||||||
| 55 | 15 20 | 45 | 30 |
7.5 | 15 |
4.3 | ||||
| 60 | 15 20 | 50 |
4.95 | |||||||
| 65 | 12 | 20 25 | 5.85 | |||||||
| 70 | 55 | 6.8 | ||||||||
| 80 | 10 | 24 25 30 | 60 | 40 | 10 | 17 | M6 | M6 | 9.65 | |
| 90 | 20 25 30 | 65 |
45 | 12.5 |
20 |
15.5 | ||||
| 100 | 20 25 30 | 50 | M8 | M8 | 22 | |||||
