弹性柱销联轴器 HL型 带键槽螺钉固定型
条件筛选：
种类筛选 HL型弹性柱销联轴器
类型 柱销式
主体材质 S45C
表面处理 发黑
调整环材质 尼龙
轴锁紧方式 带键槽螺钉固定型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
起订量：1PCS
, 加量幅度：1PCS
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码DCN22的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
引导式选型
技术图档
全部型号
3D预览
技术图档（二）

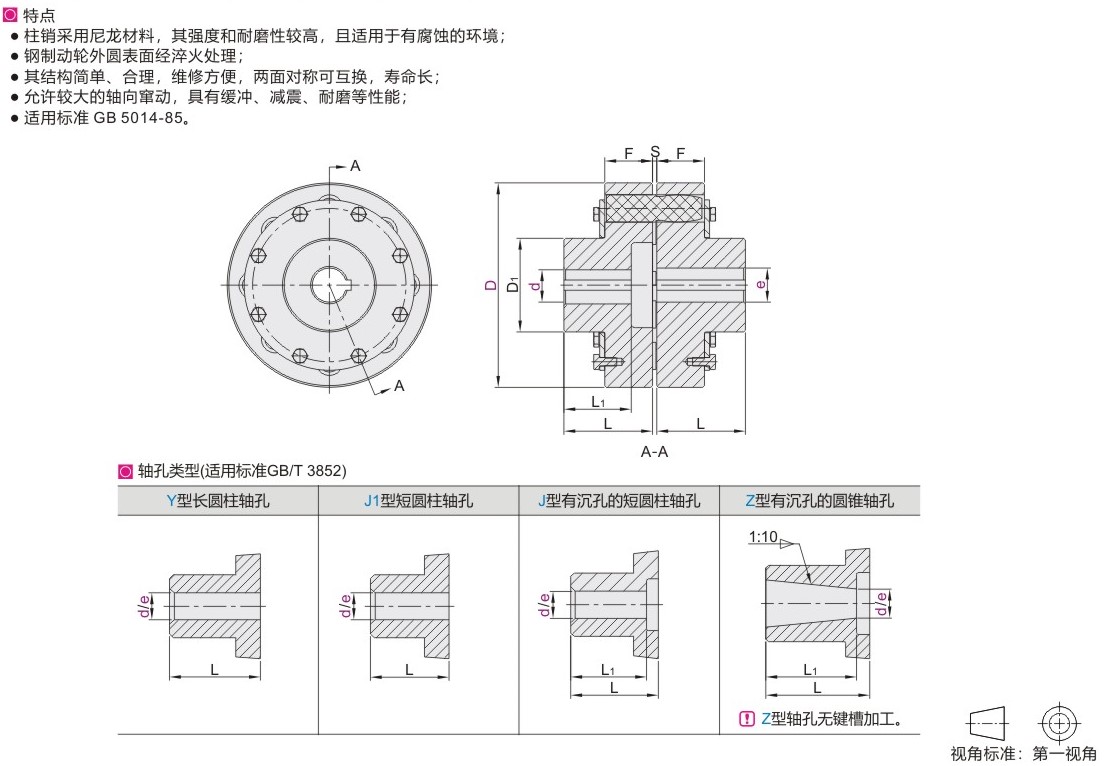

产品简介
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | |
| 主体 | 柱销 | 主体 | |||
| DCN22 | 带键槽螺钉固定型 | S45C | 尼龙 | 发黑 | 内六角紧定螺钉 |

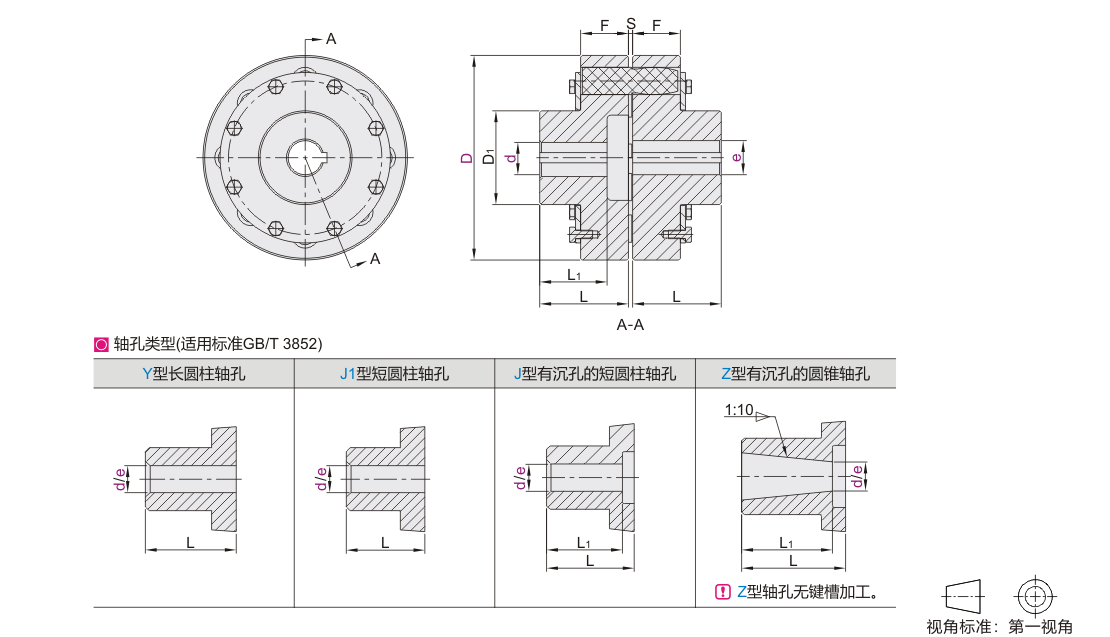

参数图
选型表
| 型号 | d-e | 轴孔类型 | 轴孔长度 | D1 | S | F | 额定 扭矩 (N ·m) |
许用 转速 (r/min) |
转动 惯量 (kg.m²) |
容许安装偏差 | 重量 (kg) |
国标 型号 |
|||||||
| 代码 | D | d孔侧 | e孔侧 | Y型 | J1型 | J型/Z型 | 径向 (mm) |
角向 (°) |
轴向 (mm) |
||||||||||
| L | L | L | L1 | ||||||||||||||||
| DCN22 | 90 | 12 14 |
Y
|
32 | 27 | 32 | 27 | 40 | 2.5 | 20 | 250 | 8500 | 0.002 | 0.15 | 0.5 | ±0.5 | 2 | HL1 | |
| 16 18 19 | 42 | 30 | 42 | 30 | |||||||||||||||
| 20 22 24 | 52 | 38 | 52 | 38 | |||||||||||||||
| 120 | 20 22 24 | 55 | 28 | 560 | 6300 | 0.009 | ±1 | 5 | HL2 | ||||||||||
| 25 28 | 62 | 44 | 62 | 44 | |||||||||||||||
| 30 32 35 | 82 | 60 | 82 | 60 | |||||||||||||||
| 160 | 30 32 35 38 | 75 | 36 | 1250 | 4750 | 0.026 | 8 | HL3 | |||||||||||
| 40 42 45 48 | 112 | 84 | 112 | 84 | |||||||||||||||
| 195 | 40 42 45 48 50 55 56 | 100 | 3 | 45 | 2500 | 3870 | 0.109 | ±1.5 | 22 | HL4 | |||||||||
| 60 63 | 142 | 107 | 142 | 107 | |||||||||||||||
| 220 | 50 55 56 60 63 65 70 71 75 | 120 | 3150 | 3450 | 0.191 | 30 | HL5 | ||||||||||||
| 280 | 60 63 65 70 71 75 80 | 140 | 4 | 56 | 6300 | 2720 | 0.543 | 0.2 | ±2 | 53 | HL6 | ||||||||
| 85 | 172 | 132 | 172 | 132 | |||||||||||||||
| 320 | 70 71 75 | 142 | 107 | 142 | 107 | 170 | 11200 | 2360 | 1.314 | 98 | HL7 | ||||||||
| 80 85 90 95 | 172 | 132 | 172 | 132 | |||||||||||||||
| 100 110 | 212 | 167 | 212 | 167 | |||||||||||||||
| 360 | 80 85 90 95 100 110 120 125 | 200 | 5 | 16000 | 2120 | 2.023 | 119 | HL8 | |||||||||||
| 410 | 100 110 120 125 | 230 | 65 | 22400 | 1850 | 4.386 | 197 | HL9 | |||||||||||
| 130 140 | 252 | 202 | 252 | 202 | |||||||||||||||
| 480 | 110 120 125 | 212 | 167 | 212 | 167 | 280 | 6 | 75 | 35500 | 1600 | 9.760 | 0.25 | ±2.5 | 322 | HL10 | ||||
| 130 140 150 | 252 | 202 | 252 | 202 | |||||||||||||||
| 160 170 180 | 302 | 242 | 302 | 242 | |||||||||||||||
