        蛇形弹簧联轴器 JS型 带键槽螺钉固定型

        条件筛选：

        种类筛选 蛇形弹簧联轴器
        类型 JS型
        主体材质 S45C
        表面处理 发黑
        轴锁紧方式 带键槽螺钉固定型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        引导式选型

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 3 项未选择

          重置

          代码

          产品选型

          外径D(mm)

          外径d(mm)

          18~200
          /0.1

          轴孔径e(mm)

          18~200
          /0.1

          规格参数

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 主体 附件
          材质 表面处理
          DCS51 JS型 带键槽螺钉固定型 S45C 发黑 内六角紧定螺钉

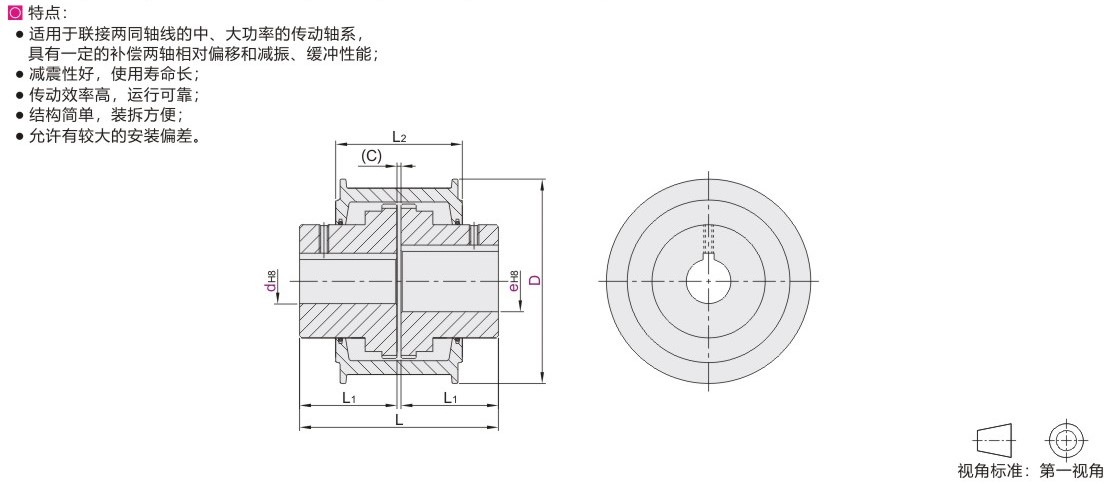

          特点：
          ●适用于联接两同轴线的中、大功率的传动轴系，具有一定的补偿两轴相对偏移和减振、缓冲性能；
          ●减震性好，使用寿命长；
          ●传动效率高，运行可靠；
          ●结构简单，装拆方便；
          ●允许有较大的安装偏差。

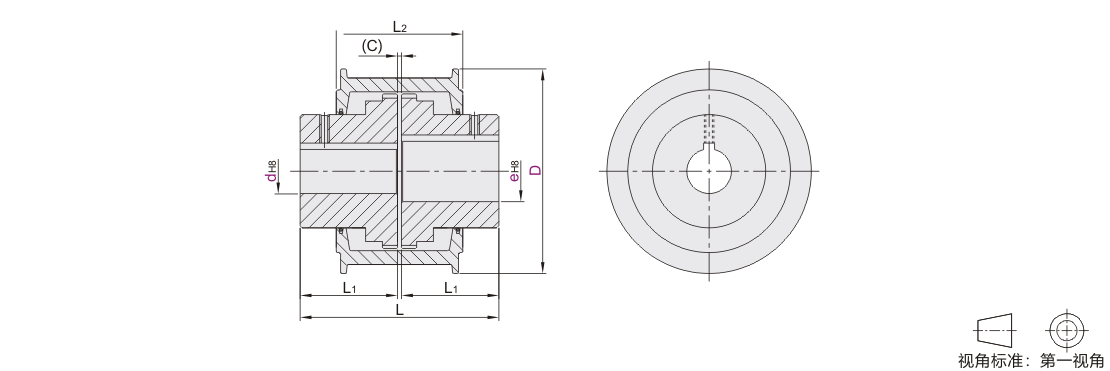

          参数图



          选型表

          型号 d-e
          最小单位0.1          		 L L1 L2 C 额定扭矩
          (N·m)          		 容许转速
          (r/min)          		 容许安装偏差 重量
          (kg)          		 润滑油
          (kg)
          代码    D 径向(mm) 角向0.25°时(mm) 轴向(mm)
          DCS51    95  18~22 97  47  66  3  45  4500  0.15  0.076  ±0.3 1.91  0.027
            105  22~35 68  140  2.59  0.041
            115  25~42 103  50  70  224  3.36  0.054
            130  32~60 123  60  80  400  0.2  0.1  5.45  0.068
            150  40~56 129  63  92  630  4350  0.127  7.26  0.086
            160  48~65 155  76  95  900  4125  10.4  0.113
            190  55~80 181  89  116  1800  3600  0.15  17.7  0.172
            210  65~95 199  98  122  3150  0.18  25.4  0.254
            250  75~110 245  120  155  5  5600  2440  0.25  0.2  ±0.5 42.2  0.426
            270  85~120 259  127  162  8000  2250  0.23  54.5  0.508
            310  90~140 304  149  192  6  12500  2025  0.28  0.25  ±0.6 81.3  0.735
            346  110~170 330  162  195  18000  1800  0.3  121  0.908
            384  120~200 374  184  201  25000  1650  0.33  178  1.135
