万向节 快速锁紧型 单节式
条件筛选：
种类筛选 万向节
主体材质 SCR440
节数 单节式
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
● 单节式
| 代码 | 类型 |
材质 | 热处理 | |
| DDF01 | 快速锁紧型 | 一端圆孔一端键槽型 | SCR440 | 调质 |
| DDF11 | 一端圆孔一端六角孔型 | |||
单节万向节带快速锁紧（可脱开）。每节最大转动角度30°万向节工作时转速、扭矩、角度三者之间是相互影响的关系。

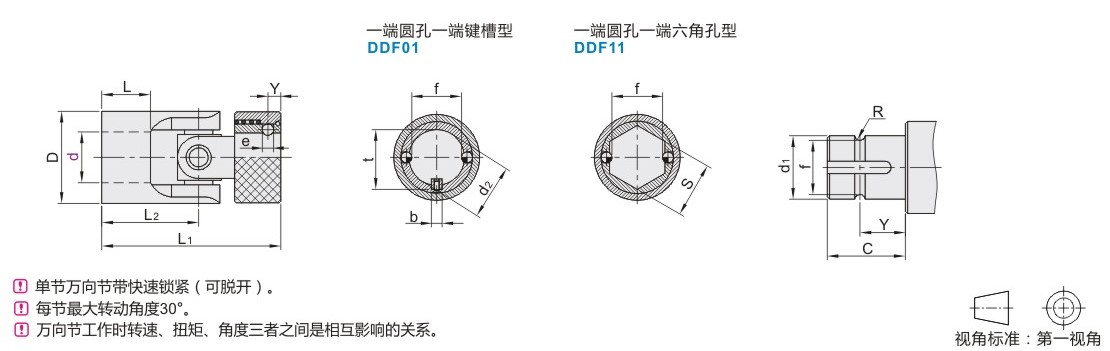

参数图
选型表
| 型号 |
d1/d2 |
D |
L |
L1 |
L2 |
C |
Y |
e |
f-0.1 -0.3 |
bJs9 |
t |
SH8 |
|
| 代码 | dH7 | ||||||||||||
| DDF01 DDF11 |
8 | 8 | 16 | 9 | 38 | 18 | 10 | 4 | 4 | 6.56 | 3 | 9.4 | 8 |
| 10 | 10 | 20 | 10 | 42 | 21 | 12 | 9.06 | 4 | 11.8 | 10 | |||
| 12 | 12 | 23 | 14 | 52 | 26 | 15 | 7.5 | 4.8 | 10.48 | 13.8 | 12 | ||
| 14 | 14 | 25 | 16 | 59 | 29.5 | 17 | 8.5 | 5.5 | 11.88 | 5 | 16.3 | 14 | |
| 16 | 16 | 32 | 23 | 86 | 43 | 24 | 14 | 6.35 | 14.8 | 18.3 | 16 | ||
| 18 | 18 | 36 | 25 | 96 | 48 | 28 | 19 | 8 | 16 | 6 | 20.8 | 18 | |
| 20 | 20 | 42 | 25 | 108 | 54 | 31 | 18 | 22.8 | 20 | ||||
-
