型号：
型号筛选
可选加工（可选）
未生成型号，还有 5 项未选择
重置
代码
- DBL32
- DBL42
无数据
参数选型
膜片
- 单膜片
- 双膜片
无数据
产品选型
代码
- DBL32
- DBL42
无数据
外径Dmm
- 68
- 81
- 93
- 104
无数据
轴孔径dmm
- 10
- 12
- 14
- 15
- 16
- 18
- 20
- 22
- 24
- 25
- 28
- 30
- 32
- 35
- 38
- 40
- 42
- 45
无数据
轴孔径emm
- 10
- 12
- 14
- 15
- 16
- 18
- 20
- 22
- 24
- 25
- 28
- 30
- 32
- 35
- 38
- 40
- 42
- 45
无数据
价格生成中...
图片仅供参考，请以已选的规格为准
膜片免键式联轴器 双侧免键型 碳钢 发黑
条件筛选：
种类筛选 膜片式联轴器
类型 高扭矩高速膜片免键式
主体材质 S45C
表面处理 发黑
轴锁紧方式 双侧免键型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
产品简介
产品问答
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | ||
| 主体 | 膜片 | 主体 | ||||
| DBL32 | 免键式 | 单膜片 | S45C | 不锈钢 | 发黑 | 外六角螺栓 |
| DBL42 | 双膜片 | |||||

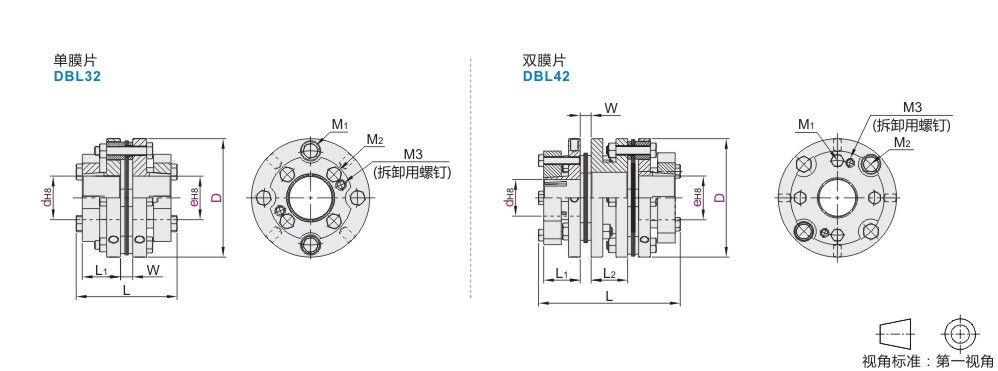

参数图
DBL32~42
| 型号 | d-e | ||||||||||
| 代码 | D | ||||||||||
|
单膜片
双膜片 |
68 | d | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 22 | |
| e | 10 12 14 15 16 18 20 22 | 12 14 15 16 18 20 22 | 14 15 16 18 20 22 | 15 16 18 20 22 | 16 18 20 22 | 18 20 22 | 20 22 | 22 | |||
| 81 | d | 15 | 16 | 18 | 20 | 22 | 24 | 25 | 28 | 30 | |
| e | 15 16 18 20 22 24 25 28 30 | 16 18 20 22 24 25 28 30 | 18 20 22 24 25 28 30 | 20 22 24 25 28 30 | 22 24 25 28 30 | 24 25 28 30 | 25 28 30 | 28 30 | 30 | ||
| 93 | d | 20 | 22 | 24 | 25 | 28 | 30 | 35 | 38 | ||
| e | 20 22 24 25 28 30 35 38 | 22 24 25 28 30 35 38 | 24 25 28 30 35 38 | 25 28 30 35 38 | 28 30 35 38 | 30 35 38 | 35 38 | 38 | |||
| 104 | d | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 46 | |
| e | 25 28 30 32 35 38 40 42 46 | 28 30 32 35 38 40 42 46 | 30 32 35 38 40 42 46 | 32 35 38 40 42 46 | 35 38 40 42 46 | 38 40 42 46 | 40 42 46 | 42 46 | 46 | ||
尺寸性能表
| 型号 | L |
L1 |
W |
L2 |
M1 |
M1 锁紧扭矩 (N .m) |
M2 |
M2 锁紧扭矩 (N.m) |
额定扭矩 (N.m) |
最大扭矩 (N .m) |
容许安装偏差 |
静态扭转 刚性 (N .m/rad) |
惯性力矩 (kg.m²) |
最高转速 (r/min) |
重量 (g) |
||||
| 代码 | D | 角向 (°) |
径向 (mm) |
轴向 (mm) |
|||||||||||||||
| 单膜片 DBL32 |
68 | 58 | 22 | 7 | 一 | M5 | 7 | M5 | 7 | 40 | 70 | 1 | 一 | ±0.8 | 2.4×10⁴ | 2.96×10⁻⁴ | 20000 | 600 | |
| 81 | 64.5 | 25 | 7.5 | M6 | 14 | 14 | 85 | 150 | ±0.9 | 8.8×10⁴ | 7.30×10⁻⁴ | 20000 | 900 | ||||||
| 93 | 71 | 27 | 9 | M8 | 34 | M6 | 34 | 175 | 308 | ±1.0 | 9.2×10⁴ | 14.2×10⁻⁴ | 18000 | 1300 | |||||
| 104 | 78 | 30 | 10 | 240 | 445 | ±1.1 | 25.5×10⁴ | 23.5×10⁻⁴ | 15000 | 1700 | |||||||||
| 单膜片 DBL42 |
68 | 89 | 22 | 7 | 24 | M5 | 7 | M5 | 7 | 40 | 70 | 1.5 | 0.5 | ±1.6 | 1.18×10⁴ | 5.38×10⁻⁴ | 20000 | 1050 | |
| 81 | 97 | 25 | 7.5 | 25 | M6 | 14 | 14 | 85 | 142 | 0.55 | ±1.8 | 3.92×10⁴ | 12.8×10⁻⁴ | 20000 | 1520 | ||||
| 93 | 109 | 27 | 9 | 29 | M8 | 34 | M6 | 34 | 170 | 300 | 0.6 | ±2.0 | 7.84×10⁴ | 26.0×10⁻⁴ | 18000 | 2328 | |||
| 104 | 122 | 30 | 10 | 34 | 240 | 430 | ±2.2 | 12.7×10⁴ | 42.4×10⁻⁴ | 15000 | 2985 | ||||||||
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、不同材质的本体应该怎么选？
膜片式联轴器本体材质主要为铝合金、不锈钢和碳钢，铝合金材质适用于运转稳定、轻微冲撞的工况，刚性和惯性力矩小；
不锈钢和碳钢适用于冲撞相对大的工况，刚性和惯性力矩大，其中不锈钢适用于对防锈和防腐蚀要求高的工况。
2、膜片式联轴器的寿命一般是多长？
联轴器的使用寿命跟使用工况息息相关，包括环境因素，负载情况，维护保养情况，工作频率。
在正常的使用条件下，联轴器在整个寿命周期内能传递大于一百万次的动态载荷。
3、导致膜片断裂的原因是什么？
1、安装轴的同心度超出所选联轴器的容差范围
2、出现瞬时过载扭矩超出联轴器最大扭矩的情况
3、所选联轴器的扭矩不满足工况使用
4、安装联轴器时，轴超过膜片位置，导致运转时，膜片受轴挤压断裂
4、膜片联轴器能能否承受轴向力？
膜片联轴器虽然为挠性联轴器，能容许一定的轴向偏差，但联轴器主要用于扭矩传递，在传递扭矩的同时受轴向力，将大大减弱膜片的扭矩传递性能，影响联轴器的使用寿命。
