型号：
型号筛选
可选加工（可选）
未生成型号，还有 5 项未选择
重置
代码
- DBL71
- DBL76
无数据
参数选型
膜片
- 单膜片
- 双膜片
无数据
产品选型
代码
- DBL71
- DBL76
无数据
外径Dmm
- 68
- 82
- 94
- 104
- 126
- 144
无数据
轴孔径dmm
- 12
- 14
- 15
- 16
- 20
- 22
- 25
- 28
- 30
- 35
无数据
轴孔径emm
- 12
- 14
- 15
- 16
- 20
- 22
- 25
- 28
- 30
- 35
无数据
价格生成中...
图片仅供参考，请以已选的规格为准
膜片免键式联轴器 双侧免键型 碳钢 发黑 摩擦连接
条件筛选：
种类筛选 膜片式联轴器
类型 膜片免键阶梯式
主体材质 S45C
表面处理 发黑
轴锁紧方式 摩擦连接型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
产品简介
产品问答
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | ||
| 主体 | 膜片 | 主体 | ||||
| DBL71 | 摩擦连接型 | 单膜片 | S45C | 不锈钢 | 发黑 | 外六角螺栓 |
| DBL76 | 双膜片 | |||||

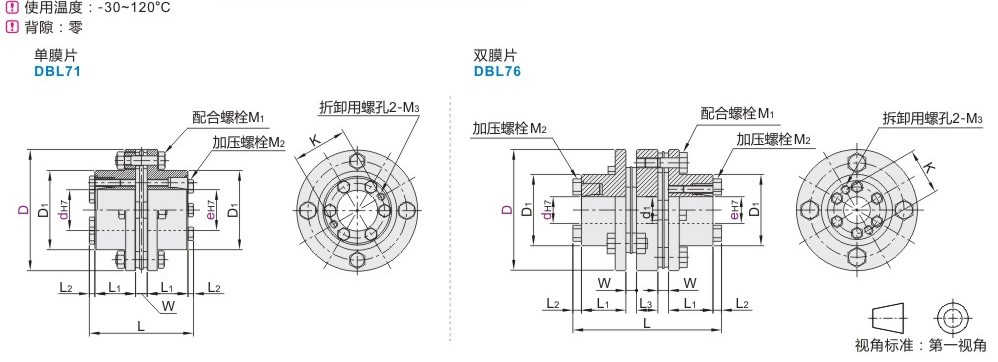

参数图
选型表
| 型号 | d-e | |||||
| 代码 | D | |||||
|
单膜片
双膜片 |
68 | d | 12 | 14 | 15 | |
| e | 12 14 15 | 14 15 | 15 | |||
| 82 | d | 15 | 16 | 20 | 22 | |
| e | 15 16 20 22 | 16 20 22 | 20 22 | 22 | ||
| 94 | d | 25 | 28 | |||
| e | 25 28 | 28 | ||||
| 104 | d | 25 | 28 | 30 | 35 | |
| e | 25 28 30 35 | 28 30 35 | 30 35 | 35 | ||
| 126 | d | 30 | 35 | |||
| e | 30 35 | 35 | ||||
| 144 | d | 35 | ||||
| e | 35 | |||||
尺寸性能表
| 型号 | L |
L1 |
L2 |
L3 |
W |
D1 |
d1 |
K |
M2 |
M2 |
M3 |
|
| 代码 | D | |||||||||||
| 单膜片 DBL71 |
68 | 65.6 | 25 | 4.8 | — | 6 | 40 | 一 | 30 | M6 | M5 | M5 |
| 82 | 75.6 | 30 | 54 | 38 | M6 | M6 | ||||||
| 94 | 77.6 | 8 | 58 | 42 | M8 | |||||||
| 104 | 89.6 | 35 | 10 | 68 | 48 | |||||||
| 126 | 101.6 | 40 | 5.3 | 11 | 78 | 54 | M10 | M8 | M8 | |||
| 144 | 112.6 | 45 | 12 | 88 | 61 | M12 | ||||||
| 双膜片 DBL76 |
68 | 83.6 | 25 | 4.8 | 12 | 6 | 40 | 24 | 30 | M6 | M5 | M5 |
| 82 | 93.6 | 30 | 54 | 28 | 38 | M6 | M6 | |||||
| 94 | 107.6 | 22 | 8 | 58 | 32 | 42 | M8 | |||||
| 104 | 119.6 | 35 | 20 | 10 | 68 | 34 | 48 | |||||
| 126 | 137.6 | 40 | 5.3 | 25 | 11 | 78 | 40 | 54 | M10 | M8 | M8 | |
| 144 | 154.6 | 45 | 30 | 12 | 88 | 46 | 61 | M12 | ||||
| 型号 |
锁紧扭矩M1 (N.m) |
锁紧扭矩M2 (N.m) |
额定扭矩 (N.m) |
最高转速 (r/min) |
惯性力矩 (kg.m²) |
静态扭转刚性 (N.m/rad) |
容许安装偏差 |
重量 (g) |
|||
| 代码 | D | 径向(mm) | 角向(°) | 轴向(mm) | |||||||
| 单膜片 DBL71 |
68 | 14 | 8 | 40 | 5000 | 0.30×10⁻³ | 29000 | 一 | 1 | ±0.8 | 700 |
| 82 | 14 | 80 | 0.93×10⁻³ | 83000 | ±1 | 1000 | |||||
| 94 | 34 | 180 | 1.8×10⁻³ | 170000 | ±1.2 | 1800 | |||||
| 104 | 250 | 2.7×10⁻³ | 250000 | ±1.4 | 2300 | ||||||
| 126 | 68 | 34 | 450 | 6.8×10⁻³ | 430000 | ±1.6 | 4100 | ||||
| 144 | 118 | 580 | 14.01×10⁻³ | 780000 | ±1.8 | 6400 | |||||
| 双膜片 DBL76 |
68 | 14 | 8 | 40 | 5000 | 0.41×10⁻³ | 14000 | 0.3 | 1(单侧) | ±1.6 | 900 |
| 82 | 14 | 80 | 1.16×10⁻³ | 41000 | ±2 | 1600 | |||||
| 94 | 34 | 180 | 2.4×10⁻³ | 85000 | 0.5 | ±2.4 | 2500 | ||||
| 104 | 250 | 3.7×10⁻³ | 125000 | ±2.8 | 3000 | ||||||
| 126 | 68 | 34 | 450 | 4400 | 9.5×10⁻³ | 215000 | 0.6 | ±3.2 | 5600 | ||
| 144 | 118 | 580 | 3800 | 19.11×10⁻³ | 390000 | 0.7 | ±3.6 | 8600 | |||
！惯性力矩和重量为最大孔径时的值。
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、不同材质的本体应该怎么选？
膜片式联轴器本体材质主要为铝合金、不锈钢和碳钢，铝合金材质适用于运转稳定、轻微冲撞的工况，刚性和惯性力矩小；
不锈钢和碳钢适用于冲撞相对大的工况，刚性和惯性力矩大，其中不锈钢适用于对防锈和防腐蚀要求高的工况。
2、膜片式联轴器的寿命一般是多长？
联轴器的使用寿命跟使用工况息息相关，包括环境因素，负载情况，维护保养情况，工作频率。
在正常的使用条件下，联轴器在整个寿命周期内能传递大于一百万次的动态载荷。
3、导致膜片断裂的原因是什么？
1、安装轴的同心度超出所选联轴器的容差范围
2、出现瞬时过载扭矩超出联轴器最大扭矩的情况
3、所选联轴器的扭矩不满足工况使用
4、安装联轴器时，轴超过膜片位置，导致运转时，膜片受轴挤压断裂
4、膜片联轴器能能否承受轴向力？
膜片联轴器虽然为挠性联轴器，能容许一定的轴向偏差，但联轴器主要用于扭矩传递，在传递扭矩的同时受轴向力，将大大减弱膜片的扭矩传递性能，影响联轴器的使用寿命。
