膜片式联轴器 双侧螺钉夹紧型 铝合金 单/双膜片
条件筛选：
种类筛选 膜片式联轴器
类型 膜片式
主体材质 铝合金
表面处理 本色阳极氧化
轴锁紧方式 螺钉夹紧型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
附件 |
||
| 主体 | 膜片 | |||||
| DBM02 | 螺钉夹紧型 | 单膜片 | 铝合金 | 不锈钢 | 本色阳极氧化 | 内六角圆柱头螺钉 |
| DBM22 | 双膜片 | |||||

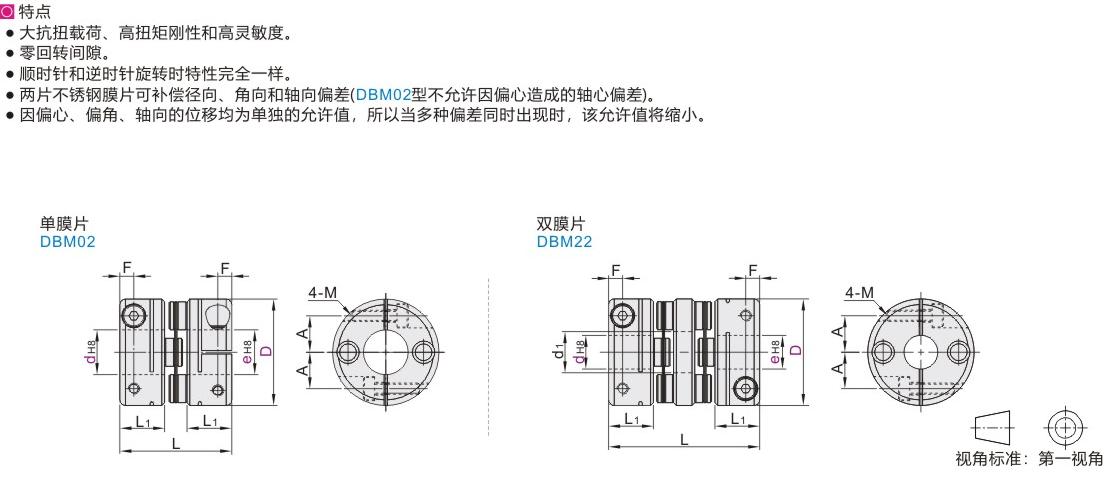

参数图
DBM02-DBM22
| 型号 | d-e | |||||||||||||
| 代码 | D | |||||||||||||
| 单膜片 DBM02 双膜片 DBM22 |
19 | d | 4 | 4.5 | 5 | 6 | 6.35 | 7 | 8 | |||||
| c | 4 4.5 5 6 6.35 7 8 | 4.5 5 6 6.35 7 8 | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | |||||||
| 25 | d | 6 | 6.35 | 7 | 8 | 9.53 | 10 | 11 | ||||||
| e | 6 6.35 7 8 9.53 10 11 | 6.35 7 8 9.53 10 11 | 7 8 9.53 10 11 | 8 9.53 10 11 | 9.53 10 11 | 10 11 | 11 | |||||||
| 32 | d | 8 | 9.53 | 10 | 11 | 12 | 14 | 15 | ||||||
| e | 8 9.53 10 11 12 14 15 | 9.53 10 11 12 14 15 | 10 11 12 14 15 | 11 12 14 15 | 12 14 15 | 14 15 | 15 | |||||||
| 40 | d | 9.53 | 10 | 11 | 12 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | ||
| e | 9.53 10 11 12 14 15 16 17 18 19 20 | 10 11 12 14 15 16 17 18 19 20 | 11 12 14 15 16 17 18 19 20 | 12 14 15 16 17 18 19 20 | 14 15 16 17 18 19 20 | 15 16 17 18 19 20 | 16 17 18 19 20 | 17 18 19 20 | 18 19 20 | 19 20 | 20 | |||
| 50 | d | 11 | 12 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | |
| e | 11 12 14 15 16 17 18 19 20 22 24 25 | 12 14 15 16 17 18 19 20 22 24 25 | 14 15 16 17 18 19 20 22 24 25 | 15 16 17 18 19 20 22 24 25 | 16 17 18 19 20 22 24 25 | 17 18 19 20 22 24 25 | 18 19 20 22 24 25 | 19 20 22 24 25 | 20 22 24 25 | 22 24 25 | 24 25 | 25 | ||
尺寸性能表
| 型号 |
L |
L1 |
A |
F |
d1 |
M |
锁紧扭矩 (N·m) |
额定扭矩 (N·m) |
最大扭矩 (N·m) |
容许安装偏差 |
静态扭转刚性 (N·m/rad) |
最高转速 (r/min) |
惯性力矩 (kg·m²) |
重量 (g) |
|||
| 代码 | D | 角向(°) | 径向(mm) | 轴向(mm) | |||||||||||||
| 单膜片 DBM02 |
19 | 20 | 8 | 6.5 | 2.5 | 一 | M2 | 0.4 | 0.7 | 1.4 | 0.7 |
一 | ±0.2 | 280 | 33000 | 6.3×10-7 | 9 |
| 25 | 24 | 10 | 9 | 3 | M2.5 | 1 | 1 | 2 | 630 | 25000 | 2.1×10-6 | 19 | |||||
| 32 | 29 | 12 | 11 | 4 | M3 | 1.5 | 2.5 | 5 | 1600 | 19000 | 7.2×10-6 | 41 | |||||
| 40 | 33 | 14 | 15 | 5 | M4 | 2.5 | 3.5 | 7 | 2600 | 15000 | 1.3×10-5 | 68 | |||||
| 50 | 42 | 18 | 18 | 6 | M5 | 7 | 9 | 18 | 3100 | 12000 | 6.1×10-5 | 140_ | |||||
| 双膜片 DBM22 |
19 | 28 | 8 | 6.5 | 2.5 | 8 | M2 | 0.4 | 0.7 | 1.4 | 1.5 | 0.12 | ±0.5 | 200 | 33000 | 8.7×10-7 | 18 |
| 25 | 32 | 10 | 9 | 3 | 12 | M2.5 | 1 | 1 | 2 | 450 | 25000 | 2.7×10-6 | 25 | ||||
| 32 | 40 | 12 | 11 | 4 | 15 | M3 | 1.5 | 2.5 | 5 | 0.15 | 1100 | 19000 | 9.6×10-6 | 60 | |||
| 40 | 44 | 14 | 15 | 5 | 21 | M4 | 2.5 | 3.5 | 7 | 1400 | 15000 | 1.9×10-5 | 100 | ||||
| 50 | 57 | 18 | 18 | 6 | 25.2 | M5 | 7 | 9 | 18 | 2200 | 12000 | 8.1×10-5 | 210 | ||||
惯性力矩和重量按最大孔径计算。
可选加工参数
可选加工
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、不同材质的本体应该怎么选？
膜片式联轴器本体材质主要为铝合金、不锈钢和碳钢，铝合金材质适用于运转稳定、轻微冲撞的工况，刚性和惯性力矩小；
不锈钢和碳钢适用于冲撞相对大的工况，刚性和惯性力矩大，其中不锈钢适用于对防锈和防腐蚀要求高的工况。
2、膜片式联轴器的寿命一般是多长？
联轴器的使用寿命跟使用工况息息相关，包括环境因素，负载情况，维护保养情况，工作频率。
在正常的使用条件下，联轴器在整个寿命周期内能传递大于一百万次的动态载荷。
3、导致膜片断裂的原因是什么？
1、安装轴的同心度超出所选联轴器的容差范围
2、出现瞬时过载扭矩超出联轴器最大扭矩的情况
3、所选联轴器的扭矩不满足工况使用
4、安装联轴器时，轴超过膜片位置，导致运转时，膜片受轴挤压断裂
4、膜片联轴器能能否承受轴向力？
膜片联轴器虽然为挠性联轴器，能容许一定的轴向偏差，但联轴器主要用于扭矩传递，在传递扭矩的同时受轴向力，将大大减弱膜片的扭矩传递性能，影响联轴器的使用寿命。
