膜片阶梯式联轴器 螺钉夹紧型 碳钢 发黑
条件筛选：
种类筛选 膜片式联轴器
类型 膜片式
主体材质 S45C
表面处理 发黑
轴锁紧方式 螺钉夹紧型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | ||
| 主体 | 膜片 | 主体 | ||||
| DBN11 | 螺钉夹紧型 | 单膜片 | S45C | 不锈钢 | 发黑 | 内六角圆柱头螺钉 |
| DBN16 | 双膜片 | |||||

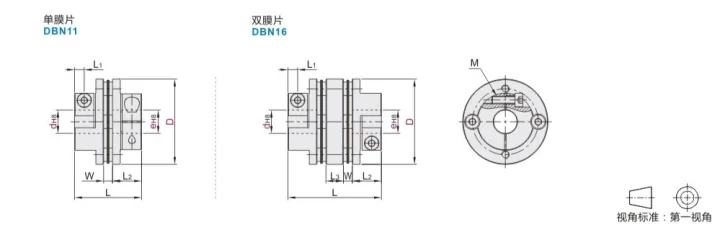

参数图
选型表
| 型号 | d-e |
||||||||||||||
| 代码 | D | ||||||||||||||
|
单膜片
双膜片 |
56 | d | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
|
| e | 10 11 12 12.7 13 14 15 16 17 18 19 20 | 11 12 12.7 13 14 15 16 17 18 19 20 | 12 12.7 13 14 15 16 17 18 19 20 | 12.7 13 14 15 16 17 18 19 20 | 13 14 15 16 17 18 19 20 | 14 15 16 17 18 19 20 | 15 16 17 18 19 20 | 16 17 18 19 20 | 17 18 19 20 | 18 19 20 | 19 20 | 20 |
|||
| 68 | d | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | |
| e | 12 12.7 13 14 15 16 17 18 19 20 22 24 25 | 12.7 13 14 15 16 17 18 19 20 22 24 25 | 13 14 15 16 17 18 19 20 22 24 25 | 14 15 16 17 18 19 20 22 24 25 | 15 16 17 18 19 20 22 24 25 | 16 17 18 19 20 22 24 25 | 17 18 19 20 22 24 25 | 18 19 20 22 24 25 | 19 20 22 24 25 | 20 22 24 25 | 22 24 25 | 24 25 | 25 | ||
| 82 | d | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | ||
| e | 14 15 16 17 18 19 20 22 24 25 28 30 | 15 16 17 18 19 20 22 24 25 28 30 | 16 17 18 19 20 22 24 25 28 30 | 17 18 19 20 22 24 25 28 30 | 18 19 20 22 24 25 28 30 | 19 20 22 24 25 28 30 | 20 22 24 25 28 30 | 22 24 25 28 30 | 24 25 28 30 | 25 28 30 | 28 30 | 30 | |||
尺寸性能表
| 型号 | L | L1 | L2 | L3 | W | M | 锁紧扭矩 （N.m） |
额定扭矩 （N.m） |
最大扭矩 （N.m） |
惯性力矩 (kg.m²) |
静态扭转刚性 （N.m/rad） |
容许安装偏差 | 重量 （g） |
|||
| 代码 | D | 角向（°） | 径向（mm） | 轴向（mm） | ||||||||||||
| 单膜片 DBN11 |
56 | 45.25 | 6.6 | 20 | — | 5.25 | M5 | 7 | 35 | 70 | 1.5×10⁻⁴ | 20000 | 0.2 | 1 | ±0.4 | 420 |
| 68 | 53.8 | 7.6 | 24 | 5.8 | M6 | 14 | 72 | 144 | 3.7×10⁻⁴ | 35000 | ±0.5 | 700 | ||||
| 82 | 68 | 9.3 | 30 | 8 | M8 | 30 | 120 | 240 | 5.8×10⁻⁴ | 54000 | ±0.5 | 1304 | ||||
| 双膜片 DBN16 |
56 | 62.5 | 6.6 | 20 | 12 | 5.25 | M5 | 7 | 35 | 70 | 1.8×10⁻⁴ | 20000 | 0.3 | 1.5 | ±0.72 | 546 |
| 68 | 73.6 | 7.6 | 34 | 14 | 5.8 | M6 | 14 | 72 | 144 | 4.5×10⁻⁴ | 35000 | ±0.8 | 910 | |||
| 82 | 98 | 9.3 | 30 | 22 | 8 | M8 | 30 | 120 | 240 | 7×10⁻⁴ | 54000 | ±0.8 | 1695 | |||
！惯性力矩和重量按最大孔计算！
可选加工参数
可选加工
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、不同材质的本体应该怎么选？
膜片式联轴器本体材质主要为铝合金、不锈钢和碳钢，铝合金材质适用于运转稳定、轻微冲撞的工况，刚性和惯性力矩小；
不锈钢和碳钢适用于冲撞相对大的工况，刚性和惯性力矩大，其中不锈钢适用于对防锈和防腐蚀要求高的工况。
2、膜片式联轴器的寿命一般是多长？
联轴器的使用寿命跟使用工况息息相关，包括环境因素，负载情况，维护保养情况，工作频率。
在正常的使用条件下，联轴器在整个寿命周期内能传递大于一百万次的动态载荷。
3、导致膜片断裂的原因是什么？
1、安装轴的同心度超出所选联轴器的容差范围
2、出现瞬时过载扭矩超出联轴器最大扭矩的情况
3、所选联轴器的扭矩不满足工况使用
4、安装联轴器时，轴超过膜片位置，导致运转时，膜片受轴挤压断裂
4、膜片联轴器能能否承受轴向力？
膜片联轴器虽然为挠性联轴器，能容许一定的轴向偏差，但联轴器主要用于扭矩传递，在传递扭矩的同时受轴向力，将大大减弱膜片的扭矩传递性能，影响联轴器的使用寿命。
