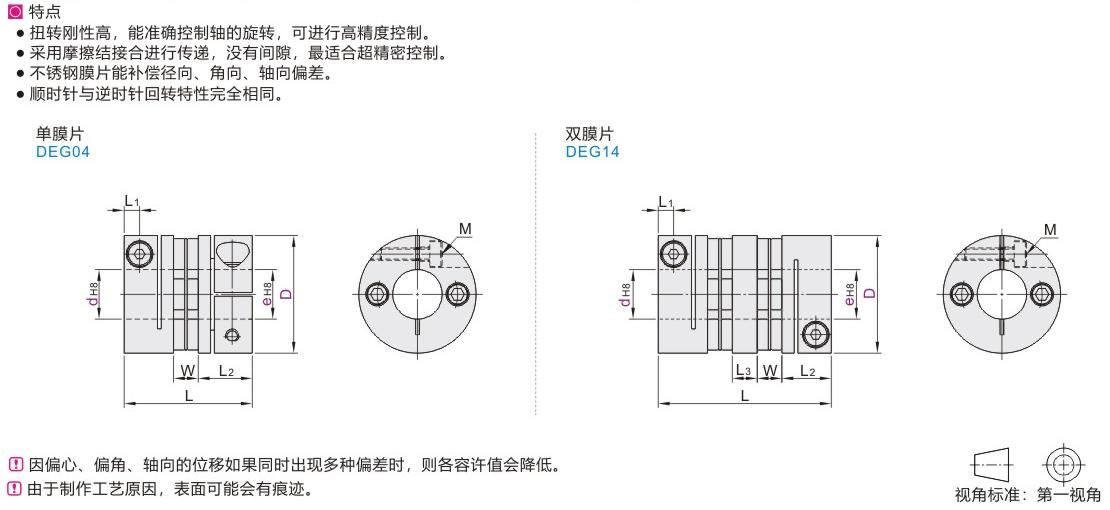

膜片式联轴器螺钉夹紧型铝合金单/双膜片通用型

代码	类型		材质		表面处理	附件
			主体	膜片
DEG04	螺钉夹紧型	单膜片	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉
DEG14		双膜片

型号		d-e
代码	D	d-e
单膜片 DEG04 双膜片 DEG14	19	d	3	4	5	6	6.35	7	8
	19	e	3 4 5 6 6.35 7 8	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	26	d	4	5	6	6.34	7	8	9	9.525	10	11
	26	e	4 5 6 6.5 7 8 9 9.525 10 11	5 6 6.5 7 8 9 9.525 10 11	6 6.5 7 8 9 9.525 10 11	6.5 7 8 9 9.525 10 11	7 8 9 9.525 10 11	8 9 9.525 10 11	9 9.525 10 11	9.525 10 11	10 11	11
	29	d	5	6	6.35	8	10	11	12	14
	29	e	5 6 6.35 8 10 11 12 14	6 6.35 8 10 11 12 14	6.35 8 10 11 12 14	8 10 11 12 14	10 11 12 14	11 12 14	12 14	14
	34	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14	15
	34	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	7 8 9 9.525 10 11 12 12.7 13 14 15	8 9 9.525 10 11 12 12.7 13 14 15	9 9.525 10 11 12 12.7 13 14 15	9.525 10 11 12 12.7 13 14 15	10 11 12 12.7 13 14 15	11 12 12.7 13 14 15	12 12.7 13 14 15	12.7 13 14 15	13 14 15	14 15	15
	39	d	8	9	9.525	10	11	12	12.7	13	14	15	16
	39	e	8 9 9.525 10 11 12 12.7 13 14 15 16	9 9.525 10 11 12 12.7 13 14 15 16	9.525 10 11 12 12.7 13 14 15 16	10 11 12 12.7 13 14 15 16	11 12 12.7 13 14 15 16	12 12.7 13 14 15 16	12.7 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	44	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20
	44	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	56	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25
	56	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25	12.7 13 14 15 16 17 18 19 20 22 24 25	13 14 15 16 17 18 19 20 22 24 25	14 15 16 17 18 19 20 22 24 25	15 16 17 18 19 20 22 24 25	16 17 18 19 20 22 24 25	17 18 19 20 22 24 25	18 19 20 22 24 25	19 20 22 24 25	20 22 24 25	22 24 25	24 25	25
	68	d	14	15	16	17	18	19	20	22	24	25	28	30
	68	e	14 15 16 17 18 19 20 22 24 25 28 30	15 16 17 18 19 20 22 24 25 28 30	16 17 18 19 20 22 24 25 28 30	17 18 19 20 22 24 25 28 30	18 19 20 22 24 25 28 30	19 20 22 24 25 28 30	20 22 24 25 28 30	22 24 25 28 30	24 25 28 30	25 28 30	28 30	30
	82	d	24	25	28	30	32	35
	82	e	24 25 28 30 32 35	25 28 30 32 35	28 30 32 35	30 32 35	32 35	35

型号		L	L₁	L₂	L₃	W	M	锁紧扭矩 (N ·m)	额定扭矩 (N ·m)	最大扭矩 (N·m)	最高转速 (r/mn)	惯性力矩 (kg·m²)	静态扭转刚性 (N ·m/rad)	容许安装偏差			重量 (g)
代码	D	L	L₁	L₂	L₃	W	M	锁紧扭矩 (N ·m)	额定扭矩 (N ·m)	最大扭矩 (N·m)	最高转速 (r/mn)	惯性力矩 (kg·m²)	静态扭转刚性 (N ·m/rad)	径向 (mm)	角向 (°)	轴向 (mm)	重量 (g)
单膜片 DEG04	19	19.3	3	9	一	1.3	M2.5	1	0.8	1.6	10000	0.58×10^-6	580	0.02		±0.10	11
	26	23.6	3.3	10.5		2.6			1.5	3		2.26×10^-6	950	0.02	1	±0.15	25
	29	26.4	3.5	11.9		2.6			3	6		4.10×10^-6	1350	0.15	2	±0.30	43
	34	28.5	3.75	12.5		3.5	M3	1.5	4	8		8.02×10^-6	2000	0.02	1	±0.20	49
	39	34.3	5	15		4.3	M4	3.4	6	12		1.80×10^-5	4500			±0.25	82
	44	34.6	5	15		4.6	M4	3.4	10	20		2.85×10^-5	5200			±0.30	100
	56	45.25	6.6	20		5.25	M5	7	25	50		8.96×10^-5	11000			±0.40	222
	68	53.8	7.6	24		5.8	M6	14	60	120		2.59×10^-4	19000			±0.45	389
	82	68	9.3	30		8	M8	30	100	200		7.10×10^-4	22000			±0.55	727
双膜片 DEG14	19	26.6	3	9	6	1.3	M2.5	1	0.8	1.6	10000	0.78×10^-6	430	0.11	1 (单侧)	±0.20	15
	26	33.7	3.3	10.5	7.5	2.6			1.5	3		3.30×10^-6	700	0.15	1 (单侧)	±0.30	35
	29	35.7	3.5	11.9	6.7	2.6			3	6		5.50×10^-6	1200	0.15	2	±0.30	43
	34	39.5	3.75	12.5	7.5	3.5	M3	1.5	4	8		1.05×10^-5	1700	0.18	1 (单侧)	±0.36	61
	39	47.6	5	15	9	4.3	M4	3.4	6	12		2.57×10^-5	2500	0.22		±0.50	115
	44	48.2	5	15	9	4.6	M4	3.4	10	20		4.25×10^-5	3000	0.24		±0.60	140
	56	62.5	6.6	20	12	5.25	M5	7	25	50		1.33×10^-4	8500	0.28		±0.80	307
	68	73.6	7.6	24	14	5.8	M6	14	60	120		3.67×10^-4	12000	0.32		±0.90	535
	82	98	9.3	30	22	8	M8	30	100	200		1.03×10^-3	15000	0.52		±1.00	981
