膜片式联轴器标准款螺钉夹紧型铝合金单/双膜片

条件筛选：

种类筛选膜片式联轴器

类型标准型膜片式

主体材质铝合金

表面处理本色阳极氧化

轴锁紧方式螺钉夹紧型

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

技术图档（二）

可选加工参数

产品简介

产品问答

材质图

材质图

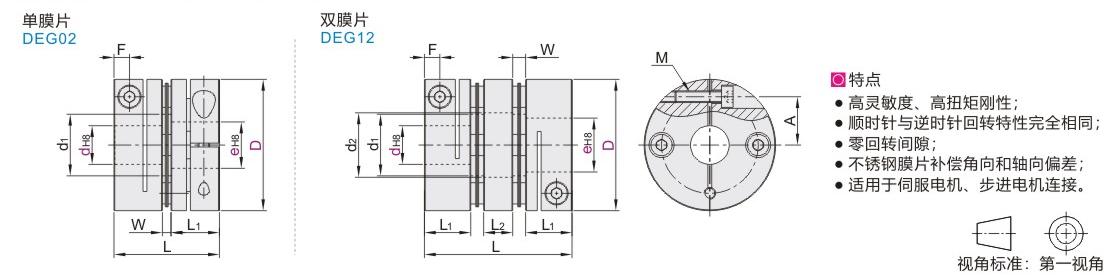

参数图

DEG02~12

DEG02~12

材质图

参数图

材质图

参数图

材质图

代码	类型		材质		表面处理	附件
			主体	膜片
DEG02	螺钉夹紧型	单膜片	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉
DEG12		双膜片

参数图

DEG02~12

型号		d-e
代码	D	d-e
单膜片 DEG02 双膜片 DEG12	19	d	3	4	5	6	6.35	7	8
	19	e	3 4 5 6 6.35 7 8	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	26	d	4	5	6	6.35	7	8	9	9.525	10
	26	e	4 5 6 6.35 7 8 9 9.525 10	5 6 6.35 7 8 9 9.525 10	6 6.35 7 8 9 9.525 10	6.35 7 8 9 9.525 10	7 8 9 9.525 10	8 9 9.525 10	9 9.525 10	9.525 10	10
	29	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14
	29	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6.35 7 8 9 9.525 10 11 12 12.7 13 14	7 8 9 9.525 10 11 12 12.7 13 14	8 9 9.525 10 11 12 12.7 13 14	9 9.525 10 11 12 12.7 13 14	9.525 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	32	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14
	32	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6.35 7 8 9 9.525 10 11 12 12.7 13 14	7 8 9 9.525 10 11 12 12.7 13 14	8 9 9.525 10 11 12 12.7 13 14	9 9.525 10 11 12 12.7 13 14	9.525 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	34	d	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14
	34	e	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6.35 7 8 9 9.525 10 11 12 12.7 13 14	7 8 9 9.525 10 11 12 12.7 13 14	8 9 9.525 10 11 12 12.7 13 14	9 9.525 10 11 12 12.7 13 14	9.525 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	39	d	8	9	9.525	10	11	12	12.7	13	14	15	16
	39	e	8 9 9.525 10 11 12 12.7 13 14 15 16	9 9.525 10 11 12 12.7 13 14 15 16	9.525 10 11 12 12.7 13 14 15 16	10 11 12 12.7 13 14 15 16	11 12 12.7 13 14 15 16	12 12.7 13 14 15 16	12.7 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	40	d	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20
	40	e	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20

尺寸性能表

型号		L	L₁	L₂	d₁	d₂	W	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最高转速*1 (r/min)	惯性力矩*2 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量*2 (g)
代码	D	L	L₁	L₂	d₁	d₂	W	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最高转速*1 (r/min)	惯性力矩*2 (kg·m²)	静态扭转刚性 (N·m/rad)	径向 (mm)	角向 (°)	轴向 (mm)	重量*2 (g)
单膜片 DEG02	19	19.3	9.0	一	8.5	一	1.3	6.0	3.0	M2.5	1.0~1.1	1.0	10000	6.33×10^-7	1400	0.02	1	±0.1	12
	26	25.4	11.4		11.5		2.6	9.0	4.0	M3	1.5~1.9	2.0		2.61×10^-6	3700			±0.15	27
	29	26.4	11.9		14.5		2.6	10.5	4.0	M3	1.5~1.9	3.0		4.10×10^-6	3900			±0.15	43
	32	28.0	12.25		15.1		3.5	11.0	4.0	M3	3.4~4.1	4.0		7.10×10^-6	5700			±0.2	46
	34	32.5	14.5		16.6		3.5	12.0	4.75	M4	3.4~4.1	5.0		9.62×10^-6	8100			±0.2	58
	39	34.3	15.0		17.0		4.3	13.0	5.0	M4	3.4~4.1	10.0		1.68×10^-5	18000			±0.25	82
	44	34.6	15.0		21.0		4.6	16.0	5.0	M4	3.4~4.1	12.0		2.48×10^-5	20000			±0.3	102
双膜片 DEG12	19	26.6	9.0	6.0	8.5	8.3	1.3	6.0	3.0	M2.5	1.0~1.1	1.0	10000	9.10×10^-7	700	0.10	2	±0.2	17
	26	35.0	11.4	7.0	11.5	12	2.6	9.0	4.0	M3	1.5~1.9	2.0		3.61×10^-6	1850	0.15		±0.3	37
	29	35.7	11.9	6.7	14.5	14.5	2.6	10.5	4.0	M3	1.5~1.9	3.0		4.10×10^-6	2200	0.15		±0.3	43
	32	41.0	12.25	9.5	15.1	14	3.5	11.0	4.0	M3	3.4~4.1	4.0		7.10×10^-6	2850	0.18		±0.4	62
	34	44.8	14.5	8.8	16.6	16	3.5	12.0	4.75	M4	3.4~4.1	5.0		1.33×10^-5	4050	0.18		±0.4	80
	39	48.6	15.0	10.0	17.0	17	4.3	13.0	5.0	M4	3.4~4.1	10.0		2.58×10^-5	9000	0.24		±0.5	118
	44	49.6	15.0	10.4	21.0	22	4.6	16.0	5.0	M4	3.4~4.1	12.0		4.23×10^-5	10000	0.24		±0.6	150

键槽尺寸表

轴径尺寸				键槽尺寸
Ød,Øe (mm)				宽度b(mm)		深度t(mm)
				标准尺寸	公差	标准尺寸	公差
Ø6～Ø7.99				2	±0.0125	1	+0.10
Ø8～Ø10				3		1.4
Ø10.01～Ø12				4	±0.015	1.8
Ø12.01～Ø17				5		2.3
Ø17.01～Ø22				6		2.8
