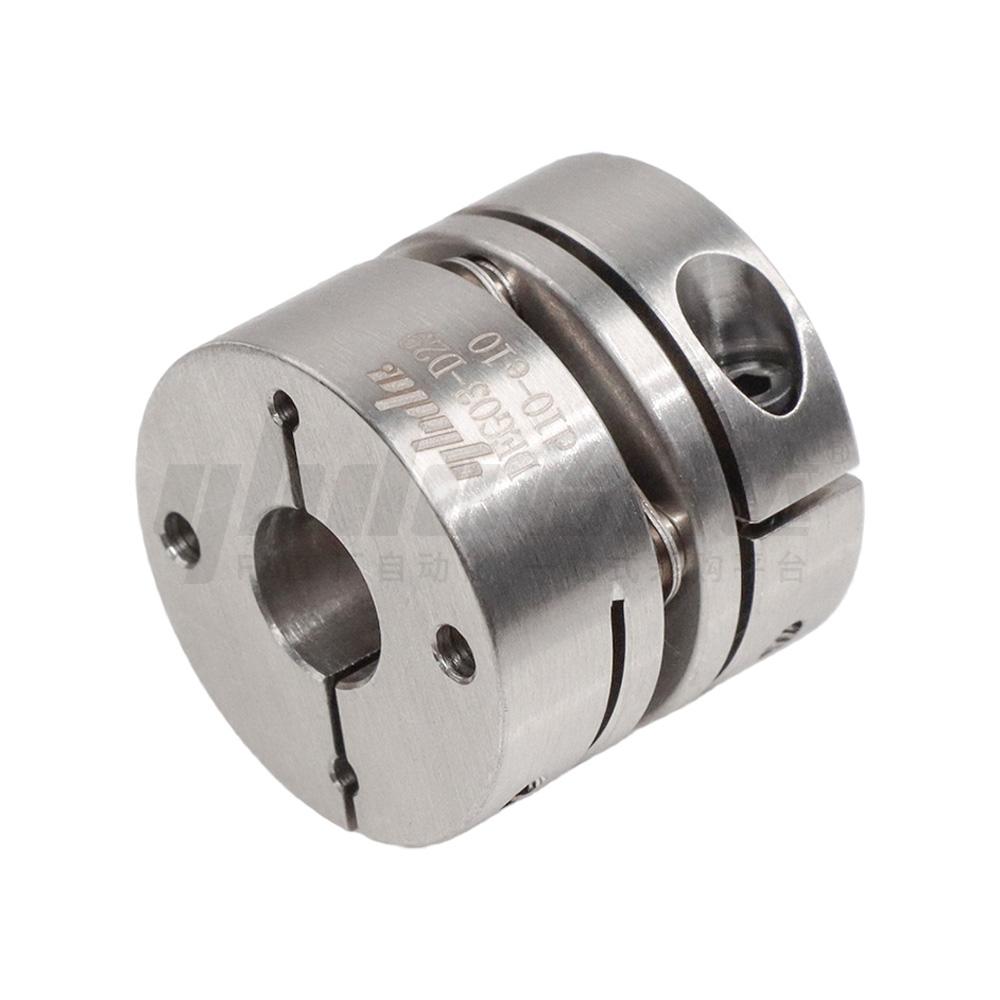

膜片式联轴器 螺钉夹紧型 不锈钢 单/双膜片 单侧夹紧
条件筛选：
种类筛选 膜片式联轴器
主体材质 不锈钢
表面处理 无
轴锁紧方式 螺钉夹紧型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
附件 |
||
| 主体 | 膜片 | |||||
| DEG03 | 螺钉夹紧型 | 单膜片 | 不锈钢 | 不锈钢 | 一 | 内六角圆柱头螺钉 |
| DEG13 | 双膜片 | |||||

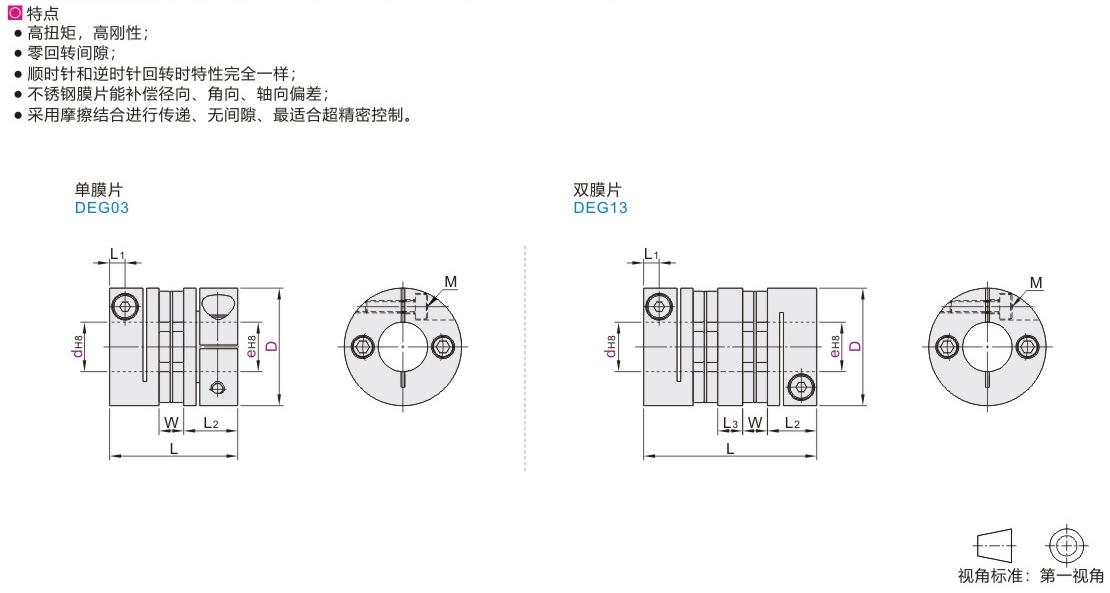

特点
● 高扭矩，高刚性；
● 零回转间隙：
● 顺时针和逆时针回转时特性完全一样：
● 不锈钢膜片能补偿径向、角向、轴向偏差；
● 采用摩擦结合进行传递、无间隙、最适合超精密控制。

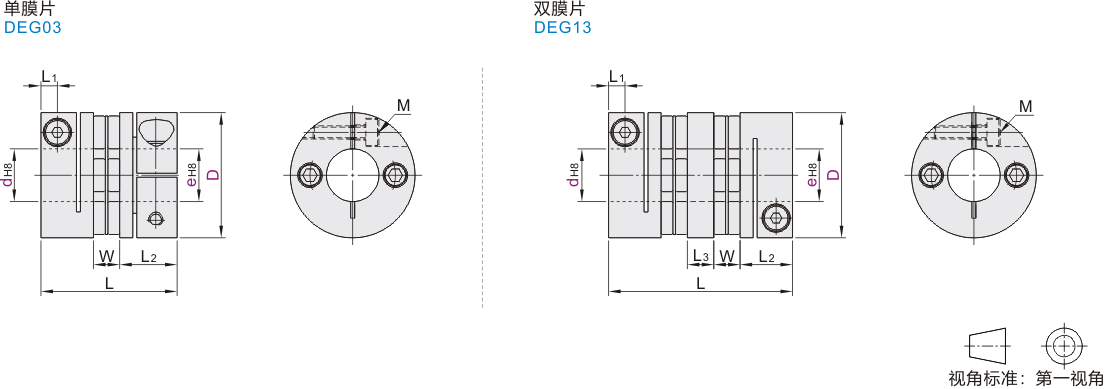

参数图
选型表
| 型号 | d-e | ||||||||||||||||
| 代码 | D | ||||||||||||||||
|
单膜片 双膜片 |
19 | d | 3 | 4 | 5 | 6 | 6.35 | 7 | 8 |
||||||||
| e | 3 4 5 6 6.35 7 8 | 4 5 6 6.35 7 8 | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | ||||||||||
| 26 | d | 4 | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | ||||||
| e | 4 5 6 6.35 7 8 9 9.525 10 11 | 5 6 6.35 7 8 9 9.525 10 11 | 6 6.35 7 8 9 9.525 10 11 | 6.35 7 8 9 9.525 10 11 | 7 8 9 9.525 10 11 | 8 9 9.525 10 11 | 9 9.525 10 11 | 9.525 10 11 | 10 11 | 11 | |||||||
| 29 | d | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | |||
| e | 5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 7 8 9 9.525 10 11 12 12.7 13 14 | 8 9 9.525 10 11 12 12.7 13 14 | 9 9.525 10 11 12 12.7 13 14 | 9.525 10 11 12 12.7 13 14 | 10 11 12 12.7 13 14 | 11 12 12.7 13 14 | 12 12.7 13 14 | 12.7 13 14 | 13 14 | 14 | ||||
| 34 | d | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | ||
| e | 5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 | 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 | 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 | 7 8 9 9.525 10 11 12 12.7 13 14 15 | 8 9 9.525 10 11 12 12.7 13 14 15 | 9 9.525 10 11 12 12.7 13 14 15 | 9.525 10 11 12 12.7 13 14 15 | 10 11 12 12.7 13 14 15 | 11 12 12.7 13 14 15 | 12 12.7 13 14 15 | 12.7 13 14 15 | 13 14 15 | 14 15 | 15 | |||
| 39 | d | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | |||||
| e | 8 9 9.525 10 11 12 12.7 13 14 15 16 | 9 9.525 10 11 12 12.7 13 14 15 16 | 9.525 10 11 12 12.7 13 14 15 16 | 10 11 12 12.7 13 14 15 16 | 11 12 12.7 13 14 15 16 | 12 12.7 13 14 15 16 | 12.7 13 14 15 16 | 13 14 15 16 | 14 15 16 | 15 16 | 16 | ||||||
| 44 | d | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |
| e | 8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 | 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 | 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 | 10 11 12 12.7 13 14 15 16 17 18 19 20 | 11 12 12.7 13 14 15 16 17 18 19 20 | 12 12.7 13 14 15 16 17 18 19 20 | 12.7 13 14 15 16 17 18 19 20 | 13 14 15 16 17 18 19 20 | 14 15 16 17 18 19 20 | 15 16 17 18 19 20 | 16 17 18 19 20 | 17 18 19 20 | 18 19 20 | 19 20 | 20 | ||
| 56 | d | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | |||
| e | 12 12.7 13 14 15 16 17 18 19 20 22 24 25 | 12.7 13 14 15 16 17 18 19 20 22 24 25 | 13 14 15 16 17 18 19 20 22 24 25 | 14 15 16 17 18 19 20 22 24 25 | 15 16 17 18 19 20 22 24 25 | 16 17 18 19 20 22 24 25 | 17 18 19 20 22 24 25 | 18 19 20 22 24 25 | 19 20 22 24 25 | 20 22 24 25 | 22 24 25 | 24 25 | 25 | ||||
| 68 | d | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 25.4 | 26 | 28 | 30 | |||
| e | 14 15 16 18 19 20 22 24 25 25.4 26 28 30 | 15 16 18 19 20 22 24 25 25.4 26 28 30 | 16 18 19 20 22 24 25 25.4 26 28 30 | 18 19 20 22 24 25 25.4 26 28 30 | 19 20 22 24 25 25.4 26 28 30 | 20 22 24 25 25.4 26 28 30 | 22 24 25 25.4 26 28 30 | 24 25 25.4 26 28 30 | 25 25.4 26 28 30 | 25.4 26 28 30 | 26 28 30 | 28 30 | 30 | ||||
| 82 | d | 24 | 25 | 25.4 | 26 | 28 | 30 | 32 | 35 | ||||||||
| e | 24 25 25.4 26 28 30 32 35 | 25 25.4 26 28 30 32 35 | 25.4 26 28 30 32 35 | 26 28 30 32 35 | 28 30 32 35 | 30 32 35 | 32 35 | 35 | |||||||||
技术参数
| 型号 |
L |
L1 |
L2 |
L3 |
W |
M |
锁紧 扭矩 (N·m) |
额定 扭矩 (N·m) |
最大 扭矩 (N·m) |
最高 转速 (r/min) |
惯性 力矩 (kg·m²) |
静态扭转 刚性 (N·m/rad) |
容许安装偏差 |
重量 (g) |
|||
| 代码 | D | 径向 (mm) |
角向 (°) |
轴向 (mm) |
|||||||||||||
| 单膜片 DEG03 |
19 | 19.25 | 3.1 | 9 | 一 | 1.25 | M2.5 | 1 | 0.8 | 1.6 | 10000 | 1.4×10⁻⁶ | 580 | 0.02 | 1 | ±0.10 | 26 |
| 26 | 23.5 | 3.3 | 10.5 | 2.5 | 1.5 | 3 | 6.1×10⁻⁶ | 950 | ±0.15 | 61 | |||||||
| 29 | 26.5 | 3.75 | 12 | M3 | 1.5 | 3 | 6 |
1.0×10-5 |
1350 | 0.15 | 2 | ±0.30 | 82 | ||||
| 34 | 27.35 | 4 | 3.35 | 4 | 8 | 2.0×10⁻⁵ | 2000 | 0.02 | 1 | ±0.20 | 117 | ||||||
| 39 | 34.35 | 5 | 15 | 4.35 | M4 | 3.4 | 6 | 12 | 4.3×10⁻⁵ | 4500 | ±0.25 | 195 | |||||
| 44 | 34.6 | 4.6 | 10 | 20 | 7.0×10⁻⁵ | 5200 | ±0.30 | 245 | |||||||||
| 56 | 45.25 | 6.6 | 20 | 5.25 | M5 | 7 | 25 | 50 | 2.5×10⁻⁴ | 11000 | ±0.40 | 540 | |||||
| 68 | 53.8 | 7.6 | 24 | 5.8 | M6 | 14 | 60 | 120 | 6.5×10⁻⁴ | 19000 | ±0.45 | 960 | |||||
| 82 | 68 | 9.3 | 30 | 8 | M8 | 30 | 100 | 200 | 1.7×10⁻⁴ | 22000 | ±0.55 | 1763 | |||||
| 双膜片 DEG13 |
19 | 26.5 | 3 | 9 | 6 | 1.25 | M2.5 | 1 | 0.8 | 1.6 | 10000 | 1.9×10⁻⁶ | 430 | 0.11 | 1 (单侧) |
±0.20 | 37 |
| 26 | 33.5 | 3.3 | 10.5 | 7.5 | 2.5 | 1.5 | 3 | 8.6×10⁻⁶ | 700 | 0.15 | ±0.30 | 86 | |||||
| 29 | 35.7 | 3.75 | 12 | 6.7 | M3 | 1.5 | 3 | 6 | 1.4×10⁻⁵ | 1200 | 2 | ±0.30 | 109 | ||||
| 34 | 38.2 | 4 | 7.5 | 3.35 | 4 | 8 | 2.7×10⁻⁵ | 1700 | 0.18 | 1 (单侧) |
±0.36 | 160 | |||||
| 39 | 47.7 | 5 | 15 | 9 | 4.35 | M4 | 3.4 | 6 | 12 | 5.9×10⁻⁵ | 2500 | 0.22 | ±0.50 | 267 | |||
| 44 | 48.2 | 4.6 | 10 | 20 | 9.6×10⁻⁵ | 3000 | 0.24 | ±0.60 | 330 | ||||||||
| 56 | 62.5 | 6.6 | 20 | 12 | 5.25 | M5 | 7 | 25 | 50 | 3.4×10⁻⁴ | 8500 | 0.28 | ±0.80 | 720 | |||
| 68 | 73.6 | 7.6 | 24 | 14 | 5.8 | M6 | 14 | 60 | 120 | 8.8×10⁻⁴ | 12000 | 0.32 | ±0.90 | 1276 | |||
| 82 | 98 | 9.3 | 30 | 22 | 8 | M8 | 30 | 100 | 200 | 2.5×10⁻³ | 15000 | 0.52 | ±1.00 | 2465 | |||
惯性力矩和重量按最大孔径算。
-
