图片仅供参考，请以已选的规格为准
长跨距膜片式联轴器 螺钉夹紧分离型 铝合金 黑色阳极氧化
条件筛选：
种类筛选 膜片式联轴器
类型 长跨距膜片式
主体材质 铝合金
表面处理 黑色阳极氧化
膜片 双膜片
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
常规选型
图纸选型
型号：
型号筛选
可选加工（可选）
未生成型号，还有 6 项未选择
重置
代码
- DFF21
- DFF22
无数据
参数选型
轴锁紧方式
- 螺钉夹紧分离嵌入型
- 螺钉夹紧分离一体型
无数据
产品选型
代码
- DFF21
- DFF22
无数据
外径Dmm
- 56
- 66
- 88
无数据
轴孔径dmm
- 10
- 11
- 12
- 14
- 15
- 16
- 18
- 19
- 20
- 22
- 24
- 25
- 26
- 28
- 30
- 32
- 35
- 38
- 40
- 42
- 45
无数据
轴孔径emm
- 10
- 11
- 12
- 14
- 15
- 16
- 18
- 19
- 20
- 22
- 24
- 25
- 26
- 28
- 30
- 32
- 35
- 38
- 40
- 42
- 45
无数据
总长度Lmm
80~1500
/1
价格生成中...
技术图档
全部型号
3D预览
技术图档（二）
产品简介
产品问答
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | |
| 主体 | 膜片 | 主体 | |||
| DFF21 | 螺钉夹紧分离嵌入型 | 铝合金 | 不锈钢 | 黑色阳极氧化 | 内六角圆柱头螺钉 |
| DFF22 | 螺钉夹紧分离一体型 | ||||

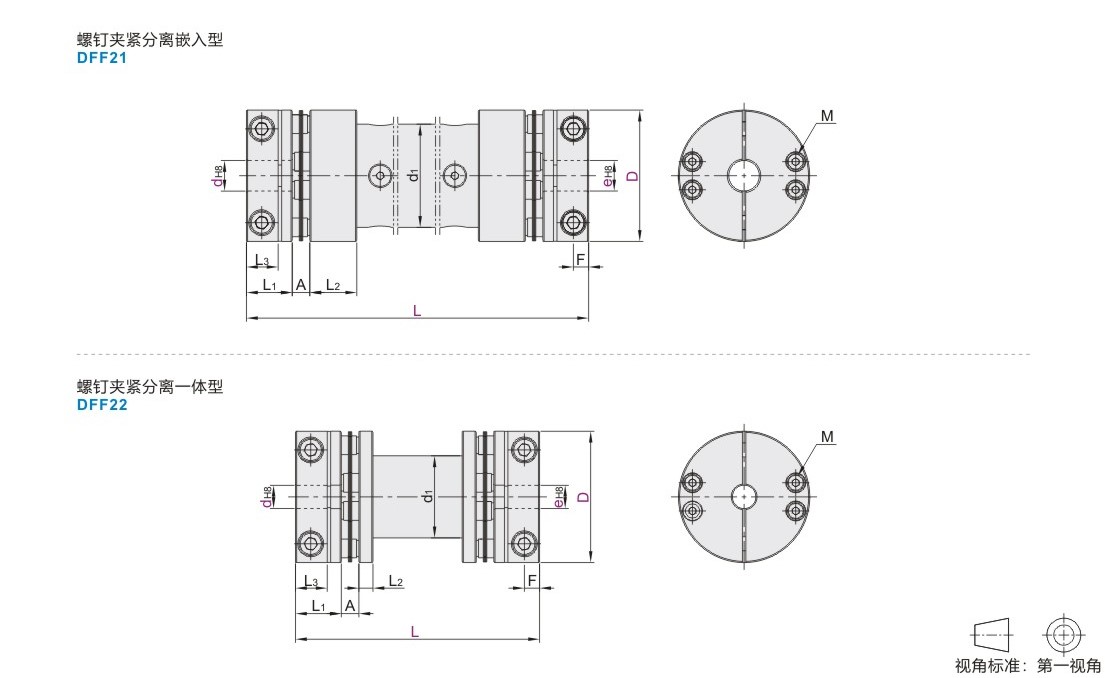

参数图
DFF21~22
| 型号 | d-e |
L 最小单位1 |
||||||||||||||
| 代码 | D | |||||||||||||||
|
螺钉夹紧
螺钉夹紧 |
56 |
d | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 |
130~1500 |
|
| e | 10 11 12 14 15 16 18 19 20 22 24 25 | 11 12 14 15 16 18 19 20 22 24 25 | 12 14 15 16 18 19 20 22 24 25 | 14 15 16 18 19 20 22 24 25 | 15 16 18 19 20 22 24 25 | 16 18 19 20 22 24 25 | 18 19 20 22 24 25 | 19 20 22 24 25 | 20 22 24 25 | 22 24 25 | 24 25 | 25 | ||||
| 66 | d | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 26 | 28 |
30 | 32 |
150~1500 |
||
| e | 15 16 18 19 20 22 24 25 26 28 30 32 | 16 18 19 20 22 24 25 26 28 30 32 | 18 19 20 22 24 25 26 28 30 32 | 19 20 22 24 25 26 28 30 32 | 20 22 24 25 26 28 30 32 | 22 24 25 26 28 30 32 | 24 25 26 28 30 32 | 25 26 28 30 32 | 26 28 30 32 | 28 30 32 | 30 32 | 32 |
||||
| 88 | d | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 |
170~1500 |
|
| e | 20 22 24 25 26 28 30 32 35 38 40 42 45 | 22 24 25 26 28 30 32 35 38 40 42 45 | 24 25 26 28 30 32 35 38 40 42 45 | 25 26 28 30 32 35 38 40 42 45 | 26 28 30 32 35 38 40 42 45 | 28 30 32 35 38 40 42 45 | 30 32 35 38 40 42 45 | 32 35 38 40 42 45 | 35 38 40 42 45 | 38 40 42 45 | 40 42 45 | 42 45 | 45 | |||
尺寸性能表
| 型号 |
d1 |
L1 |
L2 |
L3 |
A |
F |
M |
锁紧扭矩 (N.m) |
额定扭矩 (N.m) |
最大扭矩 (N.m) |
最高转速 (r/min) |
惯性力矩 (kg.m²) |
静态扭转刚性 (N.m/rad) |
容许安装偏差 |
|||
| 代码 | D | 角向(°) | 径向(mm) | 轴向(mm) | |||||||||||||
| 螺钉夹紧 分离嵌入型 DFF21 |
56 | 44 | 19.5 | 20 | 13.5 | 7.5 | 6.5 | M6 | 13 | 20 | 40 | 1500 | 3.8×10⁻⁵ | 2×10⁴ | 1.4 | 0.5 | ±1.2 |
| 66 | 49 | 24.5 | 24 | 15.5 | 7.5 | 50 | 100 | 9.3×10⁻⁵ | 3×10⁴ | ±1.6 | |||||||
| 88 | 64 | 30 | 28 | 19 | 9.5 | M8 | 30 | 120 | 240 | 3.8×10⁻⁴ | 7×10⁴ | ±2 | |||||
| 螺钉夹紧 分离一体型 DFF22 |
56 | 35 | 19.5 | 6 | 13.5 | 7.5 | 6.5 | M6 | 13 | 20 | 40 | 1500 | 3.8××10⁻⁵ | 2×10⁴ | 1.4 | 0.5 | ±1.2 |
| 66 | 41 | 24.5 | 8 | 15.5 | 7.5 | 50 | 100 | 9.3×10⁻⁵ | 3×10⁴ | ±1.6 | |||||||
| 88 | 55 | 30 | 10 | 19 | 9.5 | M8 | 30 | 120 | 240 | 3.8×10⁻⁴ | 7×10⁴ | ±2 | |||||
！惯性力矩和重量按最大孔计算!
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、不同材质的本体应该怎么选？
膜片式联轴器本体材质主要为铝合金、不锈钢和碳钢，铝合金材质适用于运转稳定、轻微冲撞的工况，刚性和惯性力矩小；
不锈钢和碳钢适用于冲撞相对大的工况，刚性和惯性力矩大，其中不锈钢适用于对防锈和防腐蚀要求高的工况。
2、膜片式联轴器的寿命一般是多长？
联轴器的使用寿命跟使用工况息息相关，包括环境因素，负载情况，维护保养情况，工作频率。
在正常的使用条件下，联轴器在整个寿命周期内能传递大于一百万次的动态载荷。
3、导致膜片断裂的原因是什么？
1、安装轴的同心度超出所选联轴器的容差范围
2、出现瞬时过载扭矩超出联轴器最大扭矩的情况
3、所选联轴器的扭矩不满足工况使用
4、安装联轴器时，轴超过膜片位置，导致运转时，膜片受轴挤压断裂
4、膜片联轴器能能否承受轴向力？
膜片联轴器虽然为挠性联轴器，能容许一定的轴向偏差，但联轴器主要用于扭矩传递，在传递扭矩的同时受轴向力，将大大减弱膜片的扭矩传递性能，影响联轴器的使用寿命。
