        鼓形齿式联轴器 TGCL型 带键槽螺钉固定型 低速重载

        条件筛选：

        种类筛选 鼓形齿式联轴器
        类型 TGCL型钢套
        主体材质 S45C
        表面处理 发黑
        轴锁紧方式 带键槽螺钉固定型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 3 项未选择

            重置

            代码

            产品选型

            外径D(mm)

            轴孔径d(mm)

            18~265
            /0.01

            轴孔径e(mm)

            18~265
            /0.01

            规格参数

            3D预览

            产品简介

            材质图

            参数图

            材质图
              代码 类型 主体材质 表面处理 附件
            DET51 TGCL型钢套 带键槽螺钉固定型 S45C 发黑 内六角紧定螺钉

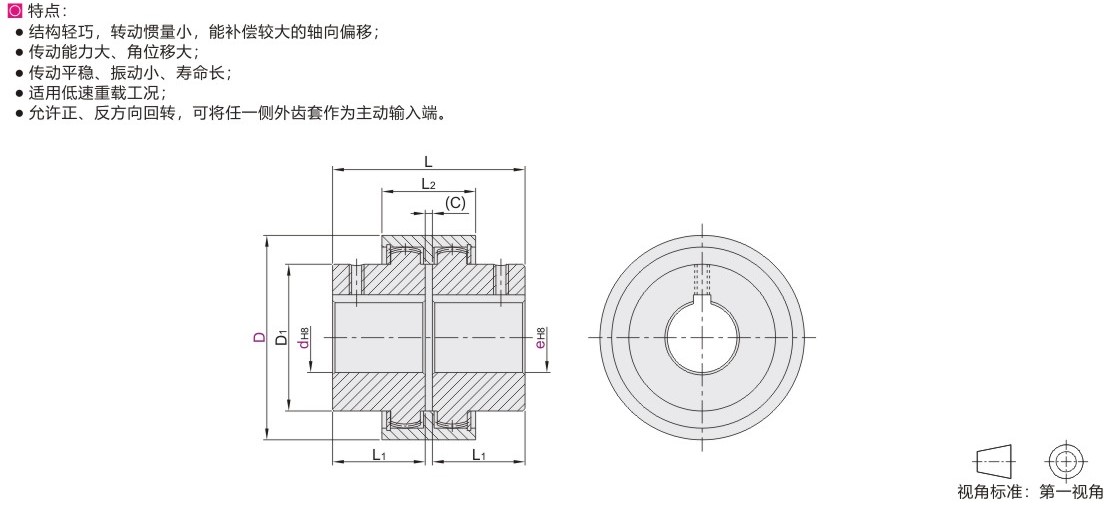

            特点：
            ●结构轻巧，转动惯量小，能补偿较大的轴向偏移；
            ●传动能力大、角位移大；
            ●传动平稳、振动小、寿命长；
            ●适用低速重载工况；
            ●允许正、反方向回转，可将任一侧外齿套作为主动输入端。

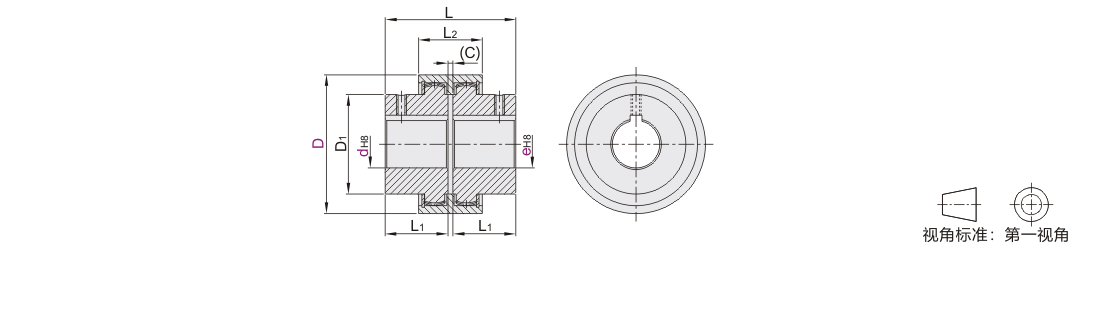

            参数图



            选型表

            型号       d-e
              最小单位0.01            		 D1 L L1 L2 C 额定扭矩
            (N·m)            		 最大扭矩
            (N·m)            		 容许转速
            (r/min)            		 容许安 转动惯量
            (Kg·m²)            		 重量
            (kg)
            代码    D 径向(mm) 角向(°)
            DET51    85  18~35 50  80  38.5  60  3  550  1100  7750  0.1  2×0.75 0.002  2
               95  20~40 60  95  46  65  1100  2200  7200  0.14  0.004  3.4
              125  30~60 85  110  53.5  68  1970  3940  6200  0.01  6
              140  35~70 100  120  57  80  6  3240  6480  5600  0.19  0.022  9.1
              170  40~80 120  140  67  95  5600    11200  5100  0.22  0.052  15
              190  50~100 140  222  108  102  8500    17000  4800  0.23  0.122  29
              210  55~110 150  335  165  174  5  16000    32000  4700  0.7  0.219    55.7
              240  65~130 180  346  170  206  6  22000    44000  4350  0.9  0.44    74.4
              270  75~150 210  386  190  227  32000    64000  4000  1  0.956    116
              290  80~165 230  408  200  254  8  45000    90000  3800  1.1  1.55    150
              330  90~185 260  448  220  276  62000  124000  3600  1.2  2.71    206
              350  100~200 280  508  250  319  84000  168000  3450  1.4  4.27    273
              380  110~220 310  568  280  346  115000  230000  3300  1.5  6.71    357
              440  130~265 370  710  350  383  10  174000  348000  3050  1.7  14.73    584
