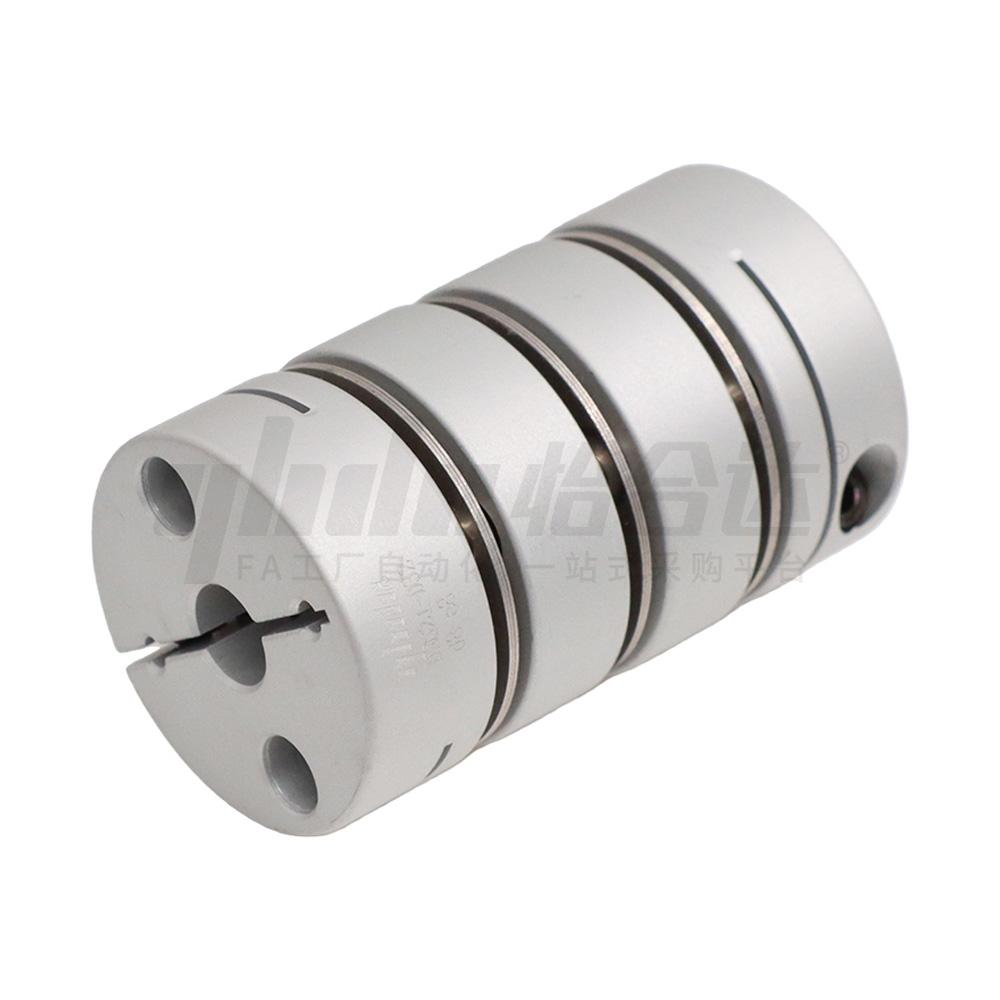

膜片式联轴器 螺钉夹紧型 铝合金 多节式
条件筛选：
种类筛选 膜片式联轴器
类型 膜片式
主体材质 铝合金
表面处理 阳极氧化
膜片 三膜片
轴锁紧方式 螺钉夹紧型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
起订量：1PCS
, 加量幅度：1PCS
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码DEG21的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
产品问答
材质图

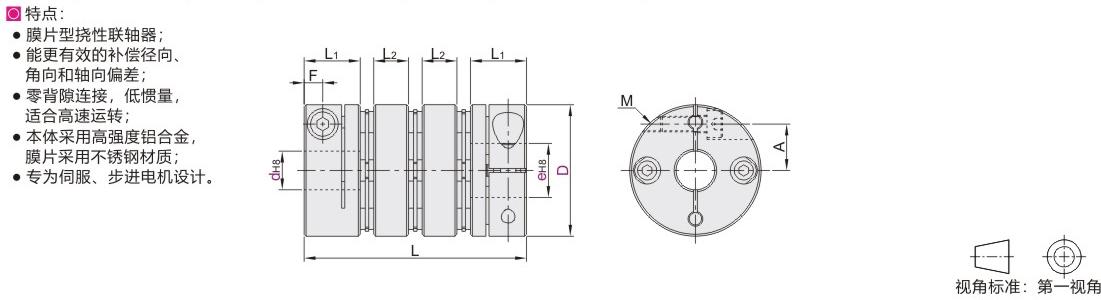

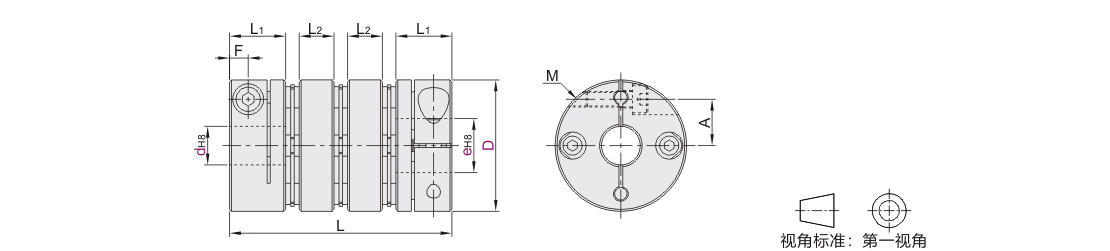

参数图
材质图
参数图
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 | 附件 |
||
| 主体 | 膜片 | 主体 | ||||
| DEG21 | 螺钉夹紧型 | 三膜片 | 铝合金 | 不锈钢 | 阳极氧化 | 内六角圆柱头螺钉 |
参数图
选型表
| 型号 | d-e | |||||||||||||||
| 代码 | D | |||||||||||||||
| DEG21 | 19 | d | 3 | 4 | 5 | 6 | 6.35 | 8 | ||||||||
| e | 3 4 5 6 6.35 7 8 | 4 5 6 6.35 7 8 | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 8 | ||||||||||
| 26 | d | 4 | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | ||||||
| e | 4 5 6 6.35 7 8 9 9.525 10 | 5 6 6.35 7 8 9 9.525 10 | 6 6.35 7 8 9 9.525 10 | 6.35 7 8 9 9.525 10 | 7 8 9 9.525 10 | 8 9 9.525 10 | 9 9.525 10 | 9.525 10 | 10 | |||||||
| 32 | d | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | ||
| e | 5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 7 8 9 9.525 10 11 12 12.7 13 14 | 8 9 9.525 10 11 12 12.7 13 14 | 9 9.525 10 11 12 12.7 13 14 | 9.525 10 11 12 12.7 13 14 | 10 11 12 12.7 13 14 | 11 12 12.7 13 14 | 12 12.7 13 14 | 12.7 13 14 | 13 14 | 14 | |||
| 34 | d | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | |||
| e | 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 7 8 9 9.525 10 11 12 12.7 13 14 | 8 9 9.525 10 11 12 12.7 13 14 | 9 9.525 10 11 12 12.7 13 14 | 9.525 10 11 12 12.7 13 14 | 10 11 12 12.7 13 14 | 11 12 12.7 13 14 | 12 12.7 13 14 | 12 12.7 13 14 | 13 14 | 14 | ||||
| 39 | d | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | ||||
| e | 8 9 9.525 10 11 12 12.7 13 14 15 16 | 9 9.525 10 11 12 12.7 13 14 15 16 | 9.525 10 11 12 12.7 13 14 15 16 | 10 11 12 12.7 13 14 15 16 | 11 12 12.7 13 14 15 16 | 12 12.7 13 14 15 16 | 12.7 13 14 15 16 | 13 14 15 16 | 14 15 16 | 15 16 | 16 | |||||
| 44 | d | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |
| e | 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 | 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 | 10 11 12 12.7 13 14 15 16 17 18 19 20 | 11 12 12.7 13 14 15 16 17 18 19 20 | 12 12.7 13 14 15 16 17 18 19 20 | 12.7 13 14 15 16 17 18 19 20 | 13 14 15 16 17 18 19 20 | 14 15 16 17 18 19 20 | 15 16 17 18 19 20 | 16 17 18 19 20 | 17 18 19 20 | 18 19 20 | 19 20 | 20 | ||
| 56 | d | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | ||
| e | 12 12.7 13 14 15 16 17 18 19 20 22 24 25 | 12.7 13 14 15 16 17 18 19 20 22 24 25 | 13 14 15 16 17 18 19 20 22 24 25 | 14 15 16 17 18 19 20 22 24 25 | 15 16 17 18 19 20 22 24 25 | 16 17 18 19 20 22 24 25 | 17 18 19 20 22 24 25 | 18 19 20 22 24 25 | 19 20 22 24 25 | 20 22 24 25 | 22 24 25 | 24 25 | 25 | |||
| 68 | d | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | |||
| e | 14 15 16 17 18 19 20 22 24 25 28 30 | 15 16 17 18 19 20 22 24 25 28 30 | 16 17 18 19 20 22 24 25 28 30 | 17 18 19 20 22 24 25 28 30 | 18 19 20 22 24 25 28 30 | 19 20 22 24 25 28 30 | 20 22 24 25 28 30 |
22 24 25 28 30 |
24 25 28 30 | 25 28 30 | 28 30 | 30 | ||||
| 82 | d | 24 | 25 | 28 | 30 | 32 | 35 | |||||||||
| e | 24 25 28 30 32 35 | 25 28 30 32 35 | 28 30 32 35 | 30 32 35 | 32 35 | 35 | ||||||||||
技术参数
| 型号 | L | L1 | L2 |
A |
F |
M |
锁紧扭矩 (N ·m) |
额定扭矩 (N ·m) |
最大扭矩 (N·m) |
最高转速 (7/min) |
静态扭转刚性 (N ·m/rad) |
容许安装偏差 | 重量 (g) |
|||
| 代码 | D | 径向(mm) | 角向(°) | 轴向(mm) | ||||||||||||
| DEG21 | 19 | 34 | 9 | 6 | 6 | 3 | M2.5 | 1 | 1 | 2 | 10000 | 500 | 0.12 | 2 |
±0.2 | 18 |
| 26 | 44.5 | 11.4 | 7 | 9 | 4 | M3 | 1.5 | 1.5 | 3 | 1700 | 0.15 | ±0.33 | 45 | |||
| 32 | 54 | 12.25 | 9.5 | 11 | 2 | 4 | 2560 | 0.17 | ±0.36 | 80 | ||||||
| 34 | 58 | 14.5 | 9 | 12 | 4.75 | M4 | 3.2 | 3 | 6 | 3700 | ±0.4 | 97 | ||||
| 39 | 65.5 | 15 | 11.3 | 13 | 5 | 6 | 12 | 8000 | 0.22 | ±0.5 | 153 | |||||
| 44 | 65.5 | 15 | 10.8 | 16 | 5 | 9 | 18 | 9700 | ±0.6 | 189 | ||||||
| 56 | 83 | 20 | 13.5 | 22 | 6.6 | M5 | 7.2 | 25 | 50 | 23000 | 0.27 | ±0.8 | 413 | |||
| 68 | 97 | 24 | 15.8 | 24.5 | 7.6 | M6 | 12 | 60 | 120 | 9000 | 32000 | 0.31 | ±0.9 | 641 | ||
| 82 | 128 | 30 | 22 | 29 | 9.3 | M8 | 20 | 80 | 160 | 8000 | 65000 | 0.55 | 1345 | |||
可选加工参数
可选加工
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、不同材质的本体应该怎么选？
膜片式联轴器本体材质主要为铝合金、不锈钢和碳钢，铝合金材质适用于运转稳定、轻微冲撞的工况，刚性和惯性力矩小；
不锈钢和碳钢适用于冲撞相对大的工况，刚性和惯性力矩大，其中不锈钢适用于对防锈和防腐蚀要求高的工况。
2、膜片式联轴器的寿命一般是多长？
联轴器的使用寿命跟使用工况息息相关，包括环境因素，负载情况，维护保养情况，工作频率。
在正常的使用条件下，联轴器在整个寿命周期内能传递大于一百万次的动态载荷。
3、导致膜片断裂的原因是什么？
1、安装轴的同心度超出所选联轴器的容差范围
2、出现瞬时过载扭矩超出联轴器最大扭矩的情况
3、所选联轴器的扭矩不满足工况使用
4、安装联轴器时，轴超过膜片位置，导致运转时，膜片受轴挤压断裂
4、膜片联轴器能能否承受轴向力？
膜片联轴器虽然为挠性联轴器，能容许一定的轴向偏差，但联轴器主要用于扭矩传递，在传递扭矩的同时受轴向力，将大大减弱膜片的扭矩传递性能，影响联轴器的使用寿命。
