膜片阶梯式联轴器 一端夹紧另一端带键槽螺钉固定型 碳钢/铝合金 单/双膜片 高刚性
品牌名称：
怡合达
条件筛选：
类型 高刚性膜片阶梯式
轴锁紧方式 螺钉夹紧/端键槽孔
种类筛选 膜片式联轴器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
产品简介
产品问答
联轴器安装SOP
选型工具
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | ||
| 主体 | 膜片 | 主体 | ||||
| DBN31 | 一端螺钉夹紧 另一端键槽孔 |
单膜片 | S45C | 不锈钢 | 发黑 | 内六角紧定螺钉 内六角圆柱头螺钉 |
| DBN33 | 铝合金 | 本色阳极氧化 | ||||
| DBN36 | 双膜片 | S45C | 发黑 | |||
| DBN38 | 铝合金 | 本色阳极氧化 | ||||

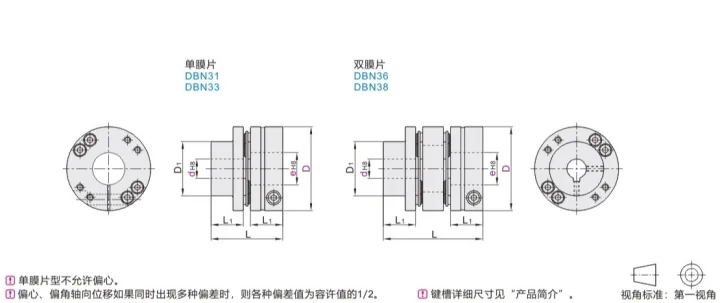

单膜片型不允许偏心。偏心、偏角轴向位移如果同时出现多种偏差时，则各种偏差值为容许值的1/2。 键槽详细尺寸见“产品简介”。
参数图
选型表
| 型号 |
d-e |
|||||||||||
| 代码 | D | |||||||||||
|
单膜片 双膜片 DBN31 DBN36 DBN33 DBN38 |
65 |
d | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 30 |
| e | 15 16 17 18 19 20 22 24 25 30 | 16 17 18 19 20 22 24 25 30 | 17 18 19 20 22 24 25 30 | 18 19 20 22 24 25 30 | 19 20 22 24 25 30 | 20 22 24 25 30 | 22 24 25 30 | 24 25 30 | 25 30 | 30 | ||
尺寸性能表
| 型号 | D1 | L | L1 | 额定扭矩 （N·m） |
容许安装偏差 | 静态扭转刚性 （N·m/rad） |
最高转速 （r/min) |
惯性力矩 (kg·m²) |
重量 （g） |
|||
| 代码 | D | 角向（°） | 径向（mm） | 轴向（mm） | ||||||||
| DBN31 | 65 | 42 | 55.5 | 25 | 60 | 0.6 | — | ±0.3 | 120000 | 8000 | 4.59×10⁻⁴ | 790 |
| DBN33 | 1 | ±0.45 | 70000 | 10000 | 205×10⁻⁶ | 326 | ||||||
| DBN36 | 77 | — |
0.2 | ±0.6 | 58000 | 8000 | 6.58×10⁻⁴ | 1080 | ||||
| DBN38 | 0.34 | ±0.9 | 350000 | 10000 | 315.7×10⁻⁶ | 489 | ||||||
惯性力矩和重量为最大孔径时的值。
-
