膜片阶梯式联轴器 一端免键另一端带键槽螺钉固定型 碳钢/铝合金 单/双膜片 高刚性
品牌名称：
怡合达
条件筛选：
种类筛选 膜片式联轴器
类型 膜片免键阶梯式
轴锁紧方式 一端免键另一端键槽孔
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | ||
| 主体 | 膜片 | 主体 | ||||
| DBL56 | 一端免键 另一端键槽孔 |
单膜片 | S45C | 不锈钢 | 发黑 | 内六角紧定螺钉 外六角螺栓 |
| DBL58 | 铝合金 | 本色阳极氧化 | ||||
| DBL66 | 双膜片 | S45C | 发黑 | |||
| DBL68 | 铝合金 | 本色阳极氧化 | ||||
单膜片型不允许偏心。偏心、偏角轴向位移如果同时出现多种偏差时，则各种偏差值为容许值的1/2。

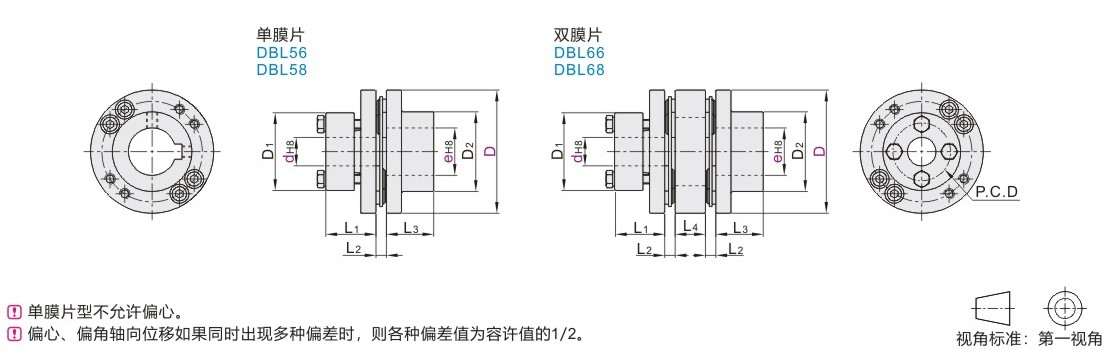

参数图
选型表
| 型号 |
d-e |
d | L1 | L2 | L3 | L4 | D1 |
D2 | P.C.D | |||||||||||||||||||||||||||||||||||
| 代码 | D | S45C | 铝合金 | S45C | 铝合金 | |||||||||||||||||||||||||||||||||||||||
|
单膜片 双膜片 |
65 |
|
15 | 24 | 5.5 | 25 | 16 | 41 | 41 | 42 | 29 | 29 | ||||||||||||||||||||||||||||||||
| 16 | 44 |
34 | 30 | |||||||||||||||||||||||||||||||||||||||||
| 17 | 32 | |||||||||||||||||||||||||||||||||||||||||||
| 18 | 44 | 35 |
||||||||||||||||||||||||||||||||||||||||||
| 19 | 35 | |||||||||||||||||||||||||||||||||||||||||||
| 20/22 | 48 | 48 | 37 | 37 | ||||||||||||||||||||||||||||||||||||||||
| 24/25 | 53 | 53 | 42 | 42 | ||||||||||||||||||||||||||||||||||||||||
| 30 | 58 | 58 | 45 | 45 | ||||||||||||||||||||||||||||||||||||||||
| 35 | 63 | 63 | 50 | 53 | ||||||||||||||||||||||||||||||||||||||||
| 87 |
|
25 | 30 | 7 | 30 | 20 | 62 | 52 | 56 | 50 | 50 | |||||||||||||||||||||||||||||||||
| 30 | 66 | 66 | 54 | 54 | ||||||||||||||||||||||||||||||||||||||||
| 35 | 68 | 68 | 54 | 54 | ||||||||||||||||||||||||||||||||||||||||
| 38~45 | 78 | 78 | 64 | 64 | ||||||||||||||||||||||||||||||||||||||||
尺寸性能表
| 型号 |
容许安装偏差 |
静态扭转刚性 (N·m/rad) |
最高转速 (r/min) |
惯性力矩 (kg·m²) |
容许扭矩 (N·m) |
重量(g) |
|||
| 代码 | D | （角向） | 径向(mm) | 轴向(mm) | |||||
| DBL56 | 65 | 0.6 | — | ±0.3 | 120000 | 8000 | 3.70×10⁻⁴ | 120 | 645 |
| DBL66 | 0.2 | ±0.6 | 58000 | 5.70×10⁻⁴ | 934 | ||||
| DBL56 | 87 | — | ±0.5 | 330000 | 6000 | 1.40×10⁻³ | 200 | 1500 | |
| DBL66 | 0.2 | ±1.0 | 140000 | 2.22×10⁻³ | 2100 | ||||
| DBL58 | 65 | 0.7 | — | ±0.3 | 30000 | 7000 | 8.6×10⁻⁵ | 120 | 320 |
| DBL68 | 1 | 0.2 | ±0.6 | 15000 | 1.2×10⁻⁴ | 460 | |||
| DBL58 | 87 | 0.7 | — | ±0.3 | 70000 | 6000 | 3.2×10⁻³ | 200 | 670 |
| DBL68 | 1 | 0.2 | ±0.6 | 35000 | 4.6×10⁻⁴ | 970 | |||
惯性力矩和重量为最大孔径时的值。
-
