        膜片阶梯式联轴器 螺钉夹紧型 铝合金 单/双膜片

        品牌名称：

        怡合达

        条件筛选：

        类型 膜片阶梯式
        主体材质 铝合金
        表面处理 本色阳极氧化
        轴锁紧方式 螺钉夹紧型
        种类筛选 膜片式联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            规格参数

            全部型号

            3D预览

            可选加工

            产品简介

            产品问答

            联轴器安装SOP

            选型工具

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            主体 膜片 主体
            DBN03 螺钉夹紧型 单膜片 铝合金 不锈钢 本色阳极氧化 内六角圆柱头螺钉
            DBN23 双膜片



            特点
            ● 大抗扭载荷、高扭矩刚性和高灵敏度。
            ● 零回转间隙。
            ● 顺时针和逆时针旋转时特性完全一样。
            ● 两片不锈钢膜片可补偿径向、角向和
            轴向偏差
            （DBN03型不能补偿径向偏差）。
            ● 因偏心、偏角、轴向的位移均为单独的
               允许值，所以当多种偏差同时出现时，
               该允许值将缩小。

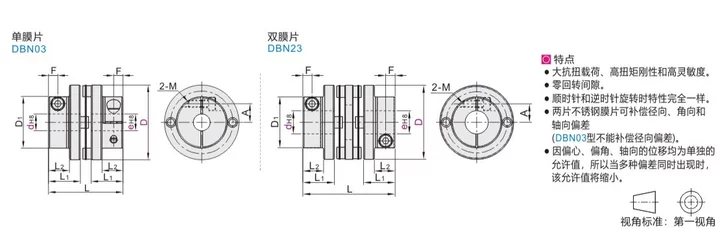

            参数图



            选型表

            型号 d-e
            代码 D

            单膜片
            DBN03



            双膜片
            DBN23

            		 32 d 6 7 8 10
            e 6  7  8  10 7  8  10 8  10 10
            40 d 7 8 10 11 12 14
            e 7  8  10  11  12  14 8  10  11  12  14 10  11  12  14 11  12  14 12  14 14
            50 d 14 15 16 18 19 20
            e 14  15  16  18  19  20 15  16  18  19  20 6  18  19  20 18  19  20 19  20 20
            63 d 15 16 18 19 20 25
            e 15  16  18  19  20  25 16  18  19  20  25 18  19  20  25 19  20  25 20  25 25



            尺寸性能表

            型号 D1 L L1 L2 A F M 锁紧扭矩
            （N·m）            		 额定扭矩
            （N·m）            		 容许安装偏差 静态扭转刚性
            （N·m/rad）            		 最高转速
            （r/min）            		 惯性力矩
            (kg·m²)            		 重量
            （g）
            代码 D 角向（°） 径向（mm） 轴向（mm）
            单膜片
            DBN03            		 32 22 32.4 13.7 9 8 4 M3 1.5 2 1 — ±0.2 1300 19000 4.5×10⁻⁶ 38
            40 28 38 16.5 12 10.5 6 M4 2.5 4 2800 15000 1.2×10⁻⁵ 66
            50 39 44.8 19.4 15 14.8 7 M5 7 7.5 3700 12000 3.7×10⁻⁵ 120
            63 45 51.5 22.3 18 17 8 M6 12 10 5000 10000 8.4×10⁻⁵ 190
            双膜片
            DBN23            		 32 22 43.4 13.7 9 8 4 M3 1.5 2 2 0.15 ±0.4 1000 19000 6.2×10⁻⁶ 48
            40 28 49 16.5 12 10.5 6 M4 2.5 4 0.2 ±0.5 1500 15000 1.6×10⁻⁵ 81
            50 39 59.8 19.4 15 14.8 7 M5 7 7.5 ±0.6 2000 12000 4.6×10⁻⁵ 150
            63 45 67 22.3 18 17 8 M6 12 10 0.3 ±0.8 2500 10000 1.1×10⁻⁴ 230

            惯性力矩和重量按最大孔径计算。
