膜片免键式联轴器 双侧免键型 碳钢/铝合金 单/双膜片 高刚性
品牌名称：
怡合达
条件筛选：
种类筛选 膜片式联轴器
类型 膜片免键式
轴锁紧方式 双侧免键型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
产品简介
产品问答
材质图

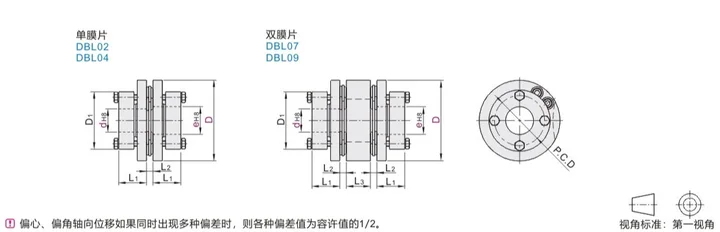

参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | ||
| 主体 | 膜片 | 主体 | ||||
| DBL04 | 免键式 | 单膜片 | 铝合金 | 不锈钢 | 本色阳极氧化 | 外六角螺栓 |
| DBL02 | S45C | 发黑 | ||||
| DBL09 | 双膜片 | 铝合金 | 本色阳极氧化 | |||
| DBL07 | S45C | 发黑 | ||||
偏心、偏角轴向位移如果同时出现多种偏差时，则各种偏差值为容许值的1/2。
参数图
选型表
| 型号 |
d-e |
d/e | L1 | L2 | L3 | D1 | P.C.D | |||||||||||||||||||||||||||||||||||
| 代码 | D | |||||||||||||||||||||||||||||||||||||||||
|
铝合金 S45C |
40 |
|
10/12 | 18 | 3.4 | 10.2 | 32 | 23 | ||||||||||||||||||||||||||||||||||
| 14/15/16 | 35 | 27 | ||||||||||||||||||||||||||||||||||||||||
|
铝合金 S45C |
65 |
|
15 | 24 | 5 （铝合金） 5.5 |
16 | 41 | 29 | ||||||||||||||||||||||||||||||||||
| 16 | 30 | |||||||||||||||||||||||||||||||||||||||||
| 17 | 32 | |||||||||||||||||||||||||||||||||||||||||
| 18/19 | 44 | 35 | ||||||||||||||||||||||||||||||||||||||||
| 20/22 | 48 | 37 | ||||||||||||||||||||||||||||||||||||||||
| 24/25 | 53 | 42 | ||||||||||||||||||||||||||||||||||||||||
| 30 | 58 | 45 | ||||||||||||||||||||||||||||||||||||||||
| 35 | 63 | 51 | ||||||||||||||||||||||||||||||||||||||||
|
铝合金 |
87 |
|
25 | 30 |
7 |
20 |
62 | 50 | ||||||||||||||||||||||||||||||||||
| 30 | 66 | 54 | ||||||||||||||||||||||||||||||||||||||||
|
S45C |
87 |
|
25 | 30 | 7 | 20 | 62 | 54 | ||||||||||||||||||||||||||||||||||
| 30 | 66 | 50 | ||||||||||||||||||||||||||||||||||||||||
| 35 | 68 | 54 | ||||||||||||||||||||||||||||||||||||||||
| 38~45 | 78 | 64 | ||||||||||||||||||||||||||||||||||||||||
尺寸性能表
| 型号 | d/e |
额定扭矩 (N ·m) |
容许安装偏差 |
静态扭转刚性 (N ·m/rad) |
最高转速 (r/min) |
惯性力矩 (kg·m²) |
重量 (g) |
|||
| 代码 | D | 角 向 ° | 径向(mm) | 轴向(mm) | ||||||
| DBL04 | 40 | 10~16 | 6 | 1 | 一 | ±0.25 | 15000 | 10000 | 1.96×10⁻⁵ | 88 |
| DBL02 | 8 | 5.48×10⁻⁵ | 246 | |||||||
| DBL09 | 6 | 0.2 | ±0.5 | 6300 | 2.65×10⁻⁵ | 117 | ||||
| DBL04 |
65 | 15~19 | 20 | 0.6 | 一 | ±0.3 | 98000 | 8000 | 1.61×10⁻⁴ | 248 |
| 20~35 | 40 | |||||||||
| DBL09 |
15~19 | 20 | 0.2 | ±0.6 |
47000 | 2.33×10⁻⁴ | 351 | |||
| 20~35 | 40 | |||||||||
| DBL02 |
15~19 | 60 | 一 |
±0.3 |
120000 | 4.53×10⁻⁴ |
695 | |||
| 20~35 | 80 | |||||||||
| DBL07 |
15~19 | 60 | 0.2 | ±0.6 |
58000 | 6.53×10⁻⁴ |
984 | |||
| 20~35 | 80 | |||||||||
| DBL04 |
87 | 25 | 200 | 0.6 | 一 | ±0.5 |
330000 | 6000 | 1.68×10⁻³ |
1600 |
| 30 | 250 | |||||||||
| DBL09 |
25 | 200 | 0.2 | ±1.0 |
140000 | 2.49×10⁻³ |
2300 | |||
| 30 | 250 | |||||||||
| DBL02 |
25 | 200 | 一 | ±0.5 |
330000 | 1.68×10⁻³ |
1600 | |||
| 30~45 | 250 | |||||||||
| DBL07 |
25 | 200 | 0.2 | ±1.0 |
140000 | 2.49×10⁻³ |
2300 | |||
| 30~45 | 250 | |||||||||
惯性力矩和重量为最大孔径时的值。
-
