膜片式联轴器 螺钉夹紧型 碳钢/铝合金 单/双膜片 高刚性
品牌名称：
怡合达
条件筛选：
种类筛选 膜片式联轴器
类型 高刚性膜片式
轴锁紧方式 螺钉夹紧型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
产品问答
材质图

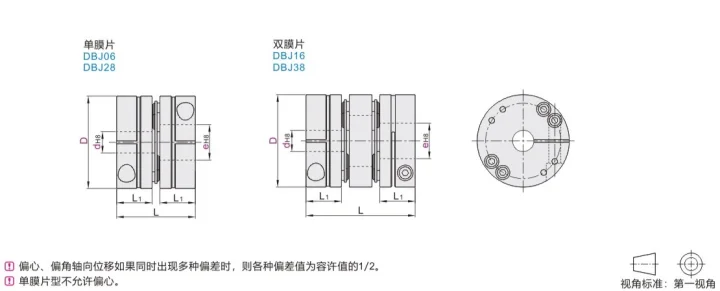

参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | ||
| 主体 | 膜片 | 主体 | ||||
| DBJ06 | 螺钉夹紧型 | 单膜片 | S45C | 不锈钢 | 发黑 | 内六角圆柱头螺钉 |
| DBJ28 | 铝合金 | 本色阳极氧化 | ||||
| DBJ16 | 双膜片 | S45C | 发黑 | |||
| DBJ38 | 铝合金 | 本色阳极氧化 | ||||
参数图
选型表
| 型号 |
d-e |
|||||||||||
| 代码 | D | |||||||||||
|
单膜片 双膜片 |
65 |
d | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 30 |
| e | 15 16 17 18 19 20 22 24 25 30 | 16 17 18 19 20 22 24 25 30 | 17 18 19 20 22 24 25 30 | 18 19 20 22 24 25 30 | 19 20 22 24 25 30 | 20 22 24 25 30 | 22 24 25 30 | 24 25 30 | 25 30 | 30 | ||
|
双膜片 |
87 |
d | 20 | 22 | 24 | 25 | 30 | 35 |
||||
| e | 20 22 24 25 30 35 | 22 24 25 30 35 | 24 25 30 35 | 25 30 35 | 30 35 | 35 | ||||||
尺寸性能表
| 型号 | L | L1 | 额定扭矩 （N.m） |
容许安装偏差 | 静态扭转刚性 （N.m/rad） |
最高转速 （r/min) |
惯性力矩 (kg.m²) |
重量 （g） |
|||
| 代码 | D | 角向（°） | 径向（mm） | 轴向（mm） | |||||||
| DBJ06 | 65 | 55.5 | 25 | 60 | 0.6 |
— |
±0.3 | 120000 | 8000 | 6.30×10⁻⁴ | 985 |
| DBJ16 |
77 | 0.2 | ±0.6 | 58000 | 8.29×10⁻⁴ | 1275 | |||||
| 87 | 97 | 30 | 100 | ±1.0 | 14000 | 6000 | 3.40×10⁻³ | 3000 | |||
| 型号 | L | L1 | 额定扭矩 （N.m） |
容许安装偏差 | 静态扭转刚性 （N.m/rad） |
最高转速 （r/min) |
惯性力矩 (kg.m²) |
重量 （g） |
|||
| 代码 | D | 角向（°） | 径向（mm） | 轴向（mm） | |||||||
| DBJ28 | 65 | 55.5 | 25 | 65 | 0.7 |
— |
±0.3 | 30000 | 6500 | 1.0×10⁻⁴ | 342 |
| DBJ38 |
77 | 1 | 0.2 | ±0.6 | 15000 | 6500 | 1.4×10⁻⁴ | 498 | |||
！惯性力矩和重量为最大孔径时的值。
产品问答
产品问答
关于此产品的常见问题
1、不同材质的本体应该怎么选？
膜片式联轴器本体材质主要为铝合金、不锈钢和碳钢，铝合金材质适用于运转稳定、轻微冲撞的工况，刚性和惯性力矩小；
不锈钢和碳钢适用于冲撞相对大的工况，刚性和惯性力矩大，其中不锈钢适用于对防锈和防腐蚀要求高的工况。
2、膜片式联轴器的寿命一般是多长？
联轴器的使用寿命跟使用工况息息相关，包括环境因素，负载情况，维护保养情况，工作频率。
在正常的使用条件下，联轴器在整个寿命周期内能传递大于一百万次的动态载荷。
3、导致膜片断裂的原因是什么？
1、安装轴的同心度超出所选联轴器的容差范围
2、出现瞬时过载扭矩超出联轴器最大扭矩的情况
3、所选联轴器的扭矩不满足工况使用
4、安装联轴器时，轴超过膜片位置，导致运转时，膜片受轴挤压断裂
4、膜片联轴器能能否承受轴向力？
膜片联轴器虽然为挠性联轴器，能容许一定的轴向偏差，但联轴器主要用于扭矩传递，在传递扭矩的同时受轴向力，将大大减弱膜片的扭矩传递性能，影响联轴器的使用寿命。
