医疗 膜片式联轴器 双侧螺钉夹紧型 铝合金 单/双膜片
品牌名称：
怡合达
条件筛选：
种类筛选 膜片式联轴器
类型 膜片式
主体材质 铝合金
表面处理 本色阳极氧化
轴锁紧方式 螺钉夹紧型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
可选加工
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | ||
| 主体 | 膜片 | |||||
| Y-CAB11 | 螺钉夹紧型 | 单膜片 | 铝合金 | 不锈钢 | 本色阳极氧化 | 内六角圆柱头螺钉 |
| Y-CAB12 | 双膜片 | |||||
特点
● 大抗扭载荷、高扭矩刚性和高灵敏度。
● 零回转间隙。
● 顺时针和逆时针旋转时特性完全一样。
● 两片不锈钢膜片可补偿径向、角向和轴向偏差（Y-CAB11不允许因偏心造成的轴心偏差）。
● 因偏心、偏角、轴向的位移均为单独的允许值，所以当多种偏差同时出现时，该允许值将缩小。

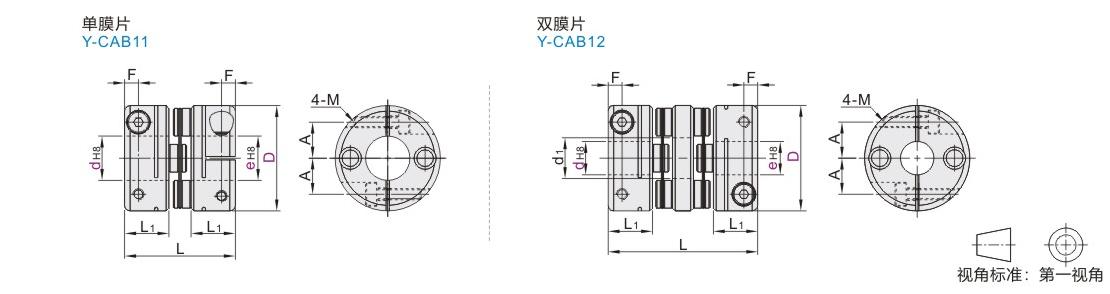

参数图
选型表
| 型号 | d-e | |||||||||||||
| 代码 | D | |||||||||||||
| 单膜片 Y-CAB11 双膜片 Y-CAB12 |
19 | d | 4 | 4.5 | 5 | 6 | 6.35 | 7 | 8 | |||||
| e | 4 4.5 5 6 6.35 7 8 | 4.5 5 6 6.35 7 8 | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | |||||||
| 25 | d | 6 | 6.35 | 7 | 8 | 9.53 | 10 | 11 | ||||||
| e | 6 6.35 7 8 9.53 10 11 | 6.35 7 8 9.53 10 11 | 7 8 9.53 10 11 | 8 9.53 10 11 | 9.53 10 11 | 10 11 | 11 | |||||||
| 32 | d | 8 | 9.53 | 10 | 11 | 12 | 14 | 15 | ||||||
| e | 8 9.53 10 11 12 14 15 | 9.53 10 11 12 14 15 | 10 11 12 14 15 | 11 12 14 15 | 12 14 15 | 14 15 | 15 | |||||||
| 40 | d | 9.53 | 10 | 11 | 12 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | ||
| e | 9.53 10 11 12 14 15 16 17 18 19 20 | 10 11 12 14 15 16 17 18 19 20 | 11 12 14 15 16 17 18 19 20 | 12 14 15 16 17 18 19 20 | 14 15 16 17 18 19 20 | 15 16 17 18 19 20 | 16 17 18 19 20 | 17 18 19 20 | 18 19 20 | 19 20 | 20 | |||
| 50 | d | 11 | 12 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | |
| e | 11 12 14 15 16 17 18 19 20 22 24 25 | 12 14 15 16 17 18 19 20 22 24 25 | 14 15 16 17 18 19 20 22 24 25 | 15 16 17 18 19 20 22 24 25 | 16 17 18 19 20 22 24 25 | 17 18 19 20 22 24 25 | 18 19 20 22 24 25 | 19 20 22 24 25 | 20 22 24 25 | 22 24 25 | 24 25 | 25 | ||
尺寸性能表
| 型号 |
L |
L1 |
A |
F |
d1 |
M |
锁紧扭矩 (N·m) |
额定扭矩 (N·m) |
最大扭矩 (N·m) |
容许安装偏差 |
静态扭转刚性 (N·m/rad) |
最高转速 ( r/min) |
惯性力矩 (kg·m²) |
重量 (g) |
|||
| 代码 | D | 角向(°) | 径向(mm) | 轴向(mm) | |||||||||||||
| 单膜片 Y-CAB11 |
19 | 20 | 9.2 | 6.5 | 3.3 | — | M2 | 1 | 0.7 | 1.4 | 0.7 | — | ±0.2 | 280 | 33000 | 6.3×10⁻⁷ | 9 |
| 25 | 24 | 10 | 9 | 3.5 | M2 .5 | 1 | 2 | 630 | 25000 | 2.1×10⁻⁶ | 19 | ||||||
| 32 | 29 | 12 | 11 | 4 | M3 | 1.5 | 2.5 | 5 | 1600 | 19000 | 7.2×10⁻⁶ | 41 | |||||
| 40 | 33 | 14 | 15 | 5 | M4 | 2.5 | 3.5 | 7 | 2600 | 15000 | 1.3×10⁻⁵ | 68 | |||||
| 50 | 42 | 18 | 18 | 6 | M5 | 7 | 9 | 18 | 3100 | 12000 | 6.1×10⁻⁵ | 40 | |||||
| 双膜片 Y-CAB12 |
19 | 28 | 9.2 | 6.5 | 3.3 | 8.5 | M2 | 1 | 0.7 | 1.4 | 1.5 | 0.12 | ±0.5 | 200 | 33000 | 8.7×10⁻⁷ | 18 |
| 25 | 32 | 10 | 9 | 3.5 | 12.5 | M2 .5 | 1 | 2 | 450 | 25000 | 2.7×10⁻⁶ | 25 | |||||
| 32 | 40 | 12 | 11 | 4 | 16 | M3 | 1.5 | 2.5 | 5 | 0.15 | 1100 | 19000 | 9.6×10⁻⁶ | 60 | |||
| 40 | 44 | 14 | 15 | 5 | 21 | M4 | 2.5 | 3.5 | 7 | 1400 | 15000 | 1.9×10⁻⁵ | 100 | ||||
| 50 | 57 | 18 | 18 | 6 | 26 | M5 | 7 | 9 | 18 | 2200 | 12000 | 8.1×10⁻⁵ | 210 | ||||
键槽尺寸表
| 轴径尺寸 |
键槽尺寸 |
|||
| Ød,Øe ( mm) |
宽度b(mm) | 深度t(mm) | ||
| 标准尺寸 | 公差 | 标准尺寸 | 公差 | |
| Ø6~Ø7.99 | 2 | ±0.0125 |
1 | +0. 1 0 |
| Ø8~Ø10 | 3 | 1.4 | ||
| Ø10.01 ~Ø12 | 4 | ±0.015 | 1.8 | |
| Ø12.01 ~Ø17 | 5 | 2.3 | ||
| Ø17.01 ~Ø22 | 6 | 2.8 | ||
| Ø22.01 ~Ø30 | 8 | ±0.018 | 3.3 | |
-
