医疗 膜片式联轴器 螺钉夹紧型 不锈钢 单/双膜片
品牌名称：
怡合达
条件筛选：
主体材质 不锈钢
表面处理 无
轴锁紧方式 螺钉夹紧型
种类筛选 膜片式联轴器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
可选加工
产品简介
联轴器安装SOP
选型工具
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | ||
| 主体 | 膜片 | |||||
| Y-CAB03 | 螺钉夹紧型 | 单膜片 | 不锈钢 | 不锈钢 | — | 内六角圆柱头螺钉 |
| Y-CAB04 | 双膜片 | |||||
特点
● 高扭矩，高刚性；
● 零回转间隙；
● 顺时针和逆时针回转时特性完全一样；
● 不锈钢膜片能补偿径向、角向、轴向偏差；
● 采用摩擦结合进行传递、无间隙、最适合超精密控制。

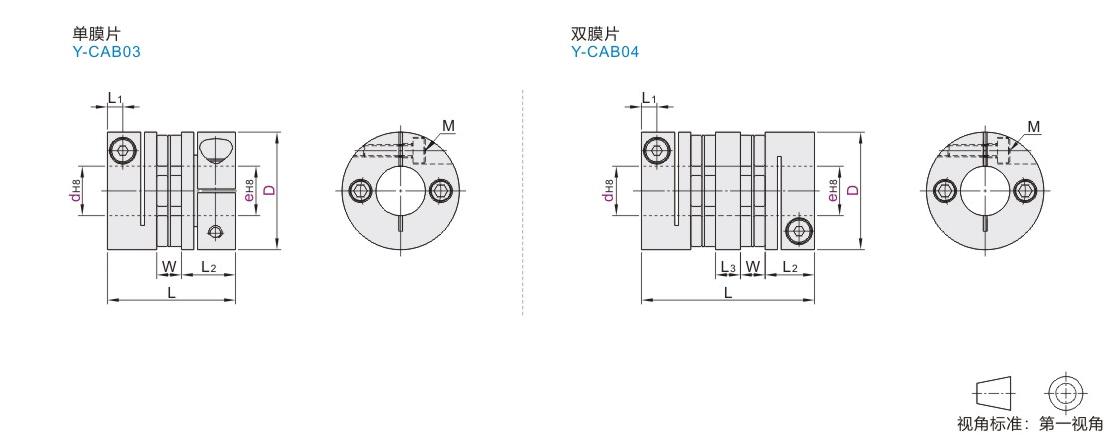

参数图
选型表
| 型号 | d-e | ||||||||||||||||
| 代码 | D | ||||||||||||||||
|
单膜片
|
19 | d | 3 | 4 | 5 | 6 | 6.35 | 7 | 8 | ||||||||
| e | 3 4 5 6 6.35 7 8 | 4 5 6 6.35 7 8 | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | ||||||||||
| 26 | d | 4 | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | ||||||
| e | 4 5 6 6.35 7 8 9 9.525 10 11 | 5 6 6.35 7 8 9 9.525 10 11 | 6 6.35 7 8 9 9.525 10 11 | 6.35 7 8 9 9.525 10 11 | 7 8 9 9.525 10 11 | 8 9 9.525 10 11 | 9 9.525 10 11 | 9.525 10 11 | 10 11 | 11 | |||||||
| 29 | d | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | |||
| e | 5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 7 8 9 9.525 10 11 12 12.7 13 14 | 8 9 9.525 10 11 12 12.7 13 14 | 9 9.525 10 11 12 12.7 13 14 | 9.525 10 11 12 12.7 13 14 | 10 11 12 12.7 13 14 | 11 12 12.7 13 14 | 12 12.7 13 14 | 12.7 13 14 | 13 14 | 14 | ||||
| 34 | d | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | ||
| e | 5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 | 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 | 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 | 7 8 9 9.525 10 11 12 12.7 13 14 15 | 8 9 9.525 10 11 12 12.7 13 14 15 | 9 9.525 10 11 12 12.7 13 14 15 | 9.525 10 11 12 12.7 13 14 15 | 10 11 12 12.7 13 14 15 | 11 12 12.7 13 14 15 | 12 12.7 13 14 15 | 12.7 13 14 15 | 13 14 15 | 14 15 | 15 | |||
| 39 | d | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | |||||
| e | 8 9 9.525 10 11 12 12.7 13 14 15 16 | 9 9.525 10 11 12 12.7 13 14 15 16 | 9.525 10 11 12 12.7 13 14 15 16 | 10 11 12 12.7 13 14 15 16 | 11 12 12.7 13 14 15 16 | 12 12.7 13 14 15 16 | 12.7 13 14 15 16 | 13 14 15 16 | 14 15 16 | 15 16 | 16 | ||||||
| 44 | d | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |
| e | 8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 | 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 | 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 | 10 11 12 12.7 13 14 15 16 17 18 19 20 | 11 12 12.7 13 14 15 16 17 18 19 20 | 12 12.7 13 14 15 16 17 18 19 20 | 12.7 13 14 15 16 17 18 19 20 | 13 14 15 16 17 18 19 20 | 14 15 16 17 18 19 20 | 15 16 17 18 19 20 | 16 17 18 19 20 | 17 18 19 20 | 18 19 20 | 19 20 | 20 | ||
| 56 | d | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | |||
| e | 12 12.7 13 14 15 16 17 18 19 20 22 24 25 | 12.7 13 14 15 16 17 18 19 20 22 24 25 | 13 14 15 16 17 18 19 20 22 24 25 | 14 15 16 17 18 19 20 22 24 25 | 15 16 17 18 19 20 22 24 25 | 16 17 18 19 20 22 24 25 | 17 18 19 20 22 24 25 | 18 19 20 22 24 25 | 19 20 22 24 25 | 20 22 24 25 | 22 24 25 | 24 25 | 25 | ||||
| 68 | d | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 25.4 | 26 | 28 | 30 | |||
| e | 14 15 16 18 19 20 22 24 25 25.4 26 28 30 | 15 16 18 19 20 22 24 25 25.4 26 28 30 | 16 18 19 20 22 24 25 25.4 26 28 30 | 18 19 20 22 24 25 25.4 26 28 30 | 19 20 22 24 25 25.4 26 28 30 | 20 22 24 25 25.4 26 28 30 | 22 24 25 25.4 26 28 30 | 24 25 25.4 26 28 30 | 25 25.4 26 28 30 | 25.4 26 28 30 | 26 28 30 | 28 30 | 30 | ||||
| 82 | d | 24 | 25 | 25.4 | 26 | 28 | 30 | 32 | 35 | ||||||||
| e | 24 25 25.4 26 28 30 32 35 | 25 25.4 26 28 30 32 35 | 25.4 26 28 30 32 35 | 26 28 30 32 35 | 28 30 32 35 | 30 32 35 | 32 35 | 35 | |||||||||
.
尺寸性能表
| 型号 |
L |
L1 | L2 | L3 | W | M | 锁紧 扭矩 (N·m) |
额定 扭矩 (N·m) |
最大 扭矩 (N·m) |
最高 转速 (r/ min) |
惯性 力矩 (kg·m ) |
静态扭转 刚性 N.m/rad) |
容许安装偏差 |
重量 (g) |
|||
| 代码 | D | 径向(mm) | 角向(°) | 轴向(mm) | |||||||||||||
| 单膜片 Y-CAB03 |
19 | 19.25 | 3.1 | 9 | — | 1.25 | M2.5 | 1 | 0.8 | 1.6 | 10000 | 1.4×10⁻⁶ | 580 | 0.02 | 1 | ±0. 10 | 26 |
| 26 | 23.5 | 3.3 | 10.5 | 2.5 | 1.5 | 3 | 6.1×10⁻⁶ | 950 | ±0. 15 | 61 | |||||||
| 29 | 26.5 | 3.75 | 12 | 1.5 | 3 | 6 | 1.0×10⁻⁵ | 1350 | 2 | ±0.30 | 82 | ||||||
| 34 | 27.35 | 4 | 3.35 | M3 | 4 | 8 | 2.0×10⁻⁵ | 2000 | 1 | ±0.20 | 117 | ||||||
| 39 | 34.35 | 5 | 15 | 4.35 | M4 | 3.4 | 6 | 12 | 4.3×10⁻⁵ | 4500 | ±0.25 | 195 | |||||
| 44 | 34.6 | 4.6 | 10 | 20 | 7.0 ×10⁻⁵ | 5200 | ±0.30 | 245 | |||||||||
| 56 | 45.25 | 6.6 | 20 | 5.25 | M5 | 7 | 25 | 50 | 2.5×10⁻⁴ | 11000 | ±0.40 | 540 | |||||
| 68 | 53.8 | 7.6 | 24 | 5.8 | M6 | 14 | 60 | 120 | 6.5×10⁻⁴ | 19000 | ±0.45 | 960 | |||||
| 82 | 68 | 9.3 | 30 | 8 | M8 | 30 | 100 | 200 | 1.7×10⁻³ | 22000 | ±0.55 | 1763 | |||||
| 双膜片 Y-CAB04 |
19 | 26.5 | 3 | 9 | 6 | 1.25 | M2.5 | 1 | 0.8 | 1.6 | 10000 | 1.9×10⁻⁶ | 430 | 0.11 | 1 (单侧) |
±0.20 | 37 |
| 26 | 33.5 | 3.3 | 10.5 | 7.5 | 2.5 | 1.5 | 3 | 8.6×10⁻⁶ | 700 | 0.15 | ±0.30 | 86 | |||||
| 29 | 35.7 | 3.75 | 12 | 6.7 | 1.5 | 3 | 6 | 1.4×10⁻⁵ | 1200 | 2 | ±0.30 | 109 | |||||
| 34 | 38.2 | 4 | 7.5 | 3.35 | M3 | 4 | 8 | 2.7×10⁻⁵ | 1700 | 0.18 | 1 (单侧) |
±0.36 | 160 | ||||
| 39 | 47.7 | 5 | 15 | 9 | 4.35 | M4 | 3.4 | 6 | 12 | 5.9×10⁻⁵ | 2500 | 0.22 | ±0.50 | 267 | |||
| 44 | 48.2 | 4.6 | 10 | 20 | 9.6×10⁻⁵ | 3000 | 0.24 | ±0.60 | 330 | ||||||||
| 56 | 62.5 | 6.6 | 20 | 12 | 5.25 | M5 | 7 | 25 | 50 | 3.4×10⁻⁴ | 8500 | 0.28 | ±0.80 | 720 | |||
| 68 | 73.6 | 7.6 | 24 | 14 | 5.8 | M6 | 14 | 60 | 120 | 8.8×10⁻⁴ | 12000 | 0.32 | ±0.90 | 1276 | |||
| 82 | 98 | 9.3 | 0 | 2 | 8 | M8 | 30 | 100 | 200 | 2.5×10⁻³ | 15000 | 0.52 | ±1 .00 | 2465 | |||
键槽尺寸表
| 轴径尺寸 | 键槽尺寸 | |||
| Ød,Øe (mm) |
宽度b(mm) | 深度t(mm) | ||
| 标准尺寸 | 公差 | 标准尺寸 | 公差 | |
| Ø6~Ø7.99 | 2 | ±0.0125 | 1 | +0.1 0 |
| Ø8～Ø10 | 3 | 1.4 | ||
| Ø10.01～Ø12 | 4 | ±0.015 | 1.8 | |
| Ø12.01～Ø17 | 5 | 2.3 | ||
| Ø17.01～Ø22 | 6 | 2.8 | ||
| Ø22.01～Ø30 | 8 | ±0.018 | 3.3 | |
| Ø30.01～Ø35 | 10 | +0.2 0 |
||
-
