医疗膜片式联轴器螺钉夹紧型铝合金单/双膜片高刚性高扭矩

代码	类型		材质		表面处理	附件
			主体	膜片
Y-CAB21	螺钉夹紧型	单膜片	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉
Y-CAB22		双膜片

型号		d-e
代码	D	d-e
单膜片 Y-CAB21 双膜片 Y-CAB22	15	d	3	4	5	6
	15	e	3 4 5 6	4 5 6	5 6	6
	19	d	4	5	6	6.35	7	8
	19	e	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	25	d	5	6	6.35	8	9.525	10	12
	25	e	5 6 6.35 8 9.525 10 12	6 6.35 8 9.525 10 12	6.35 8 9.525 10 12	8 9.525 10 12	9.525 10 12	10 12	12
	27	d	5	6	6.35	8	9.525	10	12	14
	27	e	5 6 6.35 8 9.525 10 12 14	6 6.35 8 9.525 10 12 14	6.35 8 9.525 10 12 14	8 9.525 10 12 14	9.525 10 12 14	10 12 14	12 14	14
	34	d	6	6.35	8	9.525	10	12	14	16
	34	e	6 6.35 8 9.525 10 12 14 16	6.35 8 9.525 10 12 14 16	8 9.525 10 12 14 16	9.525 10 12 14 16	10 12 14 16	12 14 16	14 16	16
	39	d	8	9.525	10	12	14	15	16	18	20
	39	e	8 9.525 10 12 14 15 16 18 20	9.525 10 12 14 15 16 18 20	10 12 14 15 16 18 20	12 14 15 16 18 20	14 15 16 18 20	15 16 18 20	16 18 20	18 20	20
	44	d	8	9.525	10	12	14	15	16	18	20	22
	44	e	8 9.525 10 12 14 15 16 18 20 22	9.525 10 12 14 15 16 18 20 22	10 12 14 15 16 18 20 22	12 14 15 16 18 20 22	14 15 16 18 20 22	15 16 18 20 22	16 18 20 22	18 20 22	20 22	22
	56	d	10	12	14	15	16	18	20	22	24	25	28
	56	e	10 12 14 15 16 18 20 22 24 25 28	12 14 15 16 18 20 22 24 25 28	14 15 16 18 20 22 24 25 28	15 16 18 20 22 24 25 28	16 18 20 22 24 25 28	18 20 22 24 25 28	20 22 24 25 28	22 24 25 28	24 25 28	25 28	28
	64	d	15	16	18	20	22	24	25	28	30	32	35
	64	e	15 16 18 20 22 24 25 28 30 32 35	16 18 20 22 24 25 28 30 32 35	18 20 22 24 25 28 30 32 35	20 22 24 25 28 30 32 35	22 24 25 28 30 32 35	24 25 28 30 32 35	25 28 30 32 35	28 30 32 35	30 32 35	32 35	35
	79	d	20	22	24	25	28	30	32	35	38	40	42
	79	e	20 22 24 25 28 30 32 35 38 40 42	22 24 25 28 30 32 35 38 40 42	24 25 28 30 32 35 38 40 42	25 28 30 32 35 38 40 42	28 30 32 35 38 40 42	30 32 35 38 40 42	32 35 38 40 42	35 38 40 42	384042	40 42	42
	98	d	25	28	30	32	35	38	40	42	45	50
	98	e	25 28 30 32 35 38 40 42 45 50	28 30 32 35 38 40 42 45 50	30 32 35 38 40 42 45 50	32 35 38 40 42 45 50	35 38 40 42 45 50	38 40 42 45 50	40 42 45 50	42 45 50	45 50	50

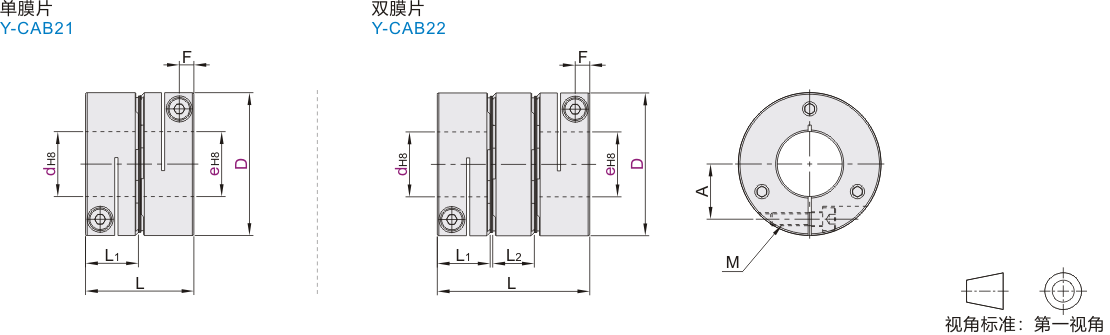

型号		L	L1	F	L2	A	M	锁紧扭矩 ( N·m)	额定扭矩 ( N·m)	最大扭矩 ( N·m)	最高转速 (r/min)	静态扭转刚性 ( N·m/rad)	惯性力矩 (kg·m²)	容许安装偏差			重量 (g)
代码	D	L	L1	F	L2	A	M	锁紧扭矩 ( N·m)	额定扭矩 ( N·m)	最大扭矩 ( N·m)	最高转速 (r/min)	静态扭转刚性 ( N·m/rad)	惯性力矩 (kg·m²)	径向(mm)	角向(°)	轴向(mm)	重量 (g)
单膜片 Y-CAB21	15	16.4	8	2.5	—	5	M2	0.45	0.6	1.2	42000	0.11×10³	2.6 ×10^⁻⁷	0.01	0.7	±0.1	6.6
	19	19.6	9.5	2.9		7	M2 .5	1	1.5	3	33000	0.32×10³	6.3 ×10^⁻⁷	0.02	1	±0.1	13
	25	23.8	11.6	3.5		9.25	M2 .5	1	3	6	25000	1.2×10³	2.3 ×10^⁻⁶			±0.15	25
	27	23.8	11.6	3.8		10.25	M3	1.5	3.3	6.6	23000	1.8 ×10³	3. 1×10^⁻⁶			±0.2	27
	34	26.8	13.1	4		13	M3	1.5	6.3	12.6	18000	3.9 ×10³	9.2×10^⁻⁶			±0.25	52
	39	33.4	16.3	4.5		14.25	M4	3.5	12	24	16000	6.0 ×10³	2.0 ×10^⁻⁵			±0.25	84
	44	33.4	16.3	4.5		17	M4	3.5	15	30	14000	7.9 ×10³	3.3 ×10^⁻⁵			±0.3	107
	56	43.6	21.3	6		21	M5	8	37.5	75	11000	1.4×10⁴	1.1×10⁻⁴			±0.35	233
	64	49.2	24	7		24	M6	14	50	100	9800	1.6 ×10⁴	2.1×10⁻⁴			±0.45	328
	79	61.6	30	9		29	M8	28	100	200	7900	2.3 ×10⁴	6.7×10⁻⁴			±0.55	748
	98	66	32	9		38	M8	28	280	560	6400	5.2×10⁴	1.7×10⁻⁴			±0.65	1120
双膜片 Y-CAB22	15	21.6	8	2.5	4.8	5	M2	0.45	0.6	1.2	42000	0.1×10³	3.0×10^⁻⁷	0.1	1.4	±0.2	9.4
	19	25.7	9.5	2.9	5.5	7	M2.5	1	1.5	3	33000	0.3 ×10³	8.8 ×10^⁻⁷	0.12	2	±0.2	17
	25	32.2	11.6	3.5	7.8	9.25	M2.5	1	3	6	25000	1.0 ×10³	3.4×10^⁻⁶	0.15		±0.3	35
	27	32.2	11.6	3.8	7.8	10.25	M3	1.5	3.3	6.6	23000	1.4×10³	4.4×10^⁻⁶	0.15		±0.4	39
	34	36.8	13.1	4	9.4	13	M3	1.5	6.3	12.6	18000	2.5×10³	1.3×10^⁻⁶	0.2		±0.5	75
	39	47	16.3	4.5	12.8	14.25	M4	3.5	12	24	16000	4.7×10³	2.9×10^⁻⁵	0.25		±0.5	123
	44	47	16.3	4.5	12.8	17	M4	3.5	15	30	14000	6.4×10³	4.7×10^⁻⁵	0.25		±0.6	156
	56	61	21.3	6	16.4	21	M5	8	37.5	75	11000	1.2×10⁴	1.7×10⁻⁴	0.3		±0.7	340
	64	75	24	7	24.6	24	M6	14	50	100	9800	1.5×10⁴	3.3×10⁻⁴	0.35		±0.9	490
	79	97	30	9	33.8	29	M8	28	100	200	7900	2.2×10⁴	1.0×10⁻³	0.5		±1.1	1100
	98	104	32	10	36	38	M8	28	280	560	6400	4.7×10⁴	2.6×10⁻³	0.5		±1.3	1740

轴径尺寸	键槽尺寸
Ød,Øe ( mm)	宽度b(mm)		深度t(mm)
	标准尺寸	公差	标准尺寸	公差
Ø6~Ø7.99	2	±0.0125	1	+0. 1 0
Ø8~Ø10	3		1.4
Ø10.01 ~Ø12	4	±0.015	1.8
Ø12.01 ~Ø17	5		2.3
Ø17.01 ~Ø22	6		2.8
Ø22.01 ~Ø30	8	±0.018
Ø30.01 ~Ø38	10		3.3	+0.20
Ø38.01 ~Ø44	12	±0.0215
Ø44.01 ~Ø50	14		3.8
