医疗 膜片式联轴器 螺钉夹紧型 铝合金 单/双膜片 高刚性
品牌名称：
怡合达
条件筛选：
种类筛选 膜片式联轴器
类型 高刚性高扭矩膜片式
主体材质 铝合金
表面处理 本色阳极氧化
轴锁紧方式 螺钉夹紧型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
可选加工
产品简介
材质图
参数图
材质图
| 代码 | 材质 | 表面处理 | 附件 | |||
| 类型 | 主体 | 膜片 | ||||
| Y-CAB31 | 螺钉夹紧型 | 单膜片 | 铝合金 | 不锈钢 | 本色阳极氧化 | 内六角圆柱头螺钉 |
| Y-CAB32 | 双膜片 | |||||
特点
● 膜片式联轴器是由联轴器轴套和多个叠加的不锈钢膜片，利用内六角螺栓交错地连接而成
● 一种浇性联轴器，依靠膜片的弹性变形来补偿所连两轴的相对位移；
● 具有高扭转刚度、低惯性及零背隙等特性，特别适用于精密定位系统，如伺服电机与
● 滚珠丝杆、机器人、测试测量、半导体、太阳能等设备。
单膜片型不允许偏心。 偏心、偏角轴向位移如果同时出现多种偏差时，则各种偏差值为容许值的1/2。

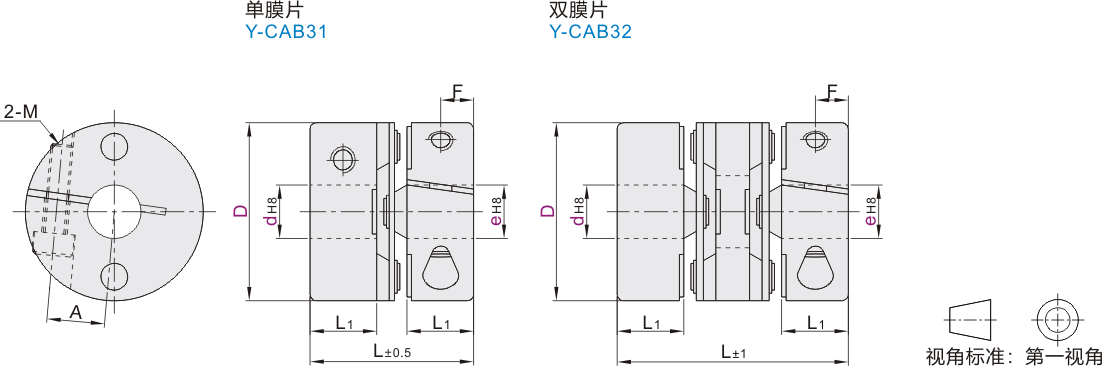

参数图
选型表
| 型号 | d-e | ||||||||||
| 代码 | D | ||||||||||
| 单膜片 Y-CAB31 双膜片 Y-CAB32 |
16 | d | 4 | 5 | 6 | ||||||
| e | 4 5 6 | 5 6 | 6 | ||||||||
| 20 | d | 4 | 5 | 6 | 6.35 | 7 | 8 | ||||
| e | 4 5 6 6.35 7 8 | 5 6 6.3 5 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | |||||
| 25 | d | 5 | 6 | 6.35 | 7 | 8 | 9.53 | 10 | |||
| e | 5 6 6.3 5 7 8 9.53 10 | 6 6.35 7 8 9.53 10 | 6.35 7 8 9.53 10 | 7 8 9.53 10 | 8 9.53 10 | 9.53 10 | 10 | ||||
| 32 | d | 8 | 9.53 | 10 | 11 | 12 | 14 | ||||
| e | 8 9.53 10 11 12 | 9.531011121 | 10111214 | 11 12 14 | 12 14 | 14 | |||||
| 40 | d | 8 | 9.53 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | |
| e | 8 9.53 10 11 12 14 15 16 18 | 9.53 10 11 12 14 15 16 18 | 10 11 12 14 15 16 18 | 11 12 14 15 16 18 | 12 14 15 16 18 | 14 15 16 18 | 15 16 18 | 16 18 | 18 | ||
| 50 | d | 14 | 15 | 16 | 18 | 20 | 22 | 24 | |||
| e | 14 15 16 18 20 22 24 | 15 16 18 20 22 24 | 16 18 20 22 24 | 18 20 22 24 | 20 22 24 | 22 24 | 24 | ||||
尺寸性能表
| 型号 |
L |
L1 |
A |
F |
M |
锁紧 扭矩 ( N·m) |
额定 扭矩 ( N·m) |
容许安装偏差 |
静态扭转刚性 (N·m/rad) |
最高 转速 (r/min) |
惯性力矩 (kg·m2) |
重量(g) |
||||||||||
| 代码 | D | Y-CAB31 | Y-CAB32 | 角向(°) | 径向(mm) | 轴向(mm) | ||||||||||||||||
| Y-CAB31 | Y-CAB32 | Y-CAB31 | Y-CAB32 | Y-CAB31 | Y-CAB32 | Y-CAB31 | Y-CAB32 | Y-CAB31 | Y-CAB32 | Y-CAB31 | Y-CAB32 | |||||||||||
| 单膜片 Y-CAB31 双膜片 Y-CAB32 |
16 | 17.7 | 23.8 | 7 | 5 | 3 | M2 .5 | 1 | 0.9 | 1 | 2 | 0.02 | 0.15 | ±0. 1 | ±0.2 | 650 | 450 | 6000 | 2.2×10⁻⁷ | 2.7×10⁻⁷ | 8 | 10 |
| 20 | 18.4 | 26 | 7.5 | 6.5 | 3.7 | 1.3 | 950 | 700 | 5500 | 7.0×10⁻⁷ | 8.0×10⁻⁷ | 13 | 16 | |||||||||
| 25 | 21.6 | 30.2 | 9 | 8.5 | 4 | M3 | 1.7 | 2.8 | ±0.2 | ±0.3 | 1300 | 950 | 5000 | 2.2×10⁻⁶ | 2.5×10⁻⁶ | 24 | 30 | |||||
| 32 | 29 | 41 | 12.4 | 10 | 6 | M4 | 2.5 | 5 | ±0.4 | 1400 | 1100 | 4000 | 5.6×10⁻⁶ | 6.6×10⁻⁶ | 53 | 62 | ||||||
| 40 | 35 | 47 | 15.5 | 13.1 | 7.8 | M5 | 7 | 9 | 0.2 | ±0.5 | 3300 | 2800 | 3800 | 1.5×10⁻⁵ | 1.9×10⁻⁵ | 90 | 110 | |||||
| 50 | 40.5 | 57 | 18 | 16.7 | 9 | M6 | 12 | 16 | ±0.3 | ±0.6 | 4000 | 3400 | 3500 | 3.9×10⁻⁵ | 5.0×10⁻⁵ | 180 | 220 | |||||
惯性力矩和重量按最大孔径计算。 此款联轴器锁紧螺丝会突出联轴器边缘直径位置，今天以实物为准！
键槽尺寸表
| 轴径尺寸 | 键槽尺寸 |
|||
| Ød,Øe ( mm) |
宽度b(mm) | 深度t(mm) | ||
| 标准尺寸 | 公差 | 标准尺寸 | 公差 | |
| Ø6~Ø7.99 | 2 | ±0.0125 | 1 | +0. 1 0 |
| Ø8~Ø10 | 3 | 1.4 | ||
| Ø10.01 ~Ø12 | 4 | ±0.015 | 1.8 | |
| Ø12.01 ~Ø17 | 5 | 2.3 | ||
| Ø17.01 ~Ø22 | 6 | 2.8 | ||
| Ø22.01 ~Ø30 | 8 | ±0.018 | 3.3 | |
-
