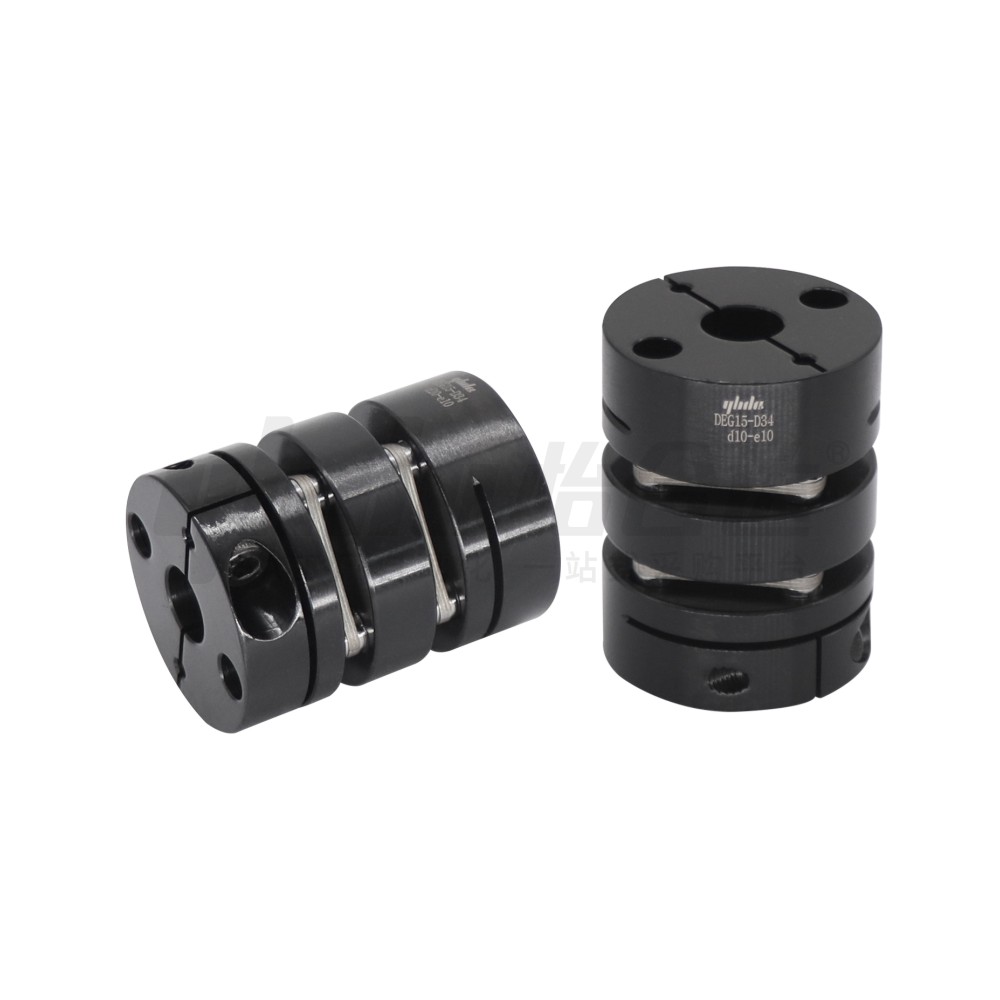

        膜片式联轴器 碳钢 单膜片/双膜片 螺钉夹紧型

        条件筛选：

        类型 膜片式
        主体材质 S45C
        表面处理 发黑
        轴锁紧方式 螺钉夹紧型
        种类筛选 膜片式联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

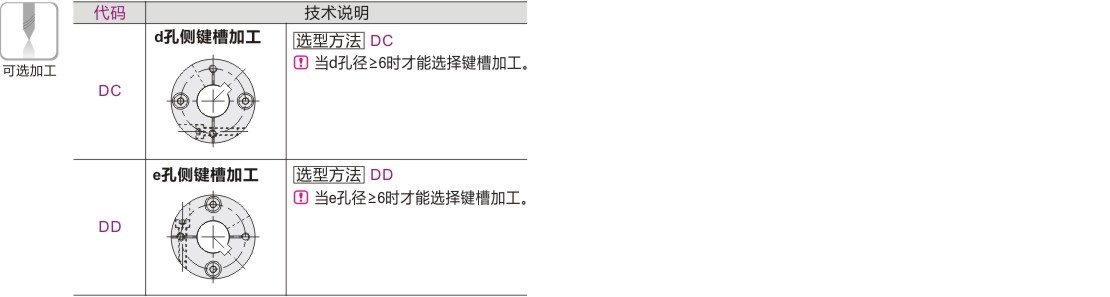

            可选加工

            联轴器安装SOP

            选型工具

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            主体 膜片 主体
            DEG05 螺钉夹紧型 单膜片 S45C 不锈钢 发黑 内六角圆柱头螺钉
            DEG15 双膜片



            特点

            ● 适用于伺服、步进电机的精密控制场景。
            ● 主体为碳钢材质，强度高，抗冲击能力强；
            ● 高刚性、高扭矩、零背隙，可进行高精度控制。





            因偏心、偏角、轴向的位移如果同时出现多种偏差时，则各容许值会降低。

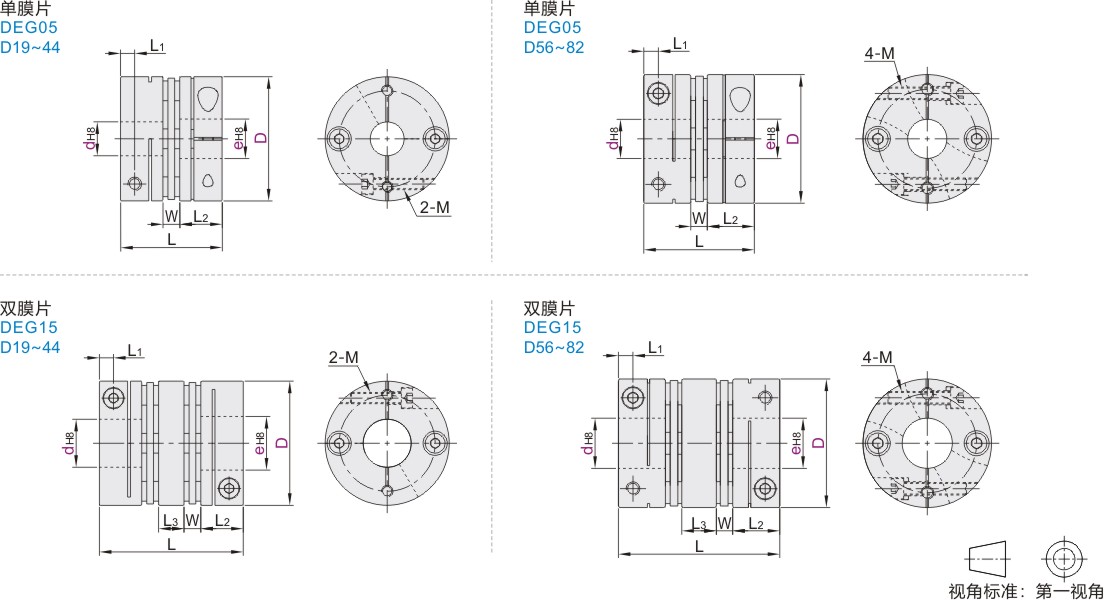

            参数图
            型号 d-e
            代码 D
            单膜片
            DEG05

            双膜片
            DEG15            		 19 d 3 4 5 6 6.35 7 8
            e 3 4 5
            6 6.35
            7 8            		 4 5
            6 6.35
            7 8            		 5 6
            6.35
            7 8            		 6
            6.35
            7 8            		 6.35
            7
            8            		 7
            8            		 8
            26 d 4 5 6 6.35 7 8 9 9.525 10 11
            e 4 5 6
            6.35 7 8
            9 9.525
            10 11            		 5 6 6.35
            7 8 9
            9.525
            10 11            		 6 6.35
            7 8 9
            9.525
            10 11            		 6.35
            7 8 9
            9.525
            10 11            		 7 8 9
            9.525
            10 11            		 8 9
            9.525
            10 11            		 9
            9.525
            10 11            		 9.525
            10
            11            		 10
            11            		 11
            29 d 5 6 6.35 7 8 9 9.525 10 11 12 14
            e 5 6 6.35
            7 8 9
            9.525 10
            11 12 14            		 6 6.35
            7 8 9
            9.525 10
            11 12 14            		 6.35 7 8 9
            9.525 10
            11 12 14            		 7 8 9
            9.525 10
            11 12 14            		 8 9
            9.525 10
            11 12 14            		 9 9.525
            10 11
            12 14            		 9.525
            10 11
            12 14            		 10 11
            12 14            		 11
            12
            14            		 12
            14            		 14
            34 d 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15
            e 5 6 6.35
            7 8 9 9.525
            10 11 12
            12.7 14 15            		 6 6.35 7 8
            9 9.525 10
            11 12 12.7
            14 15            		 6.35 7 8
            9 9.525 10
            11 12 12.7
            14 15            		 7 8 9
            9.525 10
            11 12 12.7
            14 15            		 8 9 9.525
            10 11 12
            12.7 14 15            		 9 9.525
            10 11
            12 12.7
            14 15            		 9.525 10
            11 12
            12.7
            14 15            		 10 11
            12 12.7
            14 15            		 11 12 12.7
            14 15            		 12
            12.7
            14
            15            		 12.7
            14
            15            		 14
            15            		 15
            39 d 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19
            e 8 9 9.525
            10 11 12 12.7
            1415 16
            17 18 19            		 9 9.525 10
            11 12 12.7
            14 15 16
            17 18 19            		 9.525 10
            11 12 12.7
            14 15 16
            17 18 19            		 10 11 12
            12.7 14
            15 16 17
            18 19            		 11 12 12.7
            14 15 16
            17 18 19            		 12 12.7
            14 15
            16 17
            18 19            		 12.7 14
            15 16
            17 18
            19            		 14 15
            16 17
            18 19            		 15 16
            17 18
            19            		 16
            17
            18
            19            		 17
            18
            19            		 18
            19            		 19
            44 d 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22
            e 8 9 9.525
            10 11 12 12.7
            14 15 16 17
            18 19 20 22            		 9 9.525 10
            11 12 12.7
            14 15 16 17
            1819 20 22            		 9.525 10 11
            12 12.7 14
            15 16 17 18
            19 20 22            		 10 11 12
            12.7 14 15
            16 17 18
            19 20 22            		 11 12 12.7
            14 15 16
            17 18 19
            20 22            		 12 12.7
            14 15 16
            17 18 19
            20 22            		 12.7 14
            15 16
            17 18
            19 20 22            		 14 15
            16 17
            18 19
            20 22            		 15 16
            17 18
            19 20
            22            		 16 17
            18 19
            20 22            		 17
            18
            19
            20
            22            		 18
            19
            20
            22            		 19
            20
            22            		 20
            22            		 22
            56 d 12 12.7 14 15 16 17 18 19 20 22 24 25 28 30
            e 12 12.7 14
            15 16 17 18
            19 20 22 24
            25 28 30            		 12.7 14 15
            16 17 18 19
            20 22 24
            25 28 30            		 14 15 16
            17 18 19
            20 22 24
            25 28 30            		 15 16 17
            18 19 20
            22 24 25
            28 30            		 16 17 18
            19 20 22
            24 25
            28 30            		 17 18 19
            20 22 24
            25 28 30            		 18 19
            20 22
            24 25
            28 30            		 19 20
            22 24
            25 28
            30            		 20 22
            24 25
            28 30            		 22 24
            25 28
            30            		 24
            25
            28
            30            		 25
            28
            30            		 28
            30            		 30
            68 d 15 16 17 18 19 20 22 24 25 28 30 32 35
            e 15 16 17
            18 19 20
            22 24 25
            28 30 32 35            		 16 17 18
            19 20 22
            24 25 28
            30 32 35            		 17 18 19
            20 22 24
            25 28 30
            32 35            		 18 19 20
            22 24 25
            28 30 32
            35            		 19 20 22
            24 25 28
            30 32 35            		 20 22 24
            25 28 30
            32 35            		 22 24
            25 28
            30 32
            35            		 24 25
            28 30
            32 35            		 25 28
            30 32
            35            		 28
            30
            32
            35            		 30
            32
            35            		 32
            35            		 35
            82 d 16 17 18 19 20 22 24 25 28 30 38 40 42
            e 16 17 18
            19 20 22
            24 25 28
            30 38 40 42            		 17 18 19
            20 22 24
            25 28 30
            38 40 42            		 18 19 20
            22 24 25
            28 30 38
            40 42            		 19 20 22
            24 25 28
            30 38 40
            42            		 20 22 24
            25 28 30
            38 40 42            		 22 24 25
            28 30 38
            40 42            		 24 25
            28 30
            38 40
            42            		 25 28
            30 38
            40 42            		 28 30
            38 40
            42            		 30
            38
            40
            42            		 38
            40
            42            		 40
            42            		 42



            型号 L L1 L2 L3 W M 锁紧扭矩
            (N.m)            		 额定扭矩
            (N.m)            		 最大扭矩
            (N.m)            		 最高转速
            (r/min)            		 惯性力矩
            (kg.m²)            		 容许安装偏差 重量
            (g)
            代码 D 径向
            (mm)            		 角度
            (°)            		 轴向
            (mm)

            单膜片

            DEG05

            		 19 20 3 9 — 2 M2.5 1 1.5 3 15000 6.3×10-7 0.02 0.5 ±0.1 30
            26 26 3.8 11.5 3 M3 1.5 2.2 4.4 10000 6×10-6 70
            29 27 3.8 12 3 3 6 9000 1.5×10-5 112
            34 32 4.5 14 4 M4 3.5 5 10 8000 2.5×10-5 ±0.15 138
            39 34.5 5 15 4.5 12 24 7000 3.5×10-5 202
            44 5 5 22 44 5500 4.1×10-5 248
            56 46.5 6.6 20 6.5 M5 8 36 72 4800 1.7×10-5 545
            68 55 7.6 24 7 M6 13 90 180 5000 2.25×10-5 ±0.2 870
            82 68 9.3 30 8 M8 28 150 300 5000 1.6×10-5 1722

            双膜片

            DEG15

            		 19 27.6 3 9 5.6 2 M2.5 1 1.5 3 10000 1.6×10-6 0.10  1 ±0.15 36
            26 35.5 3.8 11.5 6.5 3 M3 1.5 2.2 4.4 8000 4.5×10-6 0.12  93
            29 36.5 3.8 12 6.5 3 3 6 7000 1.25×10-5 0.14  150
            34 45 4.5 14 9 4 M4 3.5 5 10 6000 1.7×10-5 0.15  ±0.2 192
            39 50 5 15 11 4.5 12 24 6000 4.5×10-5 0.18  295
            44 51 5 22 44 5500 5.6×10-5 0.20  360
            56 65 6.6 20 12 6.5 M5 8 36 72 5000 2×10-4 795
            68 76 7.6 24 14 7 M6 13 90 180 4500 2.6×10-4 0.25  1230
            82 98 9.3 30 22 8 M8 28 150 300 4000 3.2×10-4 0.45  ±0.25 2532



            惯性力矩和重量按最大孔径计算。

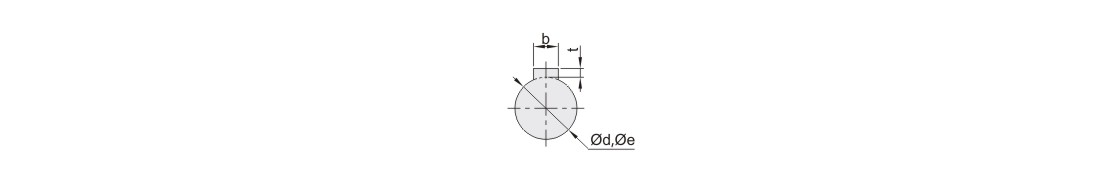

            键槽尺寸表



            轴径尺寸 键槽尺寸
            Φd,Φe
            (mm)            		 宽度b(mm) 深度t(mm)
            标准尺寸 公差 标准尺寸 公差
            Φ6~Φ7.99 2 ±0.0125 1 +0.1
            0
            Φ8~Φ10 3 1.4
            Φ10.01~Φ12 4 ±0.015 1.8
            Φ12.01~Φ17 5 2.3
            Φ17.01~Φ22 6 2.8
            Φ22.01~Φ30 8 ±0.018 3.3
            Φ30.01~Φ38 10 +0.2
            0
            Φ38.01~Φ44 12 ±0.0215
