      膜片

      产品选型

      D

      L

      d

      e

      查看大图

      图片仅供参考，请以已选的规格为准

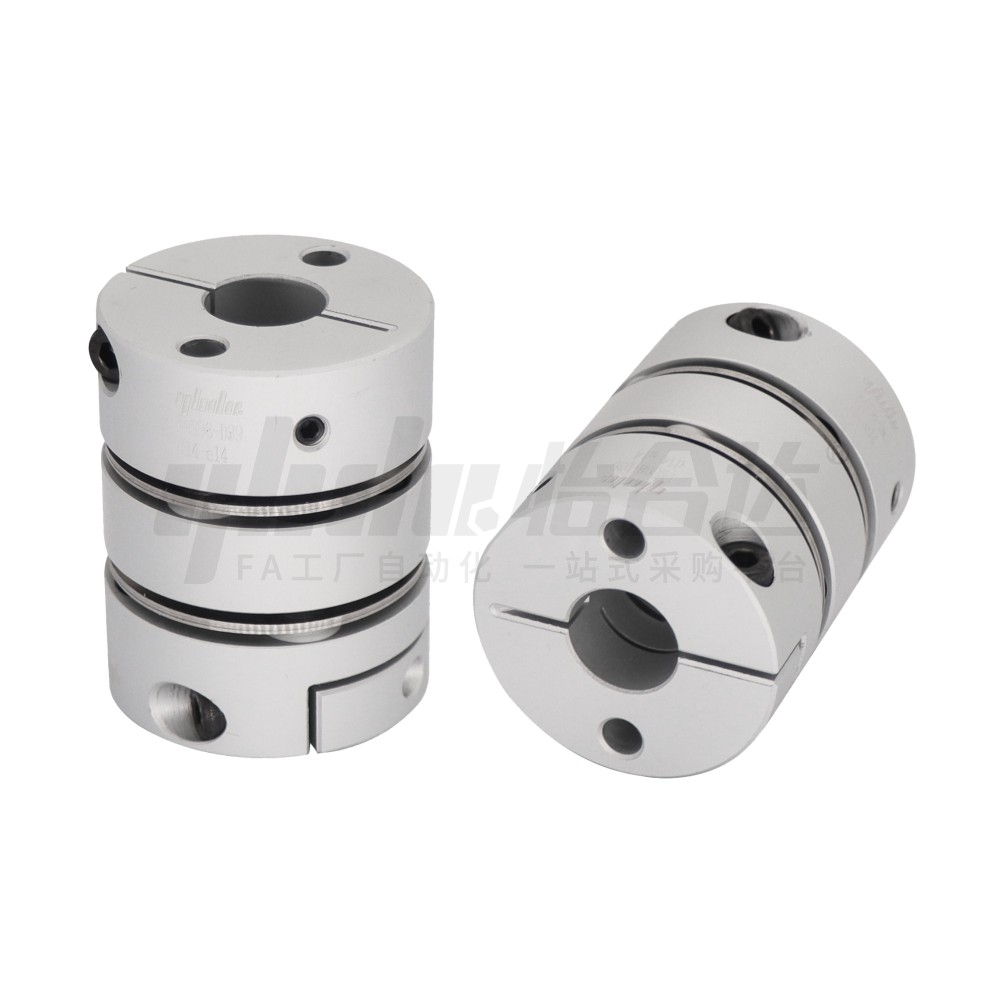

        经济型膜片式联轴器 螺钉夹紧型 单膜片/双膜片

        品牌名称：

        怡合达

        条件筛选：

        类型 经济型膜片式
        主体材质 铝合金
        表面处理 本色阳极氧化
        尺寸类型 L尺寸选择
        轴锁紧方式 螺钉夹紧型
        种类筛选 膜片式联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

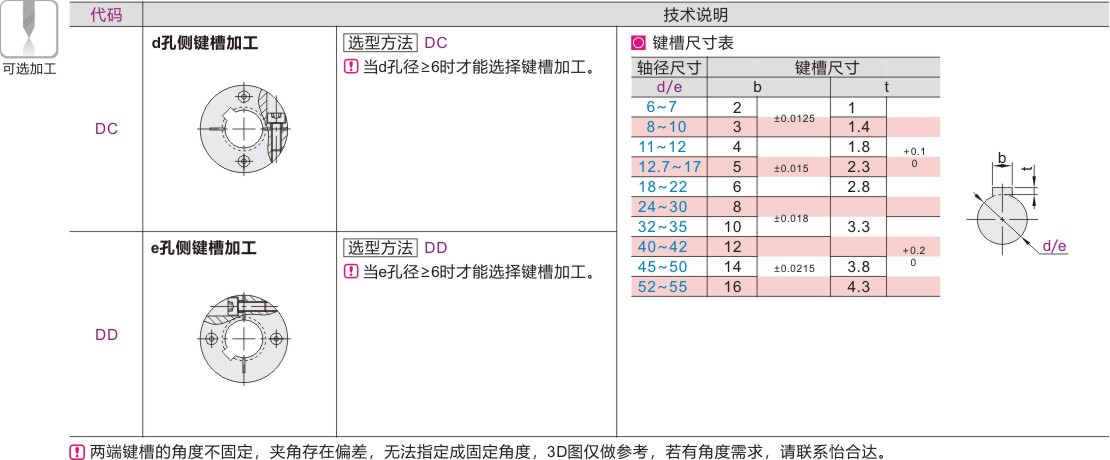

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            DEG97 螺钉夹紧型 单膜片 铝合金 本色阳极氧化 内六角圆柱头螺钉
            DEG98 双膜片


            特点
            ● 高扭矩刚性和减震作用；
            ● 顺时针和逆时针回转特征相同；
            ● 传动效率高，可达99.86%；
            ● 适应恶劣环境，温度(-80°C~300°C)；
            ● 超强的扭矩可吸收震动，补偿径向和角向偏差；
            ● 大扭矩、高刚性圆形膜片；
            ● 禁铜、锌、镍，适用锂电行业。
            传感器与控制器需配套使用。

            径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2。

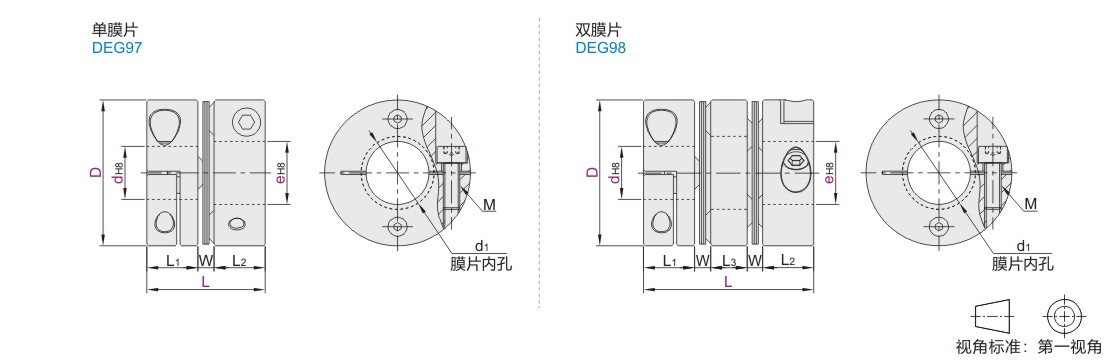

            参数图


            单膜片

            型号 L d-e(d≤e) L1 L2 W d1 M
            代码 D
            DEG97 19  19       3  4  5  6  6.35  7  8 8.7  8.7  1.6  8  M3
            22  11.7
            25  11.7
            26  26       4   5   6   6.35   7   8
                 9   9.525   10            		 11.6  11.6  2.8  10
            29  14.6
            32  14.6
            32  29       4   5   6   6.35   7   8
                 9   9.525  10  11  12
                 12.7   13  14  15            		 13  13  3  16
            32  16
            35  16
            34  32       5   6   6.35   7   8  9
                 9.525  10  11  12
                 12.7    13  14  15            		 14.5  14.5  M4
            37  19.5
            42  19.5
            39  34       6  6.35  7  8  9  9.525
                 10  11  12  12.7  13
                 14  15  16  17  18  19            		 15  15  4  19
            39  20
            44  20
            44  35       8  9  9.525  10  11  12
                 12.7  13  14  15  16
                 17  18  19  20  21  22            		 15.5  15.5  22  M5
            40  20.5
            45  20.5
            50  41       10  11  12  12.7  13  14  15           16  17  18  19  20  21  22
                 24              25  26            		 18  18  5  26
            49  26
            57  26
            56  45       10  11  12  12.7  13
                 14  15  16  17  18
                 19  20  22  24  25  28            		 20  20  29
            53  28
            61  28
            68  54       12  13  14  15  16  17
                 18  19  20  22  24  25
                 28  30  32  35            		 23.6  23.6  6.8  39  M6
            62  31.6
            70  31.6
            82  68       14  15  16  17  18  19
                 20  22  24  25  28  30
                 32  35  40  42  45            		 30  30  8  44  M8
            78  40
            88  40
            94  69       19  20  22  24  25  28
                 30  32  35  40  42  45
                 48  50            		 30  30  9  48  M10
            79  40
            89  40
            104  70       20  22  24  25  28  30
                 32  35  40  42  45  48
                 50  52  55            		 30  30  10
            80  40
            90  40



            双膜片

            型号 L d-e(d≤e) L1 L2 L3 W d1 M
            代码 D
            DEG98 19  26  3  4  5  6  6.35  7  8 8.7  8.7  5.4  1.6  8  M3
            29  11.7
            32  11.7
            35  8.4
            26  35  4  5  6  6.35  7  8  9
            9.525  10            		 11.6  11.6  6.2  2.8  10
            38  14.6
            41  14.6
            44  9.2
            32  41  4  5  6  6.35  7  8  9
            9.525  10  11  12
            12.7  13  14  15            		 13  13  9  3  16
            44  16
            47  16
            50  12
            34  45  5  6  6.35  7  8  9
            9.525   10  11  12
            12.7  13  14  15            		 14.5  14.5  10  M4
            50  19.5
            55  19.5
            60  15
            39  49  6   6.35   7   8   9
            9.525  10  11   12
            12.7   13   14   15
            16  17  18  19            		 15  15  11  4  19
            54  20
            59  20
            64  16
            44  50  8  9  9.525  10  11
            12  12.7  13  14  15
            16  17   18   19  20
            21  22            		 15.5  15.5  11  22  M5
            55  20.5
            60  20.5
            65  16
            50  57  10  11  12  12.7  13
            14  15  16  17  18
            19   20  21  22  24
            25   26            		 18  18  11  5  26
            65  26
            73  26
            81  19
            56  63  10  11  12  12.7  13
            14  15  16  17  18
            19  20  22  24   25
            28            		 20  20  13  29
            71  28
            79  28
            87  21
            68  74  12  13  14  15  16
            17  18  19  20  22
            24  25  28  30  32
            35            		 23.6  23.6  13.2  6.8  39  M6
            82  31.6
            90  31.6
            98  21.2
            82  98  14  15   16  17  18
            19  20   22  24  25
            28  30   32  35   40
            42  45            		 30  30  22  8  44  M8
            108  40
            118  40
            128  32
            94  100  19  20  22  24  25
            28  30  32  35  40
            42  45  48  50            		 30  30  22  9  48  M10
            110  40
            120  40
            130  32
            104  102  20  22  24  25  28
            30  32  35  40  42
            45  48  50  52  55            		 30  30  22  10
            112  40
            122  40
            132  32


             尺寸性能表

            型号 锁紧扭矩
            (N·m)            		 额定扭矩
            (N·m)            		 最大
            扭矩
            (N·m)            		 最高
            转速
            (r/mn)            		 惯性力矩(kg·m²) 静态扭转刚性
            (N·m/rad)            		 容许安装偏差 重量(g)
            代码 D 径向(mm) 角向(°) 轴向(mm)
            DEG97 DEG98 DEG97 DEG98 DEG97 DEG98 DEG97 DEG98 DEG97 DEG98 DEG97 DEG98
            单膜片
            DEG97

            双膜片
            DEG98            		 19  0.8  2 4  10000  6.7×10-7 9.1×10-7 1160  580  0.02  0.1  1  2  ±0.09 ±0.18 15  20
            26  1.5  3.5 7  3.2×10-6 4.3×10-6 2500  1250  0.12  ±0.1 ±0.2 38  51
            32  5 10  8.2×10-6 1.2×10-5 3600  1800  0.15  ±0.14 ±0.28 64  91
            34  3.4  6 12  1.2×10-5 1.6×10-5 4600  2300  ±0.18 ±0.36 80  112
            39  8 16  2.2×10-5 3.1×10-5 7400  3700  0.2  112  161
            44  7  10 20  3.5×10-5 5.1×10-5 10600  5300  0.25  146  209
            50  18 36  6.9×10-5 9.6×10-5 12400  6200  ±0.2 ±0.4 221  308
            56  35 70  1.2×10-4 1.7×10-4 16800  8400  0.3  305  426
            68  14  65 130  9000  3.1×10-4 4.2×10-4 23000  11500  0.35  539  739
            82  30  100 200  8000  8.3×10-4 1.2×10-3 29000  14500  0.5  987  1423
            94  45  165 330  5000  8.3×10-4 2.1×10-3 80000  40000  1316  1907
            104  235 470  4000  2.2×10-3 3.2×10-3 160000  80000  1634  2382
