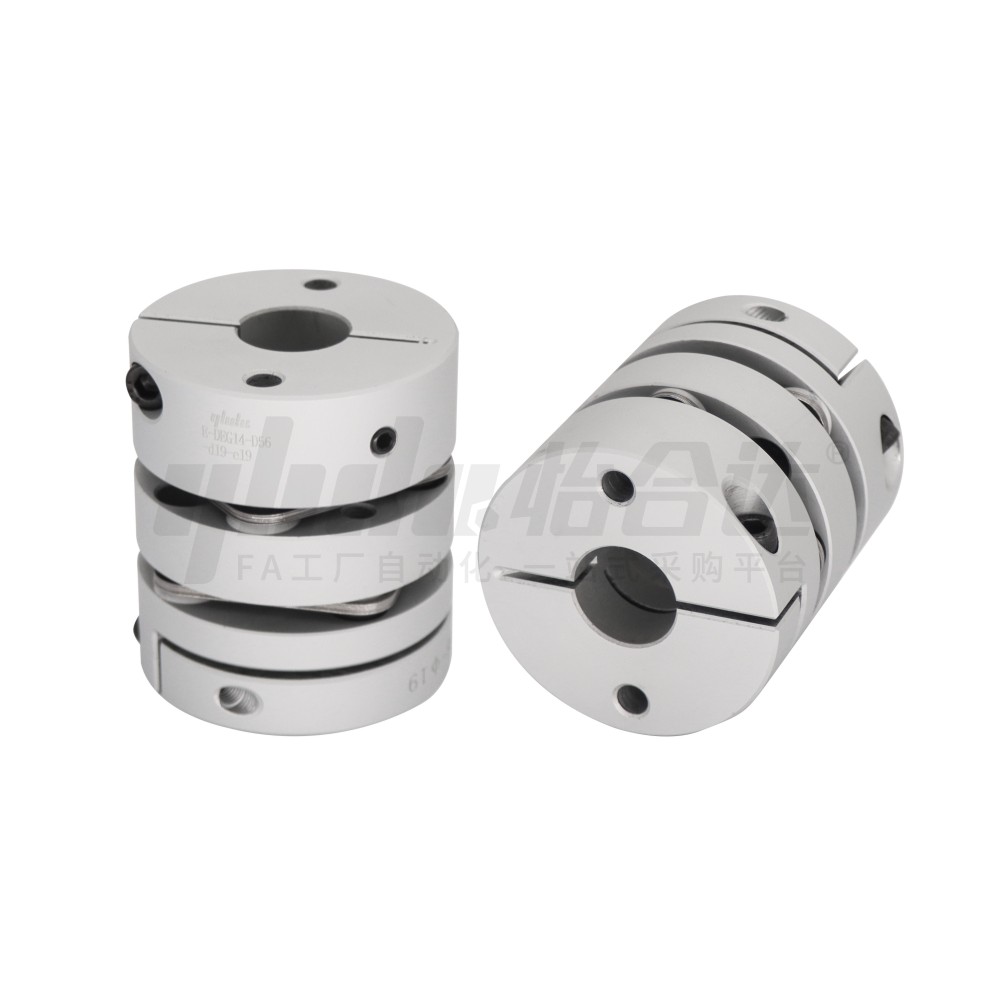

经济型膜片式联轴器螺钉夹紧型带顶丝单膜片/双膜片

代码	类型		材质		表面处理	附件
			主体	膜片	主体
E-DEG04	螺钉夹紧型带顶丝	单膜片	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉
E-DEG14		双膜片

型号		d-e
代码	D	d-e
单膜片 E-DEG04 双膜片 E-DEG14	19	d	3	4	5	6	6.35	7	8
	19	e	3 4 5 6 6.35 7 8	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	26	d	4	5	6.35	7	8	9	9.525	10
	26	e	4 5 6 6.35 7 8 9 9.525 10	5 6 6.35 7 8 9 9.525 10	6.35 7 8 9 9.525 10	7 8 9 9.525 10	8 9 9.525 10	9 9.525 10	9 9.525 10	10
	32	d	4	5	6.35	8	10	11	12	14	15
	32	e	4 5 6 6.35 8 10 11 12 14 15	5 6 6.35 8 10 11 12 14 15	6.35 8 10 11 12 14 15	8 10 11 12 14 15	10 11 12 14 15	11 12 14 15	12 14 15	14 15	15
	34	d	4	5	6.35	8	10	11	12	14	15	16
	34	e	4 5 6 6.35 8 10 11 12 14 15 16	5 6 6.35 8 10 11 12 14 15 16	6.35 8 10 11 12 14 15 16	8 10 11 12 14 15 16	10 11 12 14 15 16	11 12 14 15 16	12 14 15 16	14 15 16	15 16	16
	39	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19
	39	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19	9.525 10 11 12 12.7 13 14 15 16 17 18 19	10 11 12 12.7 13 14 15 16 17 18 19	11 12 12.7 13 14 15 16 17 18 19	12 12.7 13 14 15 16 17 18 19	12.7 13 14 15 16 17 18 19	13 14 15 16 17 18 19	14 15 16 17 18 19	15 16 17 18 19	16 17 18 19	17 18 19	18 19	19
	44	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20	22
	44	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	10 11 12 12.7 13 14 15 16 17 18 19 20 22	11 12 12.7 13 14 15 16 17 18 19 20 22	12 12.7 13 14 15 16 17 18 19 20 22	12.7 13 14 15 16 17 18 19 20 22	13 14 15 16 17 18 19 20 22	14 15 16 17 18 19 20 22	15 16 17 18 19 20 22	16 17 18 19 20 22	17 18 19 20 22	18 19 20 22	19 20 22	20 22	22
	56	d	10	11	12	12.7	13	14	15	16	1	18	19	20	22	24	25	28
	56	e	10 11 12 12.7 13 14 15 16 1718 19 20 22 24 25 28	11 12 12.713 14 15 16 17 18 19 20 22 24 25 28	12 12.7 13 14 15 16 17 18 19 20 22 24 25 28	12.7 13 14 15 16 17 18 19 20 22 24 25 28	13 14 15 16 1718 19 20 22 24 25 28	14 15 16 17 18 19 20 22 24 25 28	15 16 17 18 19 20 22 24 25 28	16 17 18 19 20 22 24 25 28	17 18 19 20 22 24 25 28	18 19 20 22 24 25 28	19 20 22 24 25 28	20 22 24 25 28	22 24 25 28	24 25 28	25 28	28
	68	d	12.7	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35
	68	e	12.7 13 14 15 16 17 18 19 20 22 24 25 28 3032 35	13 14 15 16 17 18 19 20 22 24 25 28 30 32 35	14 15 16 17 18 19 20 22 24 25 28 30 32 35	15 16 17 18 19 20 22 24 25 28 30 32 35	16 17 18 19 20 22 24 25 28 30 32 35	17 18 19 20 22 24 25 28 30 32 35	18 19 20 22 24 25 28 30 32 35	19 20 22 24 25 28 30 32 35	20 22 24 25 28 30 32 35	22 24 25 28 30 32 35	24 24 25 28 30 32 35	25 28 30 32 35	28 30 32 35	30 32 35	32 35	35
	82	d	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42
	82	e	15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42	16 17 18 19 20 22 24 25 28 30 32 35 38 40 42	17 18 19 20 22 24 25 28 30 32 35 38 40 42	18 19 20 22 24 25 28 30 32 35 38 40 42	19 20 22 24 25 28 30 32 35 38 40 42	20 22 24 25 28 30 32 35 38 40 42	22 24 25 28 30 32 35 38 40 42	22 24 25 28 30 32 35 38 40 42	24 25 28 30 32 35 38 40 42	28 30 32 35 38 40 42	30 32 35 38 40 42	32 35 38 40 42	35 38 40 42	38 40 42	40 42	42

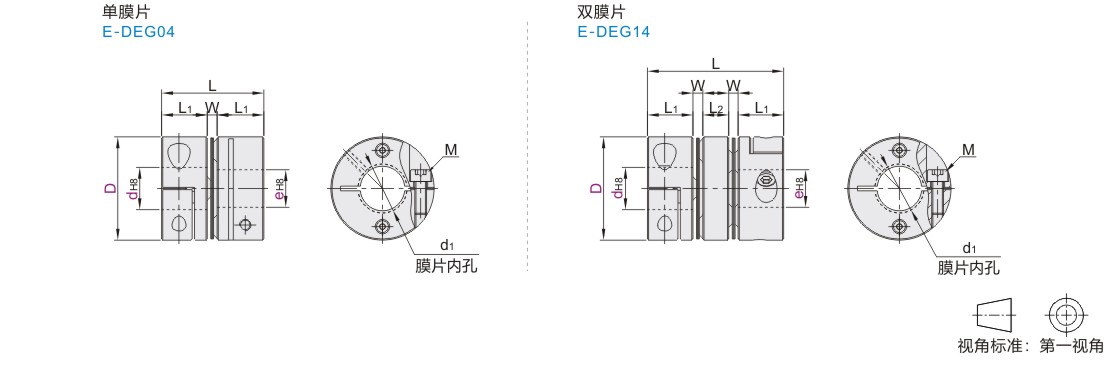

型号		L	L1	L2	d1	W	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/mn)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量 (g)
代码	D	L	L1	L2	d1	W	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/mn)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量 (g)
单膜片 E-DEG04	19	19	8.7	一	8	1.6	M3	1.5	1.6	3.2	10000	6.76×10^⁻8	1400	0.02	1	±0.10	15
	26	26	11.6		10	2.8			2.8	5.6		2.38×10⁻⁷	3700			±0.15	38
	32	29	13		16	3			4	8		4.96×10⁻⁷	5800			±0.18	64
	34	32	14.5		16	3	M4	3.4	4.8	9.6		6.64×10^⁻7	8100			±0.18	73
	39	34	15		19	4	M4	3.4	6.4	12.8		1.08×10^-6	18000			±0.23	109
	44	35	15.5		22	4	M5	7	8	16		1.58×10^-6	20000			±0.27	128
	56	45	20		29	5	M5	7	28	56		4.2×10^-6	50000			±0.36	300
	68	54	23.6		39	6.8	M6	14	52	104	9000	8.9×10^-6	70000			±0.40	530
	82	68	30		44	8	M8	30	80	160	8000	2×10^-5	90000			±0.50	971
双膜片 E-DEG14	19	26	8.7	5.4	8	1.6	M3	1.5	1.6	3.2	10000	9.15×10^-8	700	0.1	1.5	±0.20	20
	26	35	11.6	6.2	10	2.8			2.8	5.6		3.15×10^⁻7	1850	0.15		±0.30	51
	32	41	13	9	16	3			4	8		6.91×10^⁻7	2900	0.18		±0.36	91
	34	45	14.5	10	16	3	M4	3.4	4.8	9.6		9.2×10^⁻7	4050	0.2		±0.40	98
	39	49	15	11	19	4	M4	3.4	6.4	12.8		1.55×10^⁻6	9000	0.24		±0.45	157
	44	50	15.5	11	22	4	M5	7	8	16		2.25×10^⁻6	10000	0.24		±0.54	128
	56	63	20	13	29	5	M5	7	28	56		5.89×10^-6	25000	0.27		±0.72	420
	68	74	23.6	13.2	39	6.8	M6	14	52	104	9000	1.21×10^⁻5	35000	0.31		±0.80	726
	82	98	30	22	44	8	M8	30	80	160	8000	2.87×10-⁵	45000	0.55		±1.00	1400

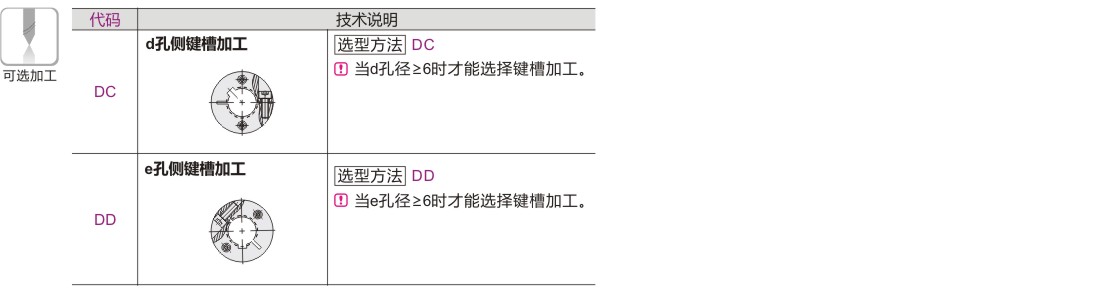

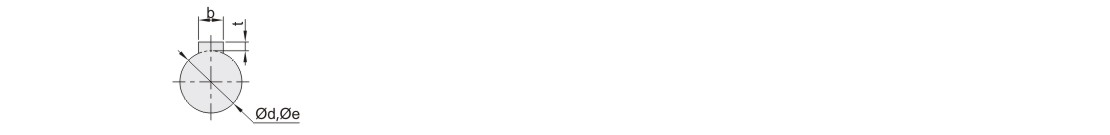

轴径尺寸	键槽尺寸
Ød,Øe (mm)	宽度b(mm)		深度t(mm)
Ød,Øe (mm)	标准尺寸	公差	标准尺寸	公差
Ø6~Ø7.99	2	±0.0125	1	+0.1 0
Ø8~Ø10	3	±0.0125	1.4
Ø10.01~Ø12	4	±0.015	1.8
Ø12.01~Ø17	5		2.3
Ø17.01~Ø22	6		2.8
Ø22.01~Ø30	8	±0.018	3.3
Ø30.01~Ø38	10	±0.018		+0.2 0
Ø38.01~Ø44	12	±0.0215		+0.2 0
