        万向节 伸缩型/滚针轴承伸缩型 SCR440 双节式 调质

        条件筛选：

        类型 滚针轴承伸缩型
        主体材质 SCR440
        表面处理 无
        膜片 双节式
        节数 双节式
        调整环材质 SCR440

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 材质 热处理 附件
            DDH01 伸缩型 圆孔型 SCR440 调质 2个固定销，2个挡圈
            DDH11 键槽型 4个螺钉
            DDH21 滚针轴承伸缩型 圆孔型 2个固定销，2个挡圈
            DDH31 键槽型 4个螺钉



            每节最大转动角度30°。
            连接更大的轴间距。
            万向节工作时转速、扭矩、角度
               三者之间是相互影响的关系。

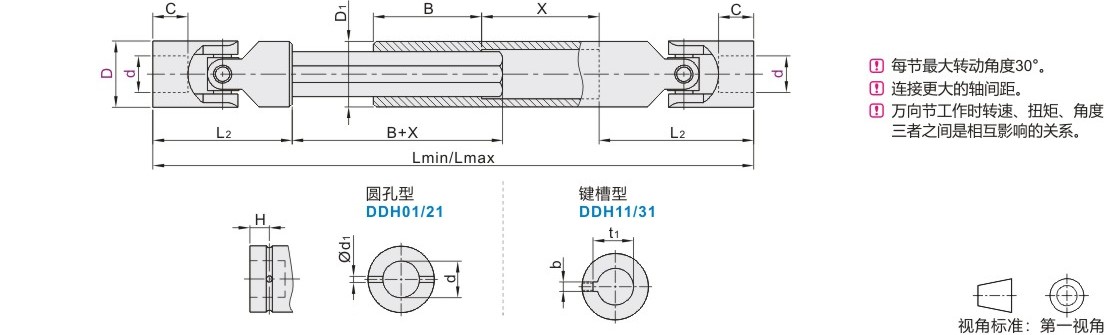

            参数图



            选型表

            型号 D L2 C Lmin/Lmax B bJS9 t1 D1 H d1 X 公称扭矩（N·m） 极限转速（r/min）
            代码 dH7 DDH01/11 DDH21/31 DDH01/11 DDH21/31

            伸缩型
            DDH01
            DDH11



            滚针轴承伸缩型
            DDH21
            DDH31

            		 12 23 52 14 160/190 30 4 13.8 23 7.5 5 26 — 16.5 — 4000
            14 25 59 16 170/200 40 5 16.3 25 8.5 6 12 49 24.5 1000
            28 60 15 190/210 28 7.5 30 78 39
            16 32 82 23 230/280 18.3 32 11 26 98 49
            18 36 87 25 250/300 6 20.8 36 12 8 36 130 65
            20 42 94 250/280 45 22.8 42 17 189 94.5
            22 45 95 22 295/345 50 24.8 45 11 10 55 249 124.5
            25 50 108 26 330/380 8 28.3 50 13 24 363 181.5

            ()内规格不适用DDH01/11   “伸缩型”。

            DDH21/31，万向节偏角允许上限为30°，极限转速与公称扭矩受万向节偏角情况影响，偏角越大，极限转速及公称扭矩则越小。
