轻型万向节 SWC型 无伸缩/伸缩焊接型 碳钢 双节法兰式 喷漆
条件筛选：
种类筛选 SWC轻型万向节
材质 S45C
表面处理 喷漆
安装孔类型 法兰型
关节连接方式 滑块
节数 双节式
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
产品简介
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 |
| DDH61 | 伸缩焊接型 | S45C | 喷漆 | 螺钉 |
| DDH62 | 无伸缩焊接型 |

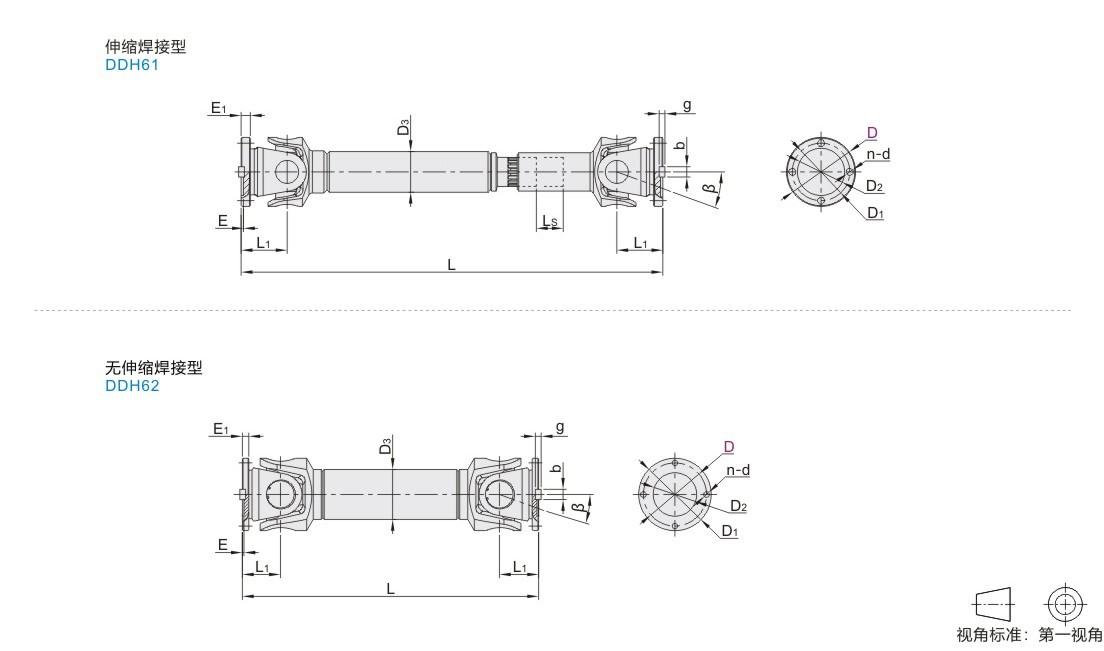

参数图
选型表
| 型号 |
β 轴线角度 |
D1 (js11) |
D2 (H7) |
D3 |
L1 |
n-d |
E |
E1 |
b |
g |
L(min) |
Ls | 额定扭矩 (KN.m) |
疲劳扭矩 (KN.m) |
||
| 代码 | D | DDH61 | DDH62 | DDH61 | ||||||||||||
|
伸缩焊接型
|
58* | ≤25 | 47 | 30 | 38 | 35 | 4-5.5 | 1.5 | 3.5 | — | — | 325 | 一 | 35 | 0.15 | 0.075 |
| 65* | 52 | 35 | 40 | 45 | 4-7 | 1.7 | 4.5 | 360 | 40 | 0.25 | 0.125 | |||||
| 75* | 62 | 42 | 45 | 6-7 | 2 | 5.5 | 0.5 | 0.25 | ||||||||
| 90* | 74.5 | 47 | 50 | 65 | 6-9 | 2.5 | 6 | 45 | 0.8 | 0.4 | ||||||
| 100 | 84 | 57 | 63.5 | 7 | 390 | 243 | 55 | 1.25 | 0.625 | |||||||
| 120 | 102 | 75 | 76 | 8-11 | 8 | 485 | 307 | 80 | 2.5 | 1.25 | ||||||
| 150 | 130 | 90 | 89 | 90 | 8-13 | 3 | 10 | 590 | 350 | 5 | 2.5 | |||||
| 180 | 155 | 105 | 102 | 110 | 8-17 | 5 | 17 | 810 | 480 | 100 | 12.5 | 6.25 | ||||
| 225 | ≤15 | 196 | 135 | 152 | 120 | 8-17 | 5 | 20 | 32 | 9 | 920 | 520 | 140 | 56 | 28 | |
| 250 | 218 | 150 | 168 | 140 | 8-19 | 6 | 25 | 40 | 12.5 | 1035 | 620 | 80 | 40 | |||
| 285 | 245 | 170 | 194 | 160 | 8-21 | 7 | 27 | 15 | 1190 | 720 | 120 | 60 | ||||
| 315 | 280 | 185 | 219 | 180 | 10-23 | 8 | 32 | 1315 | 805 | 130 | 65 | |||||
！DDH62不适用带*规格。
