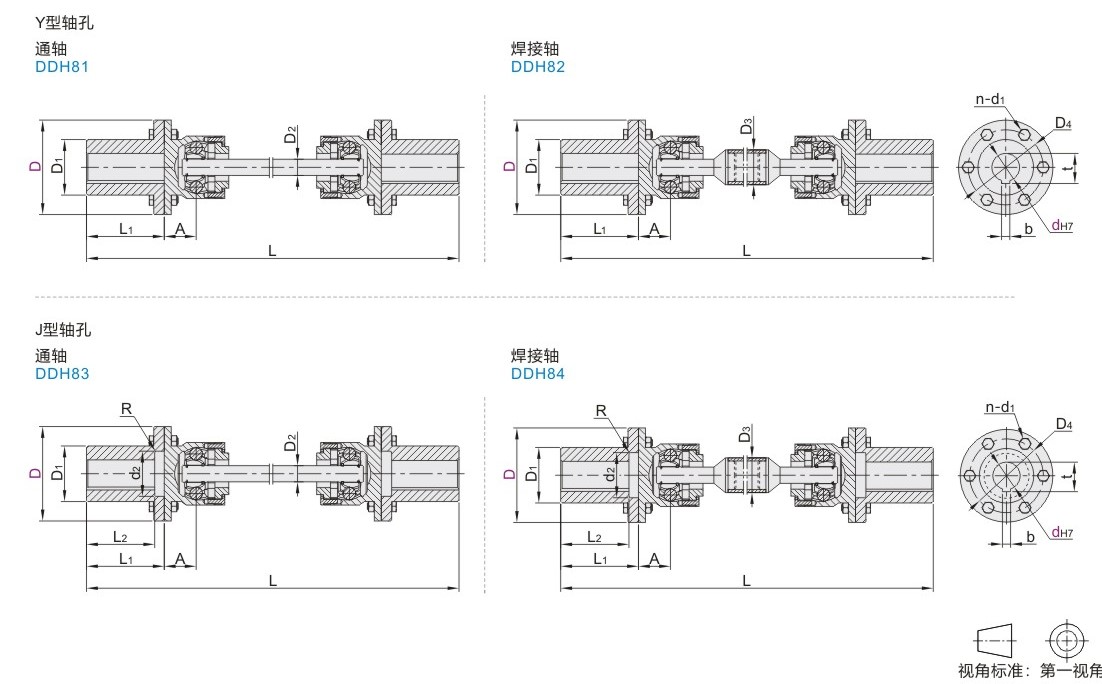

球笼万向节双节键槽型 SCR440 J/Y型轴孔喷漆

型号			轴孔长度 L1	A	D1	D2	D3	D4	螺栓 n-d1	总长Lmin		总长伸缩量		公转扭矩 Tn (Nm)	许用最大轴倾角(βma)（°）		转动惯量(kg·m²)				重量(kg)
																	Lmin时		L每加长100mm		Lmin时		L每加长100mm
代码	外径 D	轴孔直径 d								通轴 DDH81 DDH83	焊接轴 DDH82 DDH84	≤15°	>~15° 25°		静止时	工作时	通轴 DDH81 DDH83	焊接轴 DDH82 DDH84	通轴 DDH81 DDH83	焊接轴 DDH82 DDH84	通轴 DDH81 DDH83	焊接轴 DDH82 DDH84	通轴 DDH81 DDH83	焊接轴 DDH82 DDH84
Y型轴孔 DDH81 DDH82 J型轴孔 DDH83 DDH84	118	25	62	40	70	20	50	94	6-M10	328	633	±10	±10 -5	180	35	25	8.4	10.2	0.31	0.49	7.3×10⁻³	8.0×10⁻³	0.02×10⁻³	0.24×10⁻³
		28
		30	82
		32
		35	112
		38
		40
		45
	136	32	82	46	80	30	50	108	6-M12	410	670	±10	±10 -5	355	35	25	13.3	14.7	0.43	0.49	17.1×10⁻³	17.8×10⁻³	0.04×10⁻³	0.24×10⁻³
		35
		38	112
		40
		45
		50
	179	45	112
		48
		50		55	110	31.5	60	145	6-M14	543	823	±10	±10	800	35	25	30.8	33.5	0.81	0.75	63.6×10⁻³	65.2×10⁻³	0.14×10⁻³	0.53×10⁻³
		55
		56	142
		60
		63
		65
		70
	192	55	112	76	125	44.5	76	160	6-M14	643	953	±10	±15	1400	35	25	43	51.8	1.54	1.34	112×10⁻³	120×10⁻³	0.48×10⁻³	2.13×10⁻³
		56
		60	142
		63
		65
		70
		71
		75
		80	172
	215	63	142	83	140	50	89	178	12-M16	684	1099	±10	±15	2240	35	25	62.7	74.7	1.86	2.26	220×10⁻³	241×10⁻³	0.7×10⁻³	4.45×10⁻³
		65
		70
		71
		75
		80	172
		85
		90
	250	71	142	95	160	57.5	102	205	12-M18	754	1119	±10	±15	3150	35	25	93.6	104	2.6	2.26	586×10⁻³	603×10⁻³	1.38×10⁻³	4.45×10⁻³
		75
		80	172
		85
		90
		95
		100	212
	265	80	172	105	175	63	102	220	12-M20	844	1169	±10	±15	4500	35	25	125	143	3.02	3.2	851×10⁻³	893×10⁻³	1.85×10⁻³	13.6×10⁻³
		85
		90
		95
		100	212
		110

轴孔直径		轴孔长度L2	沉孔尺寸		键槽尺寸
d	极限偏(H7)		d2	R	b	极限偏差(P9)	t	极限偏差
25	+0.021 0	44	48	1.5	8	-0.015 -0.051	28.3	+0.20 0
28							31.3
30		60	55				33.3
32	+0.025 0			2.0	10		35.3
35							38.3
38			65				41.3
40					12	-0.018 -0.061	43.3
45		84	80		14		48.8
48							51.8
50			95				53.8
55	+0.030 0			2.5	16		59.3
56							60.3
60		107	105		18		64.4
63							67.4
65							69.4
70			120		20	-0.022 -0.074	74.9
71							75.9
75							79.9
80		132	140		22		85.4
85	+0.035 0			3.0			90.4
90			160		25		95.4
95							100.4
100		167	180		28		106.4
110							116.4
