      额定扭矩(N·m)

      图片仅供参考，请以已选的规格为准

        微小型磁粉离合器 双轴 自然冷却 DC24V

        条件筛选：

        冷却方式 自然冷却
        额定电压 DC24V
        种类筛选 微小型磁粉离合器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

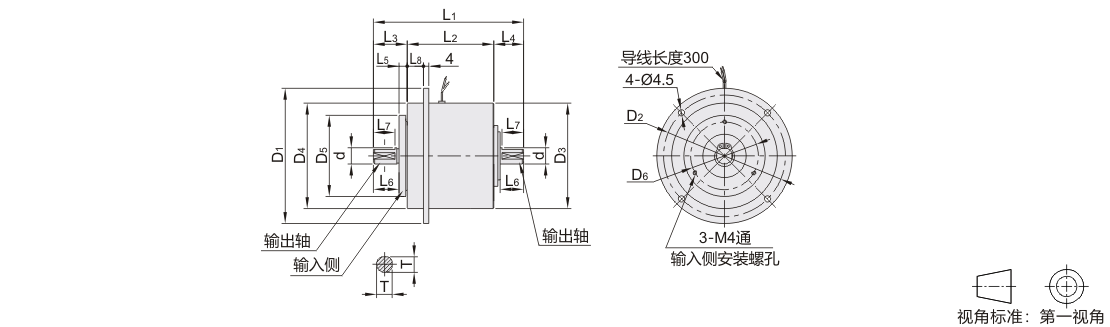

            参数图

            材质图
            代码 类型 输出轴 额定电压
            DGF01 微小型 双轴 DC24V



            参数图



            选型表

            型号    线圈(75℃) 惯性力矩(kg·cm²) 允许转速
            (r/min)            		 L1 L2 L3   L4 L5 L6 L7   L8 D1   D2 D3 D4
            (h7)            		 D5
            (g7)
            		 D6 d T 重量
            (kg)
            代码 额定扭矩
            (N·m)            		 电流
            (A)            		 功率
            (W)            		 时间常数
            (S)            		 输入侧 输出侧
            DGF01    0.5  0.35  8.4  0.02  2.1×10⁻¹ 1.7×10⁻² 1800  77  47  16.5  13.5  5.5  10.5  9   8.5  70    60  50  48  40  30  5  4.5  0.67
               1  0.47  11.3  0.03  3.48×10⁻¹ 4.6×10⁻² 83  48.5  18.5  16  5.5  12  10   8.5  76    66  56  54  42  34  7  6.5  0.88
               2  0.56  13.2  0.06  6.8×10⁻¹ 1.03×10⁻² 94.5  53  22.5  19   7  15  13   10  85    75  65  63  48  40  9  8.5  1.3
               5  0.8  19.2  1.85  4.0×10⁻¹ 111  64  25  22   6  19  16   12  100    90  80  78  60  50  12  11.5  2.3



            空转扭矩在1000(r/min)时，不超过额定扭矩的3%，在1800(r/min)时，不超过额定扭矩的5%。
