图片仅供参考，请以已选的规格为准
滚珠式扭矩限制器 零背隙紧凑型 安全联轴器
条件筛选：
种类筛选 滚珠式扭矩限制器
类型 零背隙紧凑型
主体材质 S45C
表面处理 发黑
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
轴锁紧方式
产品选型
总长度L(mm)
额定扭矩(N·m)
3~56
/1
轴外径d(mm)
轴孔径e(mm)
规格参数
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面处理 | 附件 | |
| DEP81 | 零背隙 紧凑型 |
免键型 | S45C | 发黑 | 内六角 圆柱头螺钉 |
| DEP82 | 一端免键另一端螺钉夹紧 | ||||
特点
●高精度脱开和复位；
●高扭转刚度；
●胀套连接滚珠式零背隙传动；
●反应速度和精确度高；
●设计紧凑、免维护。
滚珠式扭矩限制器如需更大尺寸时，请咨询我司工作人员。

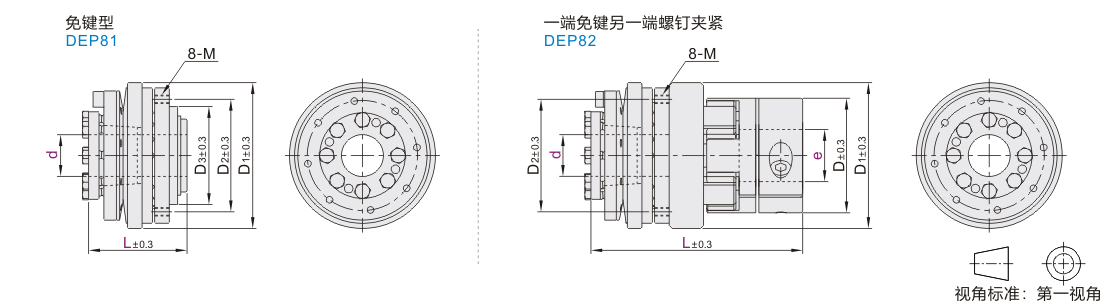

参数图
免键型
| 型号 | 额定扭矩（N·m） | d | D1 | D2 | D3 | M | 最高转速 (r/min) |
|
| 代码 | L | 最小单位1 | ||||||
| DEP81 | 44 | 3~14 | 10 11 12 12.7 13 14 15 16 17 18 19 20 | 70 | 58 | 47 | M4 |
4000 |
| 45 | 6~28 | |||||||
| 46 | 13~56 | |||||||
一端免键另一端螺钉夹紧
| 型号 | 额定扭矩(N·m） | d | e | D | D1 | D2 | M | 最高转速 (r/min) |
|
| 代码 | L | 最小单位1 | |||||||
| DEP82 | 100 | 3~14 | 10 11 12 12.7 13 14 15 16 17 18 19 20 |
12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 30 | 55 | 70 | 58 | M4 | 4000 |
| 101 | 6~28 | ||||||||
| 102 | 13~56 | ||||||||
-
