        摩擦式扭矩限制器 带链轮型 碳钢材质 磷化处理

        条件筛选：

        类型 带链轮型
        主体材质 S45C
        表面处理 磷化
        轴锁紧方式 带键槽螺钉固定型
        种类筛选 摩擦式扭矩限制器

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 4 项未选择

            重置

            代码

            产品选型

            本体外径D(mm)

            碟簧数量T(PCS)

            轴孔径d(mm)

            5~55
            /0.1

            扭矩N(N·m)

            6~1520
            /1

            技术图档

            3D预览

            材质图

            参数图

            材质图
              代码 类型 主体材质 表面处理
              DEP91 带链轮型 带键槽螺钉固定型 S45C 磷化



            键槽尺寸表

            轴径尺寸 键槽尺寸
            Ød
            (mm)            		 b t
            尺寸 公差 尺寸 公差
            Ø6~Ø7.99 2  ±0.0125 1 +0.1
            0
            Ø8~Ø10 3  1.4
            Ø10.01~Ø12 4  ±0.015 1.8
            Ø12.01~Ø17 5  2.3
            Ø17.01~Ø22 6  2.8
            Ø22.01~Ø30 8  ±0.018 3.3
            Ø30.01-Ø38 10  +0.2
            0
            Ø38.01~Ø44 12  ±0.0215
            Ø44.01~Ø50 14 3.8
            Ø50.01~Ø55 16  4.3

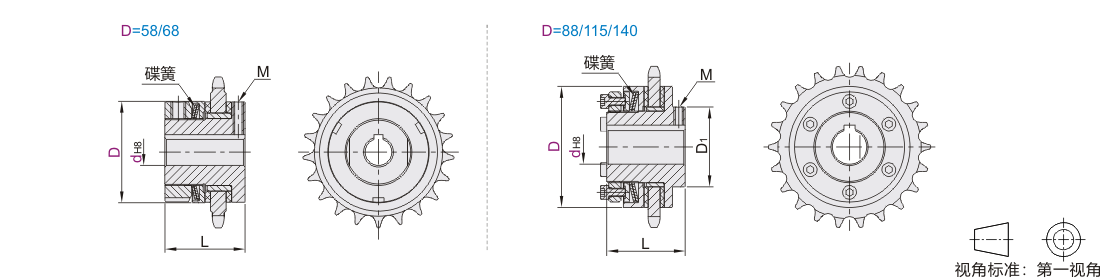

            参数图



            选型表

            型号 T
            碟簧数量            		 d
            (最小单位0.1)            		 N
            扭矩范围N·m
            (最小单位1)            		 最高转速
            (r/min)            		   L D1 M 链轮
            代码   D 型号 节距 厚度 齿数
            DEP91   58  1  5~22 6~35 6400    47  一 M5 06B-1 9.525  5.56  23
            2  12~70
              68  1  10~25 21~68 5300    54  08B-1 12.7  7.94  22
            2  42~142
            3  128~190
              88  1  15~35 26~133 4100    59  58  M6 27
            2  52~266
            3  251~380
            115  1  20~45 51~285 3100    70  75  12B-1 19.05  11.1  22
            2  102~570
            140  3  552~760
            1  20~55 91~570 2650    80  90  M8 16B-1 25.4  17.02  21
            2  182~1140
            3  1110~1520
