梅花式联轴器 螺钉夹紧型 铝合金 聚氨酯梅花垫 贯穿款
条件筛选：
种类筛选 梅花式联轴器
类型 简易装拆梅花式
主体材质 铝合金
表面处理 阳极氧化
调整环材质 聚氨酯
轴锁紧方式 螺钉夹紧型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
起订量：1PCS
, 加量幅度：1PCS
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码DEP16的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 硬度 | 表面处理 | 附件 | |
| 主体 | 间隔环 | 间隔环 | 主体 | |||
| DEP16 | 螺钉夹紧型 | 铝合金 | 聚氨酯 | 邵氏A98 | 阳极氧化 | 内六角圆柱头螺钉 |

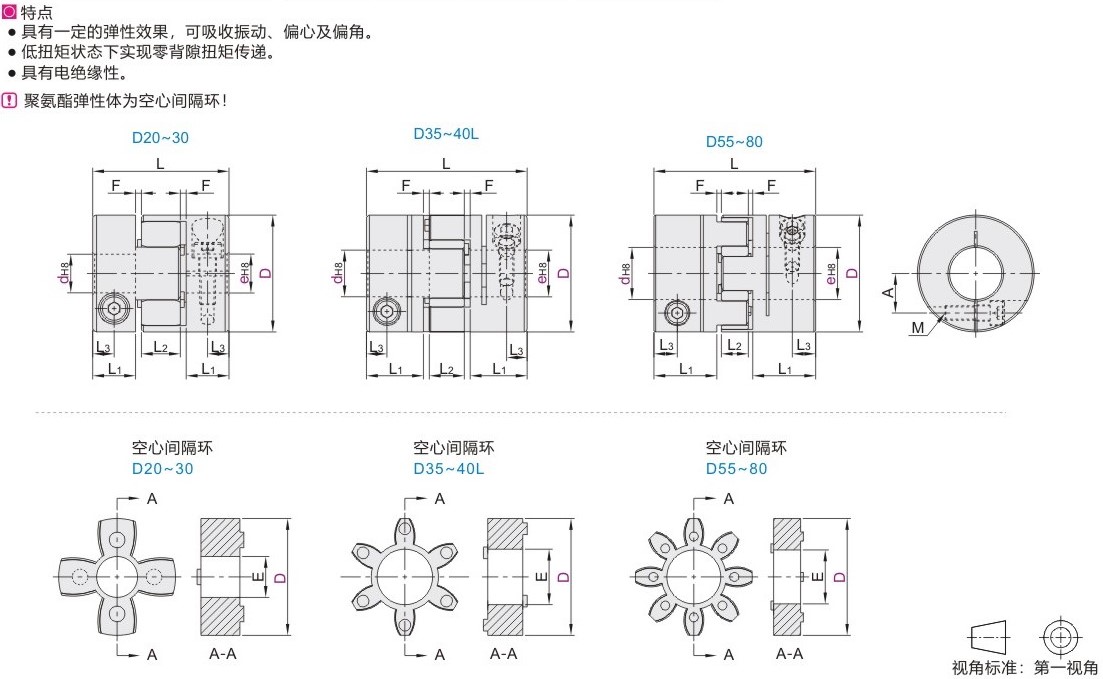

参数图
选型表
| 型号 | d-e | |||||||||||||||||
| 代码 | D | |||||||||||||||||
| DEP16 | 20 | d | 3 | 4 | 5 | 6 | ||||||||||||
| e | 3 4 5 6 | 4 5 6 | 5 6 | 6 | ||||||||||||||
| 25 | d | 4 | 5 | 6 | 6.35 | 7 | 8 | 9 | ||||||||||
| e | 4 5 6 6.35 7 8 9 | 5 6 6.35 7 8 9 | 6 6.35 7 8 9 | 6.35 7 8 9 | 7 8 9 | 8 9 | 9 | |||||||||||
| 30 | d | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | ||||||||||
| e | 6 6.35 7 8 9 9.525 10 | 6.35 7 8 9 9.525 10 | 7 8 9 9.525 10 | 8 9 9.525 10 | 9 9.525 10 | 9.525 10 | 10 | |||||||||||
| 35 | d | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | |||||||||
| e | 8 9 9.525 10 11 12 12.7 13 | 9 9.525 10 11 12 12.7 13 | 9.525 10 11 12 12.7 13 | 10 11 12 12.7 13 | 11 12 12.7 13 | 12 12.7 13 | 12.7 13 | 13 | ||||||||||
| 40 | d | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | ||||||
| e | 8 9 9.525 10 11 12 12.7 13 14 15 16 | 9 9.525 10 11 12 12.7 13 14 15 16 | 9.525 10 11 12 12.7 13 14 15 16 | 10 11 12 12.7 13 14 15 16 | 11 12 12.7 13 14 15 16 | 12 12.7 13 14 15 16 | 12.7 13 14 15 16 | 13 14 15 16 | 14 15 16 | 15 16 | 16 | |||||||
| 40L | d | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | ||||||
| e | 8 9 9.525 10 11 12 12.7 13 14 15 16 | 9 9.525 10 11 12 12.7 13 14 15 16 | 9.525 10 11 12 12.7 13 14 15 16 | 10 11 12 12.7 13 14 15 16 | 11 12 12.7 13 14 15 16 | 12 12.7 13 14 15 16 | 12.7 13 14 15 16 | 13 14 15 16 | 14 15 16 | 15 16 | 16 | |||||||
| 55 | d | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | ||
| e | 10 11 12 12.7 13 14 15 16 17 18 19 20 22 24 25 | 11 12 12.7 13 14 15 16 17 18 19 20 22 24 25 | 12 12.7 13 14 15 16 17 18 19 20 22 24 25 | 12.7 13 14 15 16 17 18 19 20 22 24 25 | 13 14 15 16 17 18 19 20 22 24 25 | 14 15 16 17 18 19 20 22 24 25 | 15 16 17 18 19 20 22 24 25 | 16 17 18 19 20 22 24 25 | 17 18 19 20 22 24 25 | 18 19 20 22 24 25 | 19 20 22 24 25 | 20 22 24 25 | 22 24 25 | 24 25 | 25 | |||
| 65 | d | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 26 | 28 | 30 | ||||
| e | 14 15 16 17 18 19 20 22 24 25 26 28 30 | 15 16 17 18 19 20 22 24 25 26 28 30 | 16 17 18 19 20 22 24 25 26 28 30 | 17 18 19 20 22 24 25 26 28 30 | 18 19 20 22 24 25 26 28 30 | 19 20 22 24 25 26 28 30 | 20 22 24 25 26 28 30 | 22 24 25 26 28 30 | 24 25 26 28 30 | 25 26 28 30 | 26 28 30 | 28 30 | 30 | |||||
| 80 | d | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | |||||||
| e | 20 22 24 25 26 28 30 32 35 36 | 22 24 25 26 28 30 32 35 36 | 24 25 26 28 30 32 35 36 | 25 26 28 30 32 35 36 | 26 28 30 32 35 36 | 28 30 32 35 36 | 30 32 35 36 | 32 35 36 | 35 36 | 36 | ||||||||
尺寸性能表
| 型号 | L | L1 | L2 | L3 | F | A | 间隔环 E |
M | 锁紧扭矩 (N ·m) |
额定扭矩 (N ·m) |
最大扭矩 (N ·m) |
最高转速 (r/min) |
惯性力矩 (k ·gm²) |
静态扭转刚性 (N·m/rad) |
容许安装偏差 | 重量 (g) |
|||
| 代码 | D | 径向(mm) | 角向(°) | 轴向(°) | |||||||||||||||
| DEP16 | 20 | 30 | 10 | 8 | 5 | 1 | 5.5 | 8 | M3 | 1.5 | 4.8 | 9.6 | 10000 | 2.3×10-⁶ | 42 | 0.1 | 1 | ±0.8 | 20 |
| 25 | 34 | 11 | 10 | 5.5 | 1 | 8 | 10.2 | M3 | 1.5 | 9.5 | 19 | 10000 | 5.2×10-⁶ | 95 | ±0.9 | 33 | |||
| 30 | 35 | 11 | 10 | 5.5 | 1.5 | 9 | 10.5 | M4 | 3.4 | 12 | 24 | 10000 | 9.1×10-⁶ | 132 | ±1.0 | 50 | |||
| 35 | 50 | 18 | 11 | 6.5 | 1.5 | 10.5 | 16 | M5 | 7 | 15 | 30 | 10000 | 3.2×10-⁵ | 950 | ±1.1 | 98 | |||
| 40 | 55 | 19.5 | 12 | 7 | 2 | 13 | 18 | M5 | 7 | 16.5 | 33 | 10000 | 5.5×10-⁵ | 1250 | ±1.2 | 134 | |||
| 40L | 66 | 25 | 12 | 8 | 2 | 13 | 18 | M5 | 7 | 16.5 | 33 | 10000 | 8.7×10-⁵ | 1500 | ±1.2 | 165 | |||
| 55 | 78 | 30 | 14 | 10.5 | 2 | 20 | 27 | M6 | 14 | 45 | 90 | 7000 | 2.8×10-⁴ | 1940 | ±1.4 | 350 | |||
| 65 | 90 | 35 | 15 | 13 | 2.5 | 22 | 30 | M8 | 30 | 100 | 200 | 6000 | 6.2×10-⁴ | 3010 | ±1.5 | 580 | |||
| 80 | 114 | 45 | 18 | 15 | 3 | 26 | 38 | M8 | 30 | 250 | 500 | 5000 | 1.9×10-³ | 5820 | ±1.8 | 1102 | |||
惯性力矩和重量按最大孔径计算。需求为零背隙时，使用实心间隔环。使用环境温度高于30℃时，根据使用环境对应温度修正系数调整额定扭矩与最大扭矩。
◙使用环境对应温度修正系数
| 环境温度 | 温度修正系数 |
| -20℃~30℃ | 1 |
| +40℃ | 0.8 |
| +50℃ | 0.75 |
| +60℃ | 0.7 |

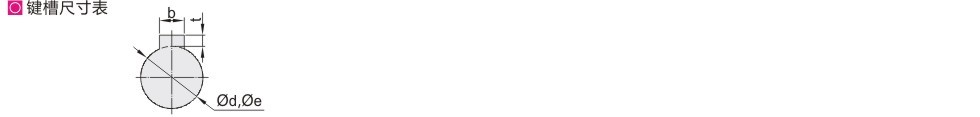

键槽尺寸表
| 轴径尺寸 | 键槽尺寸 | |||
| Ød,Øe (mm) |
宽度b(mm) | 深度t(mm) | ||
| 标准尺寸 | 公差 | 标准尺寸 | 公差 | |
| Ø6~Ø7.99 | 2 | ±0.0125 | 1 | +0.1 0 |
| Ø8~Ø10 | 3 | 1.4 | ||
| Ø10.01~Ø12 | 4 | ±0.015 | 1.8 | |
| Ø12.01~Ø17 | 5 | 2.3 | ||
| Ø17.01~Ø22 | 6 | 2.8 | ||
| Ø22.01~Ø30 | 8 | ±0.018 | 3.3 | |
| Ø30.01~Ø36 | 10 | +0.2 0 |
||
可选加工参数
可选加工
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、梅花式联轴器的使用温度范围？
正常情况下，使用温度在-50℃~+80℃。
2、梅花式联轴器的适用工况。
梅花垫用于吸收震动，最适合启停/正反转频繁的系统。
3、梅花联轴器梅花垫多久更换比较好？
至于更换的时间周期，这没有一个固定的数值可以参考。不同的机器设备上的使用情况不同，如果是安装问题可能运转 1 天就直接磨坏了；
而安装到位，要看实际的传递效果，半年、一年都可能发生磨损。所以， 对于梅花联轴器定期的维护必不可少。
4、梅花垫的硬度大小对联轴器的影响。
梅花垫硬度越高，则联轴器所能承受的扭矩也就越大，其调偏性能会下降；梅花垫硬度越低，则承受的扭矩也就越小，但调偏性能会上升。
